Bộ xử lý hình ảnh HD VP620 là thiết bị không thể thiếu trong hệ thống màn hình LED cỡ trung, giúp hiển thị hình ảnh sắc nét, linh hoạt và dễ dàng quản lý nội dung. Với khả năng hỗ trợ đầu vào tín hiệu đa dạng, đầu ra mạnh mẽ cùng nhiều tính năng cao cấp như PIP, POP, hiển thị 4K@60Hz, sản phẩm này mang lại trải nghiệm hình ảnh mượt mà, sống động cho các ứng dụng sự kiện, hội nghị, sân khấu và quảng cáo LED.
Đặc điểm nổi bật của bộ xử lý hình ảnh HD VP620
1. Hỗ trợ đa dạng tín hiệu đầu vào
Bộ xử lý video này được trang bị đầy đủ các cổng đầu vào, giúp tương thích với nhiều thiết bị nguồn:
- 1x HDMI – Chuẩn tín hiệu phổ biến, đảm bảo chất lượng hình ảnh sắc nét.
- 1x DVI – Cổng kết nối chuyên dụng cho hệ thống hiển thị chuyên nghiệp.
- 1x DP (DisplayPort) – Hỗ trợ truyền tải video tốc độ cao.
- 1x VGA – Tương thích với các thiết bị phát tín hiệu truyền thống.
- 1x EXT – Giao diện mặc định là DVI, có thể tùy chọn mở rộng hỗ trợ SDI.
Ngoài ra, bộ xử lý còn hỗ trợ đầu vào âm thanh gồm:
- 1 kênh TRS 3.5mm – Kết nối âm thanh thông qua giắc cắm thông dụng.
- Âm thanh HDMI – Truyền tải đồng bộ hình ảnh và âm thanh chỉ với một cáp kết nối.
2. Đầu ra tín hiệu mạnh mẽ, hỗ trợ màn hình LED độ phân giải cao
Bộ xử lý cung cấp 6 cổng mạng Gigabit để truyền tín hiệu trực tiếp đến thẻ nhận, giúp hiển thị nội dung trên màn hình LED một cách chính xác và ổn định. Các thông số đầu ra tối ưu:
- Khả năng tải tối đa: 3,9 triệu điểm ảnh.
- Chiều rộng tối đa: 8000 pixel.
- Chiều cao tối đa: 4000 pixel.
- 1 kênh đầu ra âm thanh TRS 3.5mm – Đảm bảo chất lượng âm thanh rõ ràng, không trễ.
3. Chức năng thông minh và linh hoạt
- Kết nối không dây qua Wi-Fi: Bộ xử lý video LED hỗ trợ kết nối Wi-Fi, cho phép điều khiển và thao tác dễ dàng thông qua ứng dụng di động. Người dùng có thể quản lý nội dung, điều chỉnh cài đặt mà không cần kết nối vật lý phức tạp.
- Hỗ trợ cài đặt độ sáng & khóa phím: Chế độ điều chỉnh độ sáng linh hoạt giúp tối ưu hóa hình ảnh hiển thị trong mọi môi trường, từ trong nhà đến ngoài trời. Ngoài ra, chức năng khóa phím giúp bảo vệ cài đặt, tránh những thay đổi ngoài ý muốn.
- Lưu và gọi trước cảnh quan – 8 mẫu người dùng: Người dùng có thể thiết lập 8 mẫu cảnh quan khác nhau, dễ dàng chuyển đổi theo từng nhu cầu sử dụng như hội nghị, sự kiện, sân khấu hay trình chiếu quảng cáo.
- Hỗ trợ đầu vào tín hiệu 4K@60Hz – Hiển thị điểm-điểm: Bộ xử lý video LED có khả năng hỗ trợ tín hiệu đầu vào 4K@60Hz, mang đến hình ảnh sắc nét, mượt mà và độ trễ cực thấp. Đồng thời, tính năng hiển thị điểm-điểm đảm bảo nội dung được tái hiện chính xác với kích thước gốc, không bị méo hình.
- Hiển thị cửa sổ kép – Chức năng PIP và POP: Thiết bị hỗ trợ PIP (Picture-in-Picture) và POP (Picture-out-Picture), cho phép hiển thị hai nội dung cùng lúc trên màn hình LED. Điều này rất hữu ích trong các sự kiện trực tiếp, quảng cáo hoặc hội nghị khi cần so sánh thông tin hoặc phát sóng nhiều nguồn nội dung đồng thời.
Ứng dụng của bộ xử lý hình ảnh HD VP620
Với những tính năng vượt trội, bộ xử lý video này được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Sân khấu sự kiện – Trình chiếu hình ảnh sống động, tạo hiệu ứng hấp dẫn.
- Quảng cáo LED ngoài trời – Hỗ trợ phát nội dung đa dạng với chất lượng hình ảnh sắc nét.
- Hội nghị, triển lãm – Giúp trình bày nội dung chuyên nghiệp, dễ dàng điều chỉnh theo nhu cầu.
- Màn hình LED nhà ga, sân bay, trung tâm thương mại – Hiển thị thông tin, quảng bá thương hiệu hiệu quả.

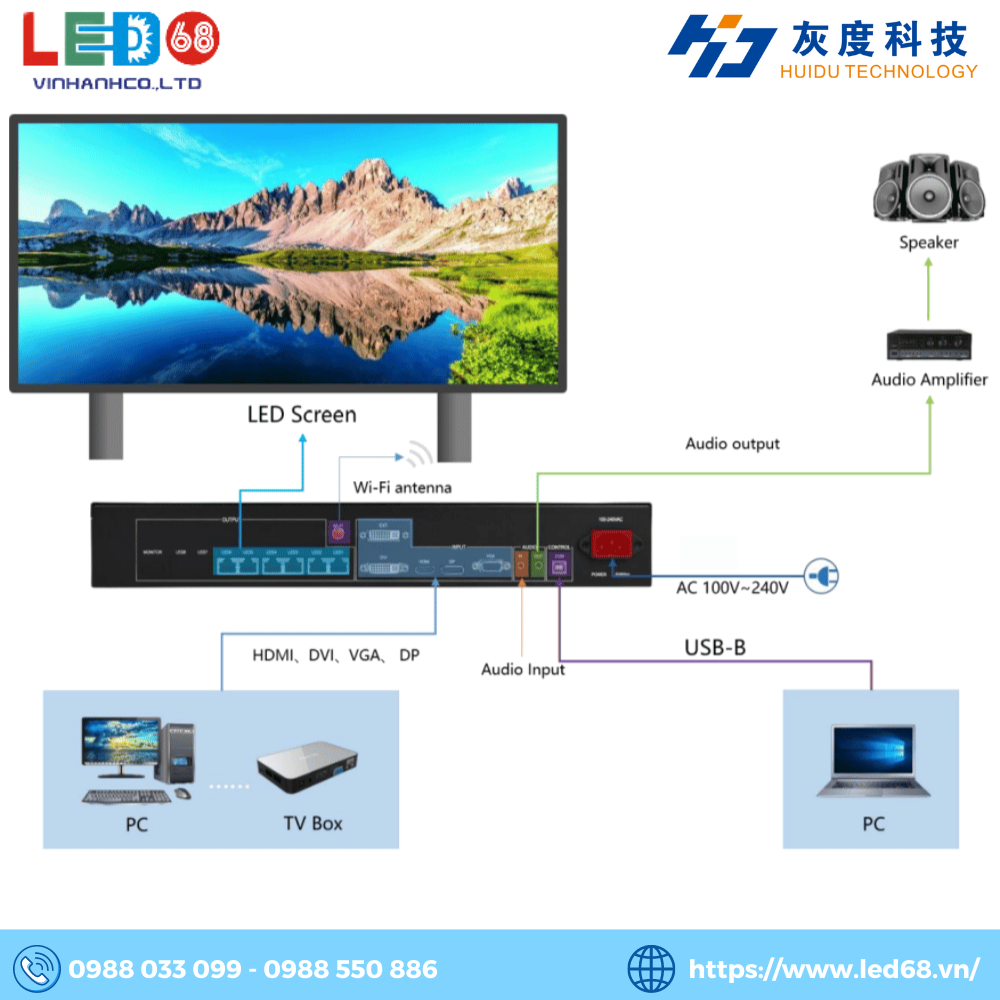

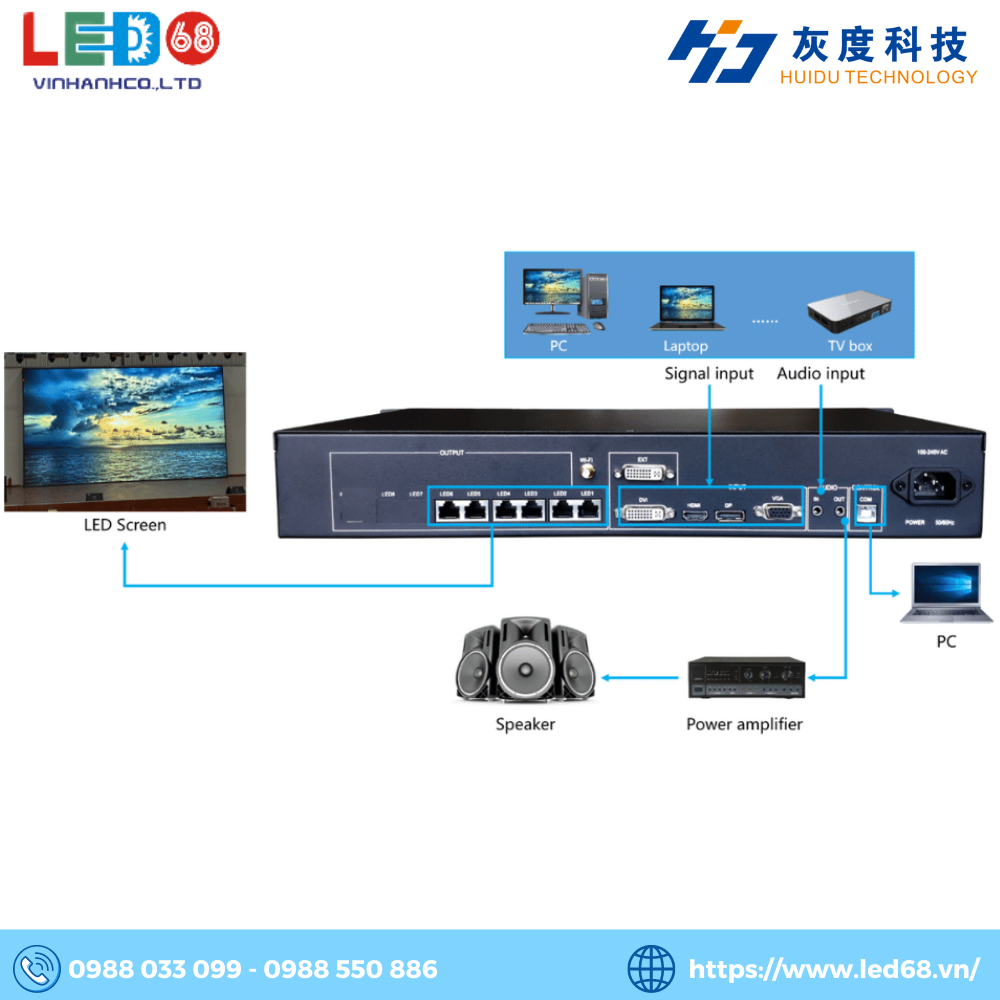

Sơ đồ kết nối của bộ xử lý hình ảnh HD VP620

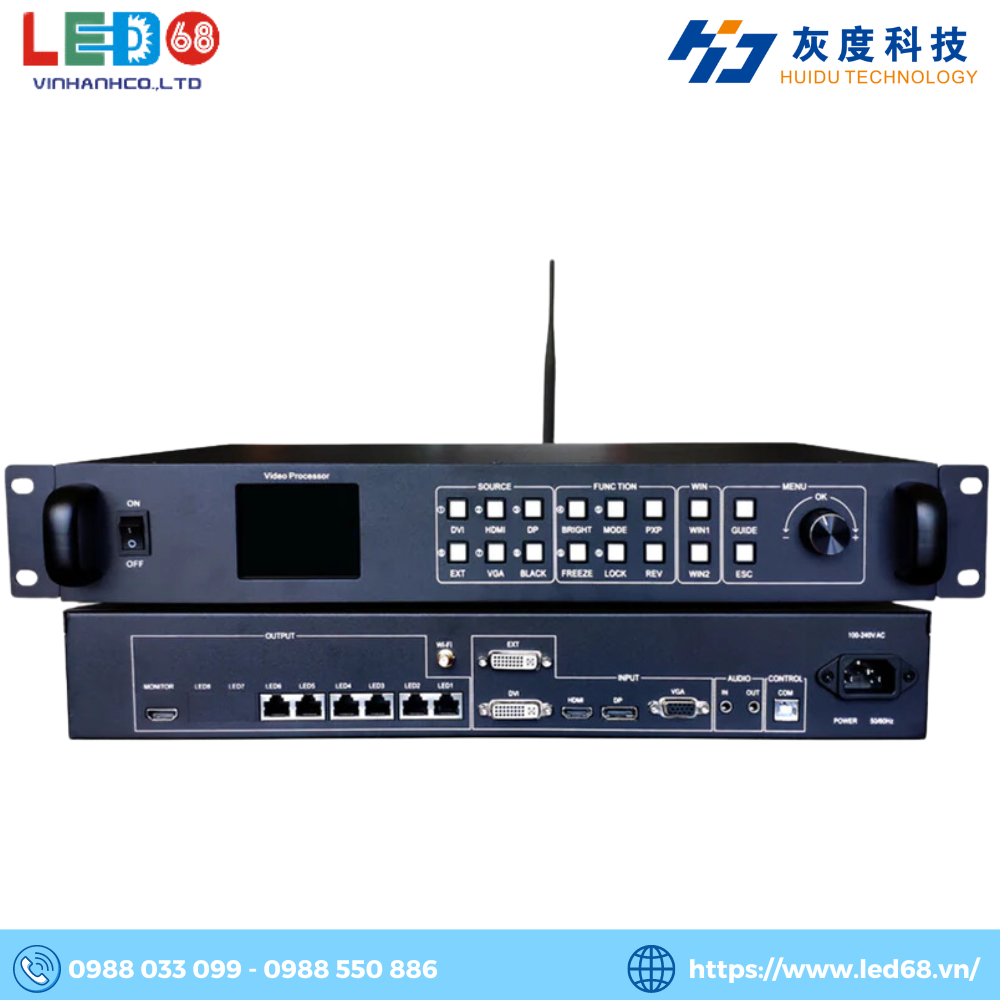

Giao diện bộ xử lý hình ảnh HD VP620

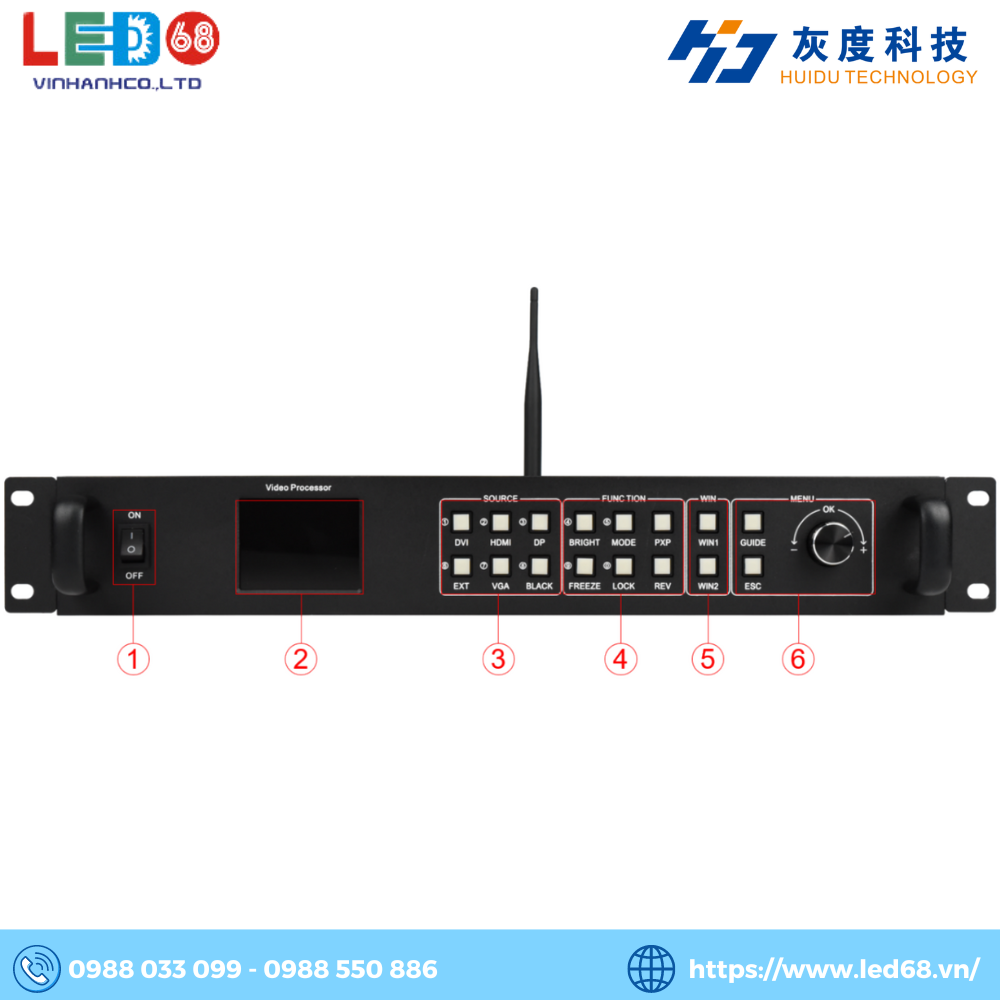

Mặt trước
| Số |
Tên |
Mô tả |
| 1 |
Chuyển đổi nguồn điện AC |
Chuyển đổi nguồn điện AC đầu vào |
| 2 |
Màn hình LCD |
Hiển thị menu, thông số màn hình và các thông tin khác, được sử dụng để gỡ lỗi thiết bị |
| 3 |
Nguồn đầu vào SOURCE |
Bàn phím lựa chọn nguồn đầu vào, bao gồm 5 nút lựa chọn nguồn đầu vào, tương ứng với các cổng đầu vào được định danh trên bảng mạch sau.
BLACK: khi nhấn BLACK và chỉ báo của nó sẽ sáng, màn hình đầu ra sẽ ở trạng thái màn hình đen. |
| 4 |
Chức năng FUNCTION |
Phím chức năng, chức năng đa nhiệm của phím là lựa chọn số, thường được sử dụng khi đặt độ phân giải
BRIGHT: Nhanh chóng chuyển đổi các phím tắt của menu điều chỉnh độ sáng.
MODE: Nhanh chóng xuất hiện menu gọi chế độ tiền định.
PXP: Nhanh chóng nhập menu bố trí hình ảnh kép.
FREEZE: Phím tắt cho màn hình đóng băng.
LOCK: Nhanh chóng khóa các phím để ngăn sự hoạt động nhầm lẫn.
REV: Các phím chức năng dự trữ. |
| 5 |
WIN |
Nút [WIN1]- [WIN2]: Bạn có thể nhấn vào để thêm hiển thị cửa sổ 1~2, và chỉ báo của nó đại diện cho cửa sổ hiện đang được chọn. |
| 6 |
MENU |
Nhấn ngắn nút vặn [OK]: nghĩa là nhập menu chính hoặc xác nhận đầu vào.
Quay nút theo chiều kim đồng hồ để tăng hoặc lựa chọn tiếp theo, ngược chiều kim đồng hồ để giảm hoặc lựa chọn trước.
GUIDE: có thể nhanh chóng chuyển đổi ra khỏi giao diện cài đặt "điều hướng thông minh".
Phím trở lại ESC: nghĩa là thoát khỏi hoạt động hoặc tùy chọn hiện tại. |

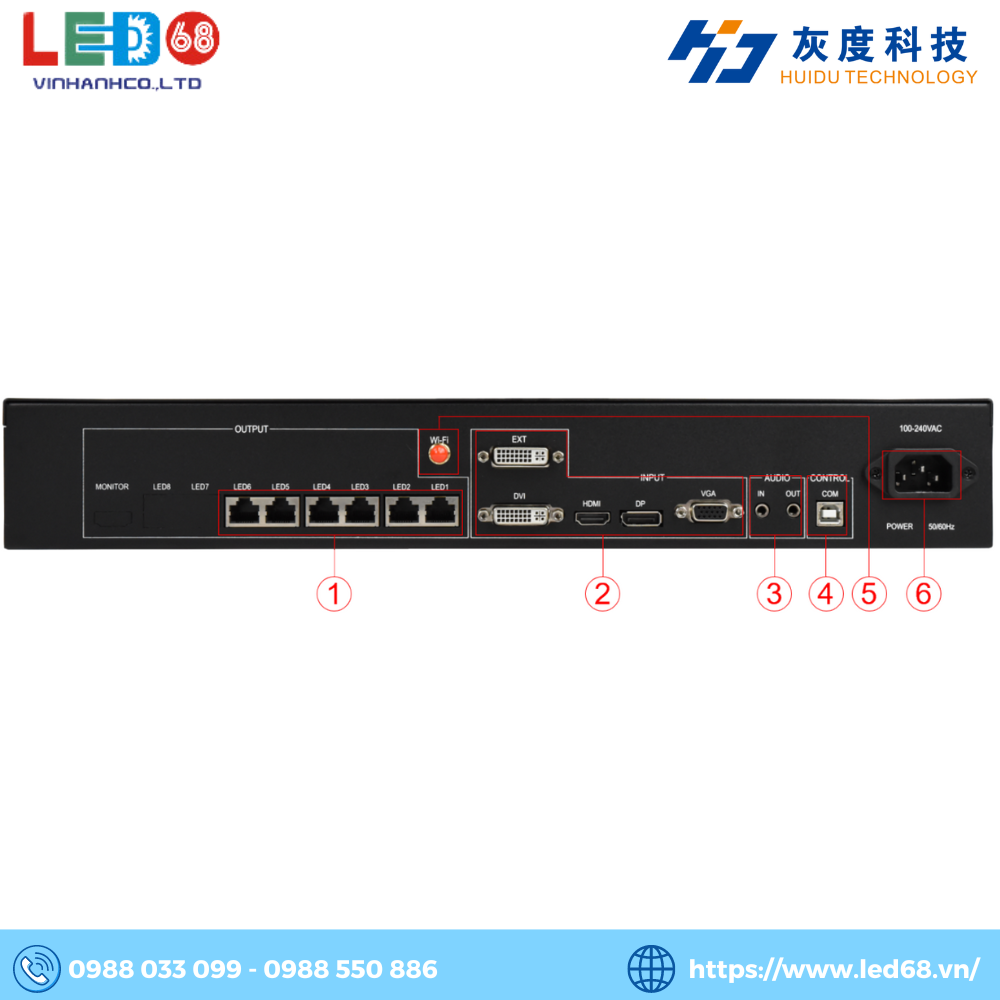

Mặt sau
Giao diện INPUT
| Số |
Tên |
Số lượng |
Mô tả |
| 2 |
HDMI |
1 |
Giao diện đầu vào HDMI |
| Dạng giao diện: HDMI-A |
| Tiêu chuẩn tín hiệu: Tương thích ngược với HDMI 2.0 |
| Độ phân giải: Tiêu chuẩn VESA, ≤3840x2160@60Hz |
| Hỗ trợ âm thanh đầu vào |
| DVI |
1 |
Dạng giao diện: Ổ cắm DVI-I |
| Tiêu chuẩn tín hiệu: DVI1.0 |
| Độ phân giải: Tiêu chuẩn VESA, PC lên đến 1920x1200, HD lên đến 1080p |
| DP |
1 |
Dạng giao diện: DP |
| Tiêu chuẩn tín hiệu: Tương thích ngược với DP1.2 |
| Độ phân giải: Tiêu chuẩn VESA, ≤3840×2160@60Hz |
| VGA |
1 |
Dạng giao diện: Ổ cắm DB15 |
| Tiêu chuẩn tín hiệu: R, G, B, Hsync, Vsync: 0 đến 1Vpp±3dB (0.7V Video+0.3v Sync) |
| Độ phân giải: Tiêu chuẩn VESA, ≤1920×1080p@60Hz |
| EXT |
1 |
DVI hoặc SDI, mặc định là DVI |
| Dạng giao diện: BNC |
| Tiêu chuẩn tín hiệu: SD-SDI, HD-SDI, 3G-SDI |
| Độ phân giải: Tiêu chuẩn VESA, ≤1920x1080@60Hz |
| 3 |
AUDIO |
1 |
Đầu vào âm thanh TRS 3.5mm |
| 6 |
Power |
1 |
Giao diện nguồn AC 100-240V，50/60Hz |
Giao diện Output
| Số |
Tên |
Số lượng |
Mô tả |
| 1 |
LAN output |
6 |
Cổng Ethernet Gigabit |
| Tốc độ truyền dữ liệu 1Gbps, dùng cho việc nối các thẻ nhận liên tiếp, truyền dòng dữ liệu RGB. |
| Một cổng Ethernet Gigabit hỗ trợ dung lượng tải 655,360 pixel. |
| 3 |
AUDIO OUT |
1 |
Cổng đầu ra âm thanh hai kênh TRS 3.5mm
Kết nối với bộ khuếch đại công suất âm thanh cho ampli ngoại vi công suất cao. |
Giao diện điều khiển
| Số |
Tên |
Số lượng |
Mô tả |
| 4 |
USB-B |
1 |
Kết nối với máy tính, được sử dụng để gỡ lỗi bộ điều khiển LED |
| 5 |
Wi-Fi |
1 |
Kết nối với ăng-ten Wi-Fi để tăng cường tín hiệu không dây |

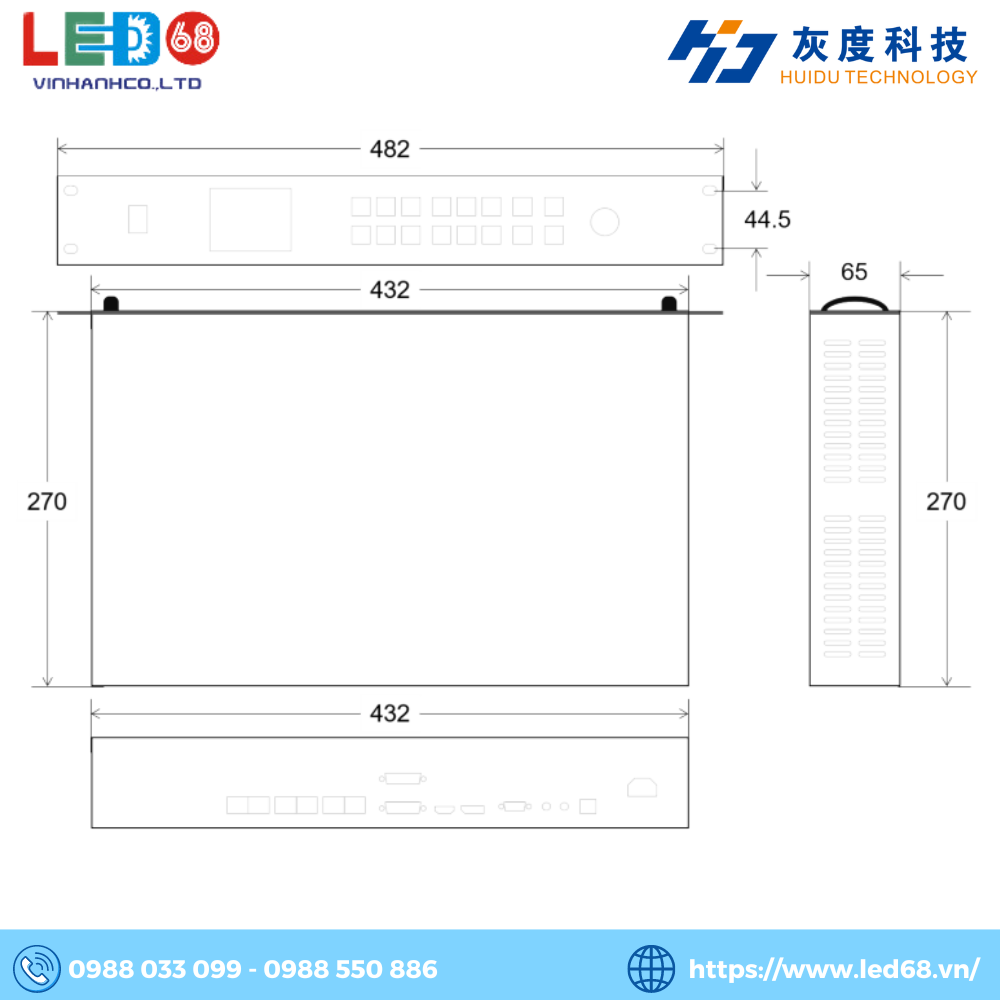

Bản vẽ kích thước bộ xử lý hình ảnh HD VP620
Bộ xử lý video LED với hiệu suất cao, hỗ trợ đa dạng tín hiệu đầu vào, đầu ra mạnh mẽ cùng nhiều tính năng thông minh như Wi-Fi, PIP, POP, 4K@60Hz là lựa chọn lý tưởng cho mọi hệ thống hiển thị LED chuyên nghiệp. Nếu bạn đang tìm kiếm một giải pháp tối ưu cho màn hình LED, đây chính là thiết bị không thể bỏ qua.
