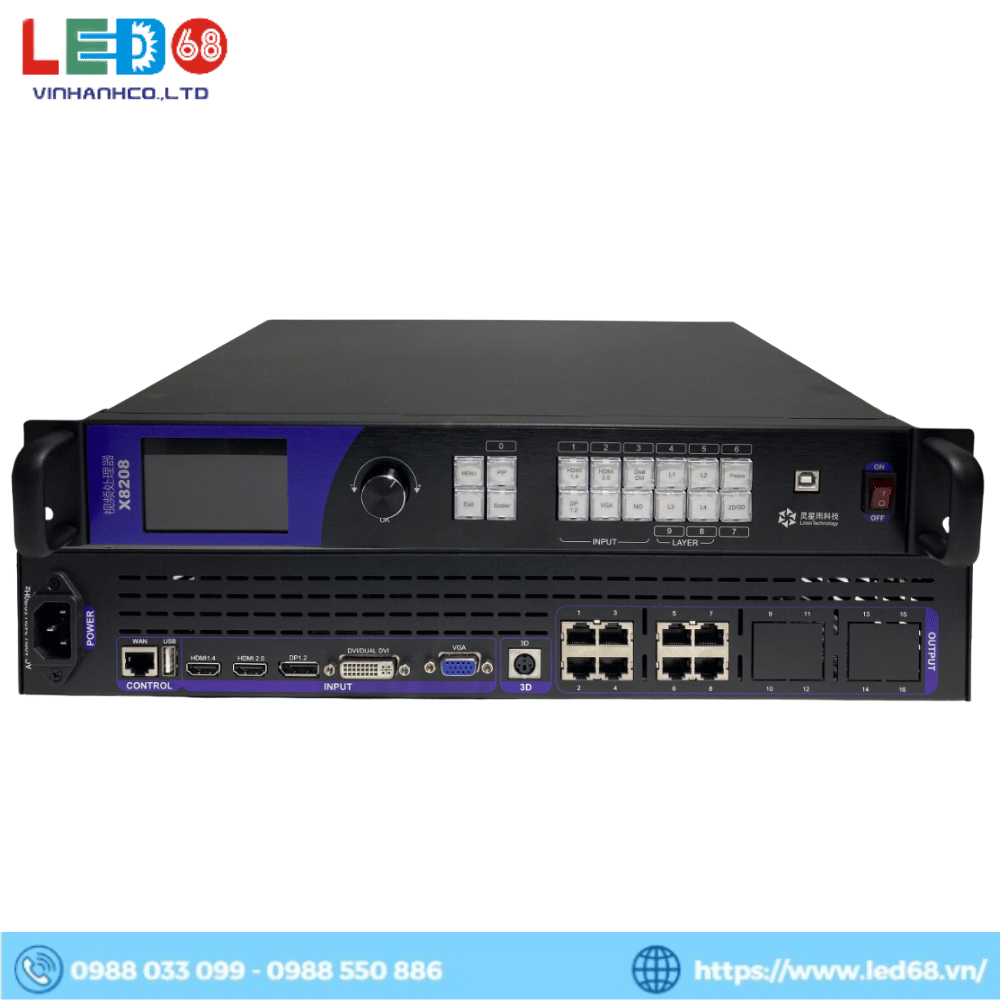

Linsn X8208 là một bộ xử lý hình ảnh và video chuyên nghiệp hai trong một được thiết kế dành cho màn hình LED cỡ lớn. Hỗ trợ đầu vào 4K, hiển thị 120Hz/3D, bốn cửa sổ và độ sâu màu 10-bit. Với 8 đầu ra và hỗ trợ lên đến 5,2 triệu điểm ảnh: lên đến 8192 điểm ảnh theo chiều ngang hoặc 4000 điểm ảnh theo chiều dọc. Cùng LED68 tìm hiểu sản phẩm
Các chức năng và tính năng chính của Linsn X8208
- Tích hợp với thẻ gửi và bộ xử lý video;
- Với 8 đầu ra, hỗ trợ lên đến 5,2 triệu điểm ảnh;
- Hỗ trợ lên đến 8192 điểm ảnh theo chiều ngang hoặc lên đến 4000 điểm ảnh theo chiều dọc;
- Hỗ trợ đầu vào DP1.2/HDMI2.0 4K@60Hz;
- Hỗ trợ chuyển đổi nhiều kênh một cách mượt mà;
- Hỗ trợ quản lý tùy chỉnh EDID;
- Hỗ trợ tỷ lệ thu phóng toàn màn hình và tỷ lệ thu phóng pixel-to-pixel;
- Hỗ trợ bố cục 3 cửa sổ (đặt bên trái, giữa, phải) cho bất kỳ nguồn đầu vào nào;
- Hỗ trợ điều chỉnh chất lượng hình ảnh;
- Hỗ trợ chức năng PIP cho bất kỳ nguồn đầu vào nào;
- Hỗ trợ chức năng 3D.
Giao diện bộ xử lý hình ảnh Linsn X8208

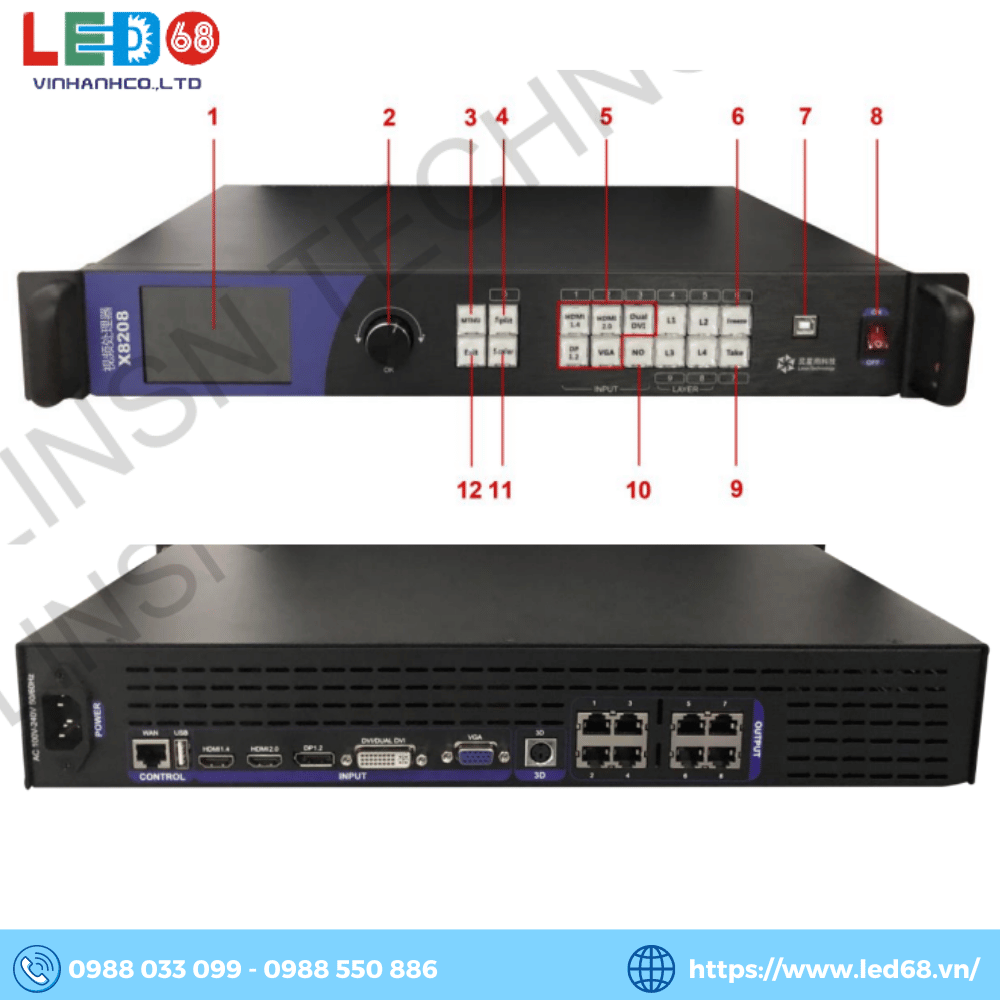

Mặt trước đầu xử lý hình ảnh Linsn X8208
| STT |
Giao diện |
Mô tả |
| 1 |
LCD |
Hiển thị menu và trạng thái hiện tại |
| 2 |
Control
knob |
1.Nhấn xuống để vào menu
2. Xoay để chọn hoặc thiết lập |
| 3 |
MENU |
Main menu |
| 4 |
Split |
Vào menu bố cục |
| 5 |
Chọn tín hiệu đầu vào |
Để chọn nguồn đầu vào và nguồn được chọn sẽ sáng lên |
| 6 |
Freeze |
Đóng băng hình ảnh |
| 7 |
USB |
Để kết nối PC để giao tiếp với LEDSET nhằm thực hiện cài đặt và nâng cấp |
| 8 |
Power
switch |
Nút công tắc nguồn on/off |
| 9 |
Take |
1. Phím chuyển đổi 2D/3D
2.Để chọn nguồn đầu vào khi đầu ra hai/ba cửa sổ đầu ra sử dụng ở dưới |
| 10 |
NO |
Reserved |
| 11 |
Scale |
Phím tắt để phóng to/thu nhỏ và nó có hiệu quả trong chế độ xem trước và ghép nối bốn cổng mạng |
| 12 |
Exit |
Trở lại hoặc hủy bỏ |
Ghi chú: Split, HDMI1.4, HDMI2.0, DVI, L1, L2, Freeze, Take, L4, L3 đại diện cho 0-9 tương ứng khi chế độ số được kích hoạt
Thông số kỹ thuật đầu vào
| Cổng |
Số lượng |
Thông số kỹ thuật độ phân giải |
| HDMI1.4 |
1 |
VESAstandard, max supports3840× 2160@30Hz input |
| HDMI2.0 |
1 |
VESAstandard, max supports3840× 2160@60Hz input |
| Dual DVI |
1 |
VESAstandard, max supports3840× 2160@30Hz input |
| DP |
1 |
VESAstandard, max supports3840× 2160@60Hz input |
| VGA |
1 |
VESAstandard, max supports1920× 1200@60Hz input |
Mặt sau đầu xử lý hình ảnh Linsn X8208
Thông số kỹ thuật đầu ra
| Model |
Network
Output
QTY |
Độ phân giải |
| X8208 |
8 |
Hỗ trợ lên tới 5,2 triệu pixel (W≤ 8192 pixels, H≤ 4000 pixels)
Cổng đơn hỗ trợ lên tới 650 nghìn pixel (256px≤W≤2048px) |
Một số thông tin khác của Linsn X8208
| Điện áp làm việc |
Điện áp xoay chiều 100-240V, 50/60Hz |
Định mức tiêu
thụ điện năng |
30W |
| Nhiệt độ |
-20℃ ~ 70℃ |
| Độ ẩm |
0%RH ~ 95%RH |
Kích thước
vật lý |
482 * 330,5 * 66,4（đơn vị: mm) |
| Cân nặng |
3kg |
Kích thước thùng
giấy |
52 * 15 * 43 (đơn vị: cm)
Bọt bảo vệ PE và thùng carton |
Ứng dụng của bộ xử lý hình ảnh Linsn X8208
Với khả năng hỗ trợ đầu vào DP1.2\HDMI2.0 4k@60Hz, Linsn X8208 có thể được sử dụng để điều khiển và chuyển đổi các nguồn video đa kênh trong các sự kiện trực tiếp như hòa nhạc, chương trình truyền hình trực tiếp, hoặc buổi biểu diễn trực tiếp.
Linsn X8208 còn là lựa chọn lý tưởng cho việc xử lý dữ liệu hình ảnh cho màn hình LED hoặc hiển thị kỹ thuật số trong các khu mua sắm, trung tâm thương mại, hay các sự kiện quảng cáo.
Với khả năng hỗ trợ tùy chỉnh EDID và kết nối point-to-point, Linsn X8208 có thể được sử dụng trong các dự án kiến trúc và nội thất để giúp màn hình LED tạo ra các hiệu ứng ánh sáng độc đáo và đa tương tác.
Với khả năng hỗ trợ nối siêu rộng và nối siêu cao, Linsn X8208 có thể được sử dụng trong các sự kiện truyền hình trực tiếp và truyền thông để hiển thị nội dung 8k1k@60Hz hoặc 2k4k@60Hz trên màn hình LED
Chức năng chuyển mạch liền mạch 4k2k@60Hz, đầu ra dự phòng và hỗ trợ xử lý hình ảnh với chức năng PIP của X8208 làm cho nó trở thành một giải pháp tốt cho việc tạo ra các phòng họp hiện đại và phòng đào tạo với hiệu suất cao và hình ảnh sắc nét.
Hỗ trợ đầu ra độ phân giải tùy chỉnh và hiệu ứng 3D của X8208 có thể được sử dụng trong các dự án truyền thông công cộng như bảng thông tin tại các trạm đỗ xe, các trung tâm truyền thông giáo dục, vv.
Tóm tắt thông tin về bộ xử lý hình ảnh Linsn X8208
Bộ xử lý hình ảnh Linsn X8208 là một thiết bị chuyên nghiệp hai trong một, được thiết kế đặc biệt cho các màn hình LED lớn. Dưới đây là tóm tắt lại toàn bộ thông tin về sản phẩm
Chức năng và Đặc điểm
Bộ xử lý này tích hợp cả thẻ gửi và bộ xử lý video, giúp tiết kiệm không gian và giảm chi phí cài đặt.
Với 8 đầu ra, nó hỗ trợ lên đến 5.2 triệu điểm ảnh, với khả năng hiển thị lên đến 8192 điểm ảnh theo chiều ngang hoặc 4000 điểm ảnh theo chiều dọc.
Hỗ trợ đầu vào 4K@60Hz qua DP1.2/HDMI2.0 và chức năng 3D.
Cung cấp khả năng chuyển đổi nhiều kênh mượt mà, quản lý tùy chỉnh EDID, và hiệu chỉnh chất lượng hình ảnh.
Hỗ trợ các bố cục 3 cửa sổ cho bất kỳ nguồn đầu vào nào và chức năng PIP (hình ảnh trong hình) cho mọi nguồn đầu vào.
Được trang bị LCD hiển thị trạng thái và menu, nút điều khiển dễ sử dụng, và các cổng kết nối linh hoạt.
Đầu vào và Đầu ra
Hỗ trợ các cổng đầu vào bao gồm HDMI1.4, HDMI2.0, Dual DVI và DP, cho phép kết nối với nhiều nguồn đầu vào khác nhau với độ phân giải cao.
Có 8 cổng đầu ra mạng, mỗi cổng hỗ trợ lên đến 650 nghìn điểm ảnh, với khả năng hiển thị lên đến 8192 điểm ảnh theo chiều ngang.
Thiết kế và Kích thước
Với kích thước 482*330.5*66.4mm và trọng lượng 3kg, nó có thiết kế nhỏ gọn và dễ dàng lắp đặt trong các ứng dụng khác nhau.
Bề mặt trước được trang bị màn hình LCD hiển thị trạng thái và nút điều khiển, trong khi bề mặt sau có các cổng kết nối đầu vào và đầu ra linh hoạt.
Tóm lại, bộ xử lý hình ảnh Linsn X8208 là một giải pháp chuyên nghiệp và linh hoạt cho các ứng dụng hiển thị LED lớn, với tính năng mạnh mẽ và khả năng kết nối đa dạng.
