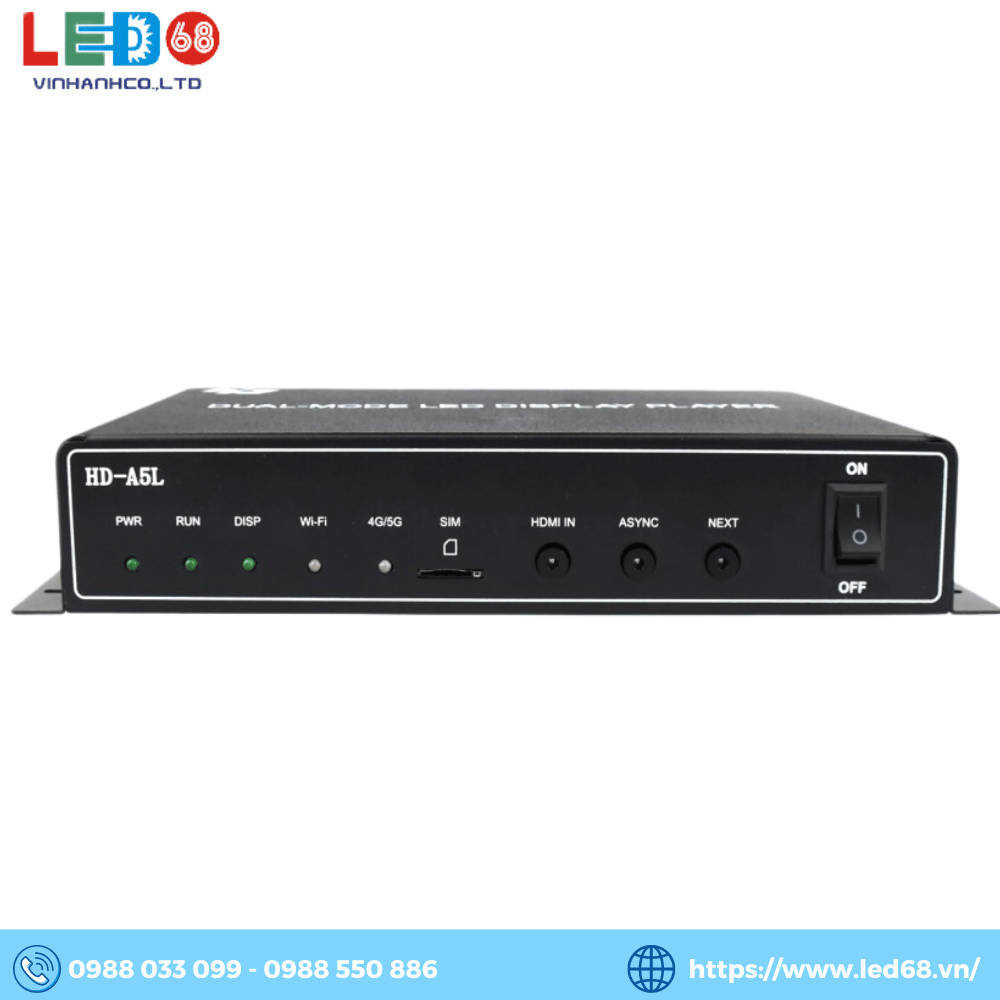

HD A5L là trình phát đa phương tiện màn hình LED hỗ trợ phát video, hình ảnh, ảnh động GIF, văn bản, tài liệu WPS, bảng biểu, đồng hồ, thời gian và các chương trình khác. Nó tích hợp các chức năng như phát lại không đồng bộ, phát lại đồng bộ, hỗ trợ các chương trình điều khiển và phát hành đa thiết bị. Cùng LED68 tìm hiểu chi tiết sản phẩm này
Ưu điểm nổi bật của HD A5L
Đầu vào
- Hỗ trợ 1 cổng mạng truyền thông Gigabit để gỡ lỗi các thông số, tốc độ gửi chương trình nhanh hơn;
- Hỗ trợ 1 giao diện đầu vào HDMI IN, hỗ trợ tự động thu phóng hình ảnh đồng bộ và hỗ trợ các chức năng hình ảnh trong ảnh đồng bộ và không đồng bộ;
- Hỗ trợ 1 kênh USB2.0 (chế độOTG/USB tùy chỉnh), giao diện truyền thông USB3.0 1 kênh, có thể được sử dụng để chèn chương trình và mở rộng dung lượng;
- Hỗ trợ giao diện đầu vào cảm biến 2 kênh, kết nối bên ngoài với các cảm biến giám sát môi trường khác nhau.
Đầu ra
- Cổng mạng đầu ra 2 Gigabit tiêu chuẩn, màn hình điều khiển thẻ nhận dòng HD-R xếp tầng trực tiếp;
- Phạm vi kiểm soát tối đa là 1,3 triệu pixel, hỗ trợ ngang tối đa là 16384 pixel và hỗ trợ dọc tối đa là 4096 pixel;
- 1 kênh đầu ra âm thanh 2 kênh tiêu chuẩn TRS 3.5mm.
Chức năng
- Wi-Fi 2.4GHz tiêu chuẩn, hỗ trợ điều khiển không dây APP trên điện thoại di động (hỗ trợ chế độ STA, ở chế độ này, thiết bị có thể kết nối với mạng Wi-Fi gần đó);
- Hỗ trợ phát lại cửa sổ video đa kênh (hỗ trợ tối đa 2 kênh 4K hoặc 6 kênh 1080P hoặc 10 kênh 720P hoặc 20 kênh 360P);
- Hỗ trợ phát lại chuyển đổi đồng bộ và không đồng bộ;
- Hỗ trợ truy cập 4G/5G (tùy chọn) vào nền tảng XiaoHui Cloud để thực hiện quản lý cụm Internet từ xa;
- Hỗ trợ trình chiếu không dây trên điện thoại di động, máy tính bảng và máy tính.

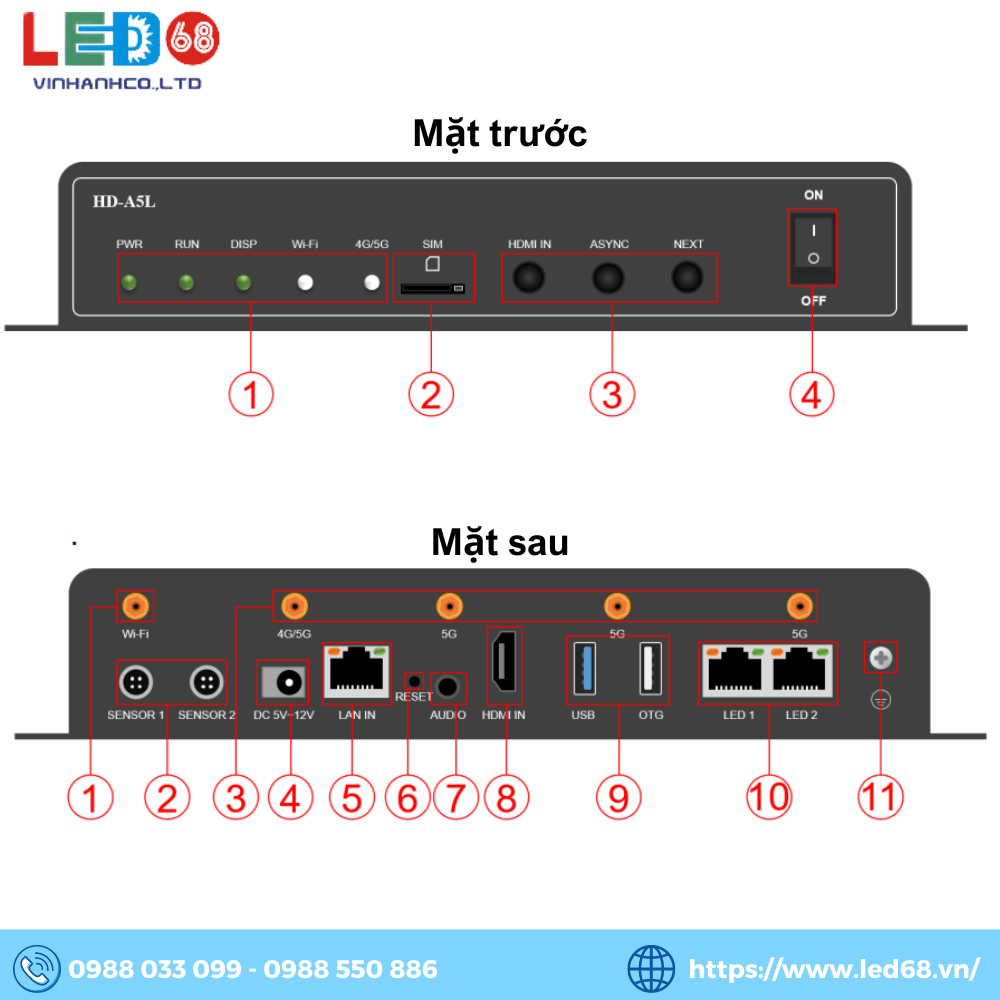

Giao diện và chú thích HD A5L
Mặt trước
| STT |
Tên |
Mô tả |
| 1 |
Đèn hoạt động |
- PWR: Đèn báo nguồn, đèn xanh luôn sáng khi nguồn hoạt động bình thường.
- RUN: Đèn báo hệ thống hoạt động, đèn xanh nhấp nháy khi hệ thống hoạt động bình thường; đèn xanh luôn sáng hoặc tắt khi hệ thống hoạt động không bình thường.
- DISP: Đèn báo hiển thị, đèn xanh nhấp nháy khi hệ thống FPGA hoạt động bình thường; đèn xanh luôn sáng hoặc tắt khi hệ thống hoạt động không bình thường.
- Wi-Fi: Đèn báo mạng không dây, ở chế độ AP, đèn xanh nhấp nháy; ở chế độ STA, đèn xanh luôn sáng. Đèn đỏ nhấp nháy khi Wi-Fi không hoạt động và tắt; cầu Wi-Fi không thể kết nối với máy chủ, đèn vàng luôn sáng.
- 4G/5G: Đèn báo mạng liên lạc, đèn xanh luôn sáng khi kết nối với máy chủ đám mây thành công; đèn vàng luôn sáng khi không thể kết nối với dịch vụ đám mây; đèn đỏ luôn sáng khi không có tín hiệu hoặc SIM quá hạn hoặc không thể gọi; đèn đỏ nhấp nháy khi không phát hiện được SIM; không có đèn khi không phát hiện mô-đun.
|
| 2 |
Khe cắm SIM |
Khe cắm SIM Nano, cung cấp kết nối mạng 4G/5G cho điều khiển từ xa (tùy chọn mô-đun 4G/5G). |
| 3 |
Nút chức năng |
- HDMI IN: Đầu vào tín hiệu HDMI, phát lại đồng bộ.
- ASYNC: Chuyển đổi chế độ không đồng bộ.
- NEXT: Chuyển chương trình phát.
|
| 4 |
Công tắc |
Kiểm soát nguồn của hộp phát, ON có nghĩa là bật nguồn và OFF có nghĩa là tắt nguồn. |
Mặt sau
| STT |
Tên |
Mô tả |
| 1 |
Ăng ten Wi-Fi |
Kết nối ăng ten Wi-Fi để tăng cường tín hiệu không dây. |
| 2 |
Cảm biến |
Cảm biến nhiệt độ, độ ẩm, độ sáng, tốc độ gió, hướng gió, tiếng ồn, PM2.5, PM10, CO₂ và các cảm biến khác từ bên ngoài. |
| 3 |
Ăng ten 4G/5G |
Kết nối ăng ten 4G/5G (4G với 1 ăng ten, 5G với 4 ăng ten, tùy chọn). |
| 4 |
Nguồn cấp |
Điện áp 5V 3A, 12V 1.5A. |
| 5 |
Cổng mạng vào |
Cổng mạng đầu vào Gigabit, kết nối với máy tính để gỡ lỗi và phát hành chương trình, có thể sử dụng để truy cập LAN hoặc Internet. |
| 6 |
Reset |
Lỗ nhỏ reset. |
| 7 |
Đầu ra âm thanh |
Cổng đầu ra âm thanh tiêu chuẩn TRS 3.5mm, hai kênh. |
| 8 |
HDMI |
HDMI IN: Giao diện đầu vào tín hiệu đồng bộ HDMI1.4, hỗ trợ điều chỉnh tỷ lệ tự động. |
| 9 |
USB |
USB: USB3.0 để cập nhật chương trình, chèn chương trình hoặc mở rộng dung lượng.
OTG: Được sử dụng cho việc gỡ lỗi hoặc nâng cấp firmware (chức năng USB 2.0 mặc định, có thể cấu hình tại nhà máy). |
| 10 |
Cổng mạng ra |
Cổng mạng đầu ra Gigabit, được kết nối theo dạng dây xếp với bảng nhận dữ liệu dòng HD-R series. |
| 11 |
Dây đất |
Cổng kết nối dây đất. |
Thông số chi tiết HD A5L
Thông số kỹ thuật sản phẩm
|
Thông số điện |
Nguồn điện đầu vào |
DC 5V-12V |
|
tiêu thụ điện năng tối đa |
18W |
|
Không gian lưu trữ |
Bộ nhớ truy cập tạm thời |
2GB |
|
Lưu trữ nội bộ |
16GB |
|
Môi trường lưu trữ |
Nhiệt độ |
-40oC～80oC |
|
Độ ẩm |
0%RH～80%RH (Không ngưng tụ) |
|
Môi trường làm việc |
Nhiệt độ |
-40oC～70oC |
|
Độ ẩm |
0%RH～80%RH (Không ngưng tụ) |
|
Thông tin bao bì |
danh sách:
1×A5L
1 x cáp HDMI
1 x bộ đổi nguồn
1×Ăng-ten keo dán Wi-Fi
1× Giấy chứng nhận đủ tiêu chuẩn
Lưu ý: Ăng-ten 4G/5G là tùy chọn với mô-đun 4G/5G 1/4 |
|
Kích cỡ |
287mm×140.3mm×42.3mm |
|
Khối lượng tịnh |
1004g |
|
Trình độ bảo vệ |
IP20
Hãy chú ý đến khả năng chống nước, ví dụ như ngăn nước nhỏ giọt vào sản phẩm, không làm ướt hoặc rửa sạch sản phẩm |
|
Phần mềm hệ thống |
Phần mềm hệ điều hành Android11.0
Phần mềm ứng dụng thiết bị đầu cuối Android
Phần mềm FPGA |
Thông số kỹ thuật giải mã phương tiện hình ảnh
|
Loại |
Giải mã |
Kích cỡ |
Định dạng |
Bình luận |
|
JPEG |
Định dạng tệp JFIF 1.02 |
96x32piels đến 817×8176
pixel |
JPG, JPEG |
Quét không xen kẽ không được hỗ trợ;
SRGB JPEG được hỗ trợ;
Adobe RGB JPEG được hỗ trợ |
|
BMP |
BMP |
Vô hạn |
BMP |
NA |
|
GIF |
GIF |
Vô hạn |
GIF |
NA |
|
PNG |
PNG |
Vô hạn |
PNG |
NA |
|
WEBP |
WEBP |
Vô hạn |
WEBP |
NA |
Thông số kỹ thuật giải mã phương tiện video
|
Loại |
Giải mã |
Nghị quyết |
Tốc độ khung hình tối đa |
Tốc độ bit tối đa
(Tình huống lý tưởng) |
Định dạng |
Bình luận |
|
MPEG-1/2 |
MPEG-1/2 |
48×48 pixel đến
1920×1088 pixel |
30 khung hình/giây |
80Mbps |
DAT,MPG,VOB,TS |
Mã hóa trường hỗ trợ |
|
MPEG-4 |
MPEG-4 |
48×48 pixel đến
1920×1088 pixel |
30 khung hình/giây |
38,4Mbps |
AVI,MKV,MP4,MOV,
3GP |
MS, MPEG4 v1/v2/v3 và GMC không được hỗ trợ |
|
H.264/AVC |
H.264 |
48×48 pixel đến
4096×2304 pixel |
2304P@60fps |
80Mbps |
AVI,MKV,MP4,MOV,
3GP,TS,FLV |
Mã hóa trường,
MBAFF được hỗ trợ |
|
MVC |
H.264 MVC |
48×48 pixel đến
4096×2304 pixel |
2304P@60fps |
100Mbps |
MKV, TS |
Chỉ hỗ trợ Cấu hình âm thanh nổi cao |
|
H.265/HEVC |
H.265/HEVC |
64×64 pixel đến
4096×2304 pixel |
2304P@60fps |
100Mbps |
MKV, MP4, MOV, TS |
Hồ sơ chính, Ngói & Lát được hỗ trợ |
|
GOOGLE VP8 |
VP8 |
48×48 pixel đến
1920×1088 pixel |
30 khung hình/giây |
38,4Mbps |
WEBM, MKV |
NA |
|
GOOGLE VP9 |
VP9 |
64×64 pixel đến
4096×2304 pixel |
60 khung hình/giây |
80Mbps |
WEBM, MKV |
NA |
|
H.263 |
H.263 |
SQCIF(128×96)
QCIF(176×144)
CIF(352×288)
4CIF(704×576) |
30 khung hình/giây |
38,4Mbps |
3GP, MOV, MP4 |
H.263+ không được hỗ trợ |
|
VC-1 |
VC-1 |
48×48 pixel đến
1920×1088 pixel |
30 khung hình/giây |
45Mbps |
WMV, ASF, TS, MKV, AVI |
NA |
|
JPEG CHUYỂN ĐỘNG |
MJPEG |
48×48 pixel đến
1920×1088 pixel |
60 khung hình/giây |
60Mbps |
AVI |
NA |

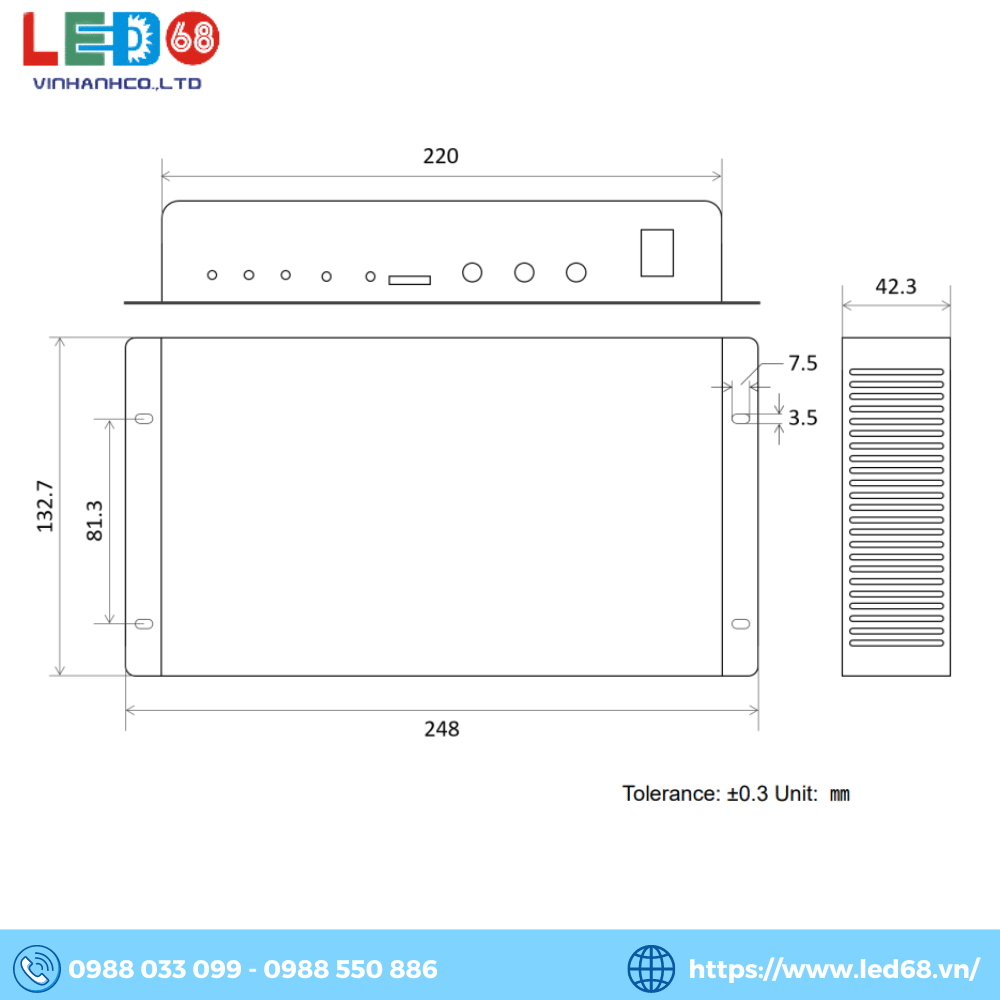

Bản vẽ kích thước của BOX HD A5L

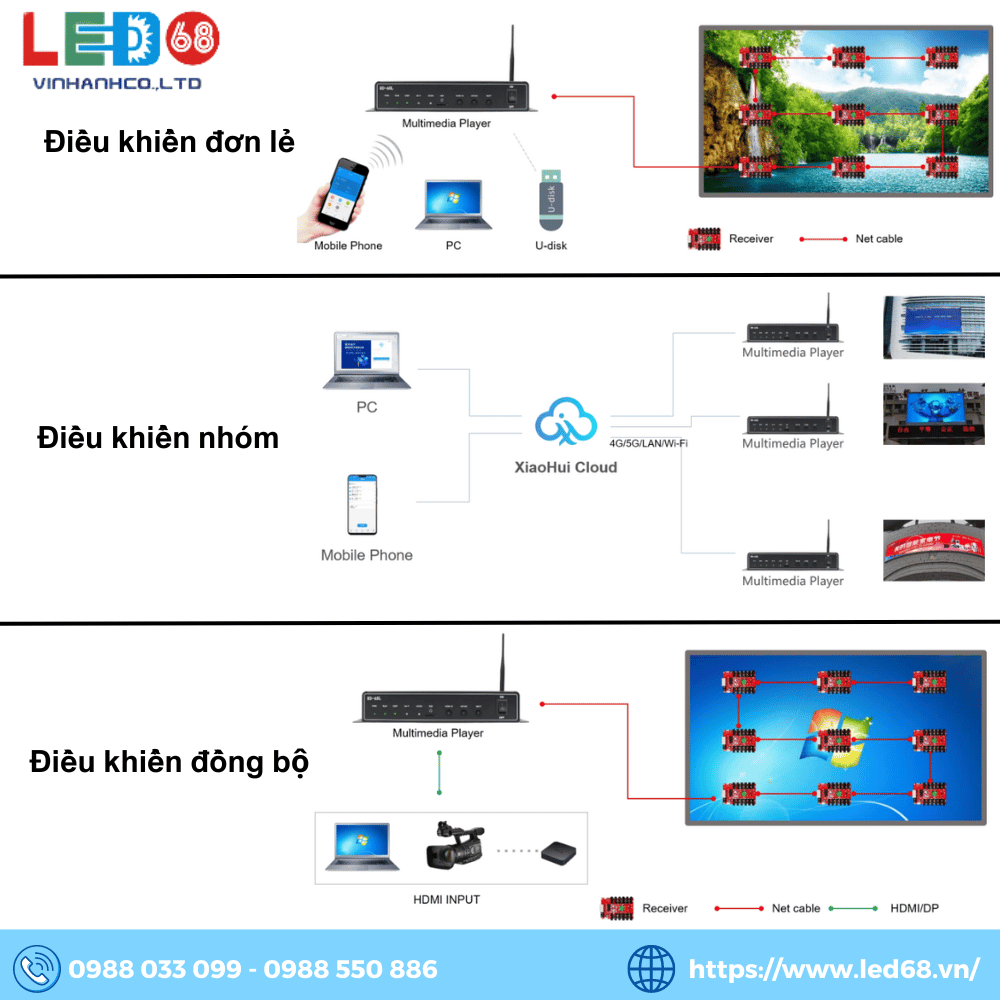

Sơ đồ kết nối các chế độ điều khiển - ứng dụng của HD A5L
1. Điều khiển một nút, hỗ trợ Wi-Fi, kết nối trực tiếp cổng mạng, giao diện USB để liên lạc.
2. Điều khiển cụm, hỗ trợ điều khiển từ xa qua Internet.
3. Điều khiển đồng bộ, thông qua đầu vào tín hiệu HDMI, phát lại đồng bộ.
Đánh giá tổng quan về BOX HD A5L
HD A5L là một thiết bị đa phương tiện cho màn hình LED, với nhiều tính năng và khả năng điều khiển linh hoạt.
HD A5L hỗ trợ nhiều phương tiện, từ video đến hình ảnh, văn bản và đồng hồ, cho phép hiển thị nội dung đa dạng. Hỗ trợ kết nối Wi-Fi và cổng mạng cho phép điều khiển từ xa thông qua ứng dụng di động, giúp quản lý dễ dàng và linh hoạt.
Thiết bị này không chỉ hỗ trợ hiển thị nội dung đa dạng mà còn có khả năng kết nối với các cảm biến giám sát môi trường để theo dõi dữ liệu thời gian thực. Điều này tạo ra một ứng dụng linh hoạt cho các môi trường thương mại và thông minh.
HD A5L có hiệu suất phát video cao, hỗ trợ các cổng giao tiếp hiện đại như USB 3.0 và cổng mạng Gigabit, cho phép truyền nhanh chóng và dễ dàng.
Với cổng HDMI và hỗ trợ kết nối mạng, HD A5L có thể tích hợp vào hệ thống điều khiển từ xa và kết nối với các thiết bị khác như máy tính hoặc thiết bị lưu trữ USB.
Tóm lại, HD A5L là một giải pháp đa năng và hiệu quả cho việc quản lý và điều khiển màn hình LED trong các môi trường thương mại và thông minh.
LED68 - Nhà phân phối BOX xử lý hình ảnh HD A5L chính hãng
Phía trên là một số thông tin về BOX HD A5L. Để được tư vấn thêm cũng như để sở hữu BOX HD A5L chính hãng (CO, CQ đầy đủ), hãy liên hệ ngay cho LED68 theo thông tin dưới đây:
