Hướng dẫn lắp đặt màn hình led P3 trong nhà

Lắp đặt màn hình LED P3 trong nhà với người chưa từng có kinh nghiệm không phải là dễ dàng. Bài viết này LED68 sẽ hướng dẫn lắp đặt màn hình LED P3 chi tiết các bước. Bạn hãy xem và cùng thực hiện nhé!

Cấu tạo của màn hình LED P3 trong nhà

Trước khi lắp đặt màn hình LED P3 trong nhà bạn cần hiểu về cấu tạo của nó. Một màn hình LED P3 trong nhà được lắp bằng các tấm module led p3 trong nhà ghép lại với nhau để tạo nên một chiếc màn hình hoàn chỉnh.

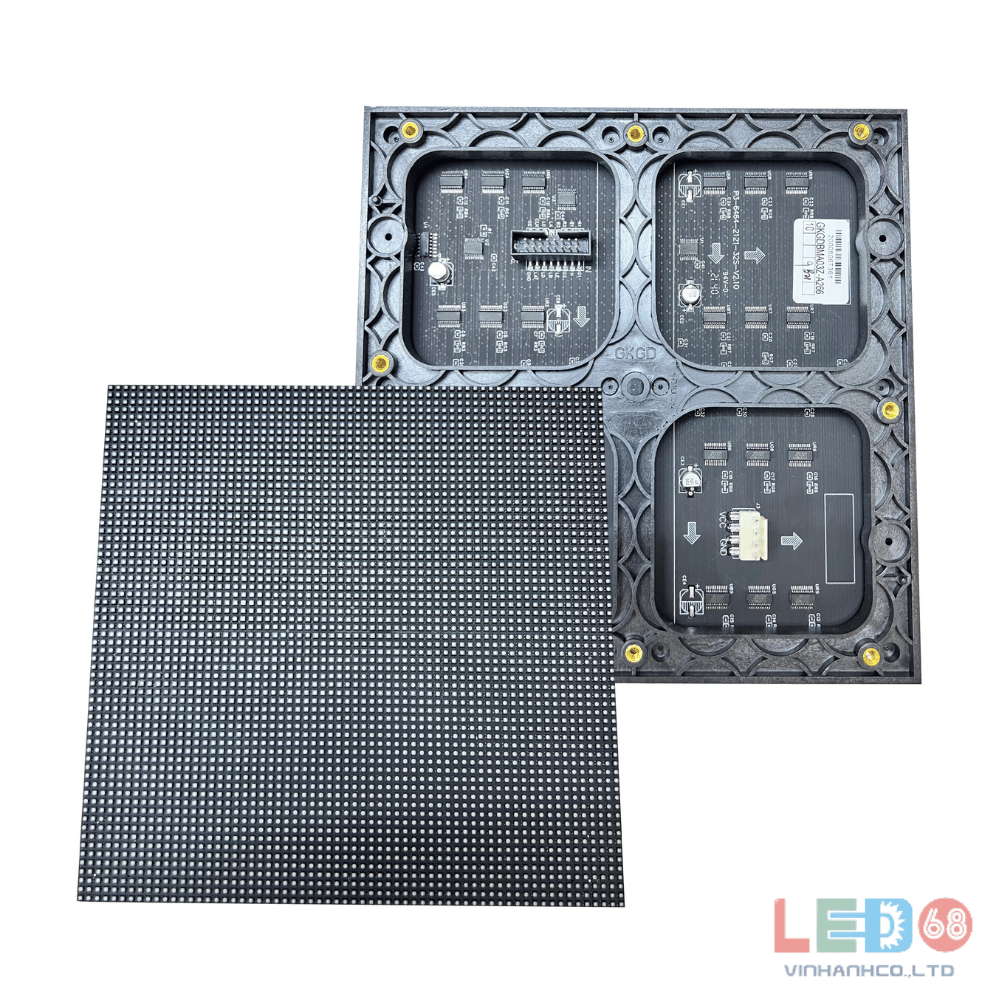

Thông số kỹ thuật module led p3 trong nhà

Mật độ điểm ảnh	111,111dots/m2
Cấu hình Pixel	1R1G1B
LED Type	SMD2020
Kích thước module	W192*H192mm
Độ phân giải module	W64*H64 dots
Độ sáng	≥500cd/m2
Góc nhìn	H≥160°, V≥140°
Tốc độ làm tươi (Refresh rate)	≥1920Hz; ≥3840Hz (2 phiên bản tùy chọn)

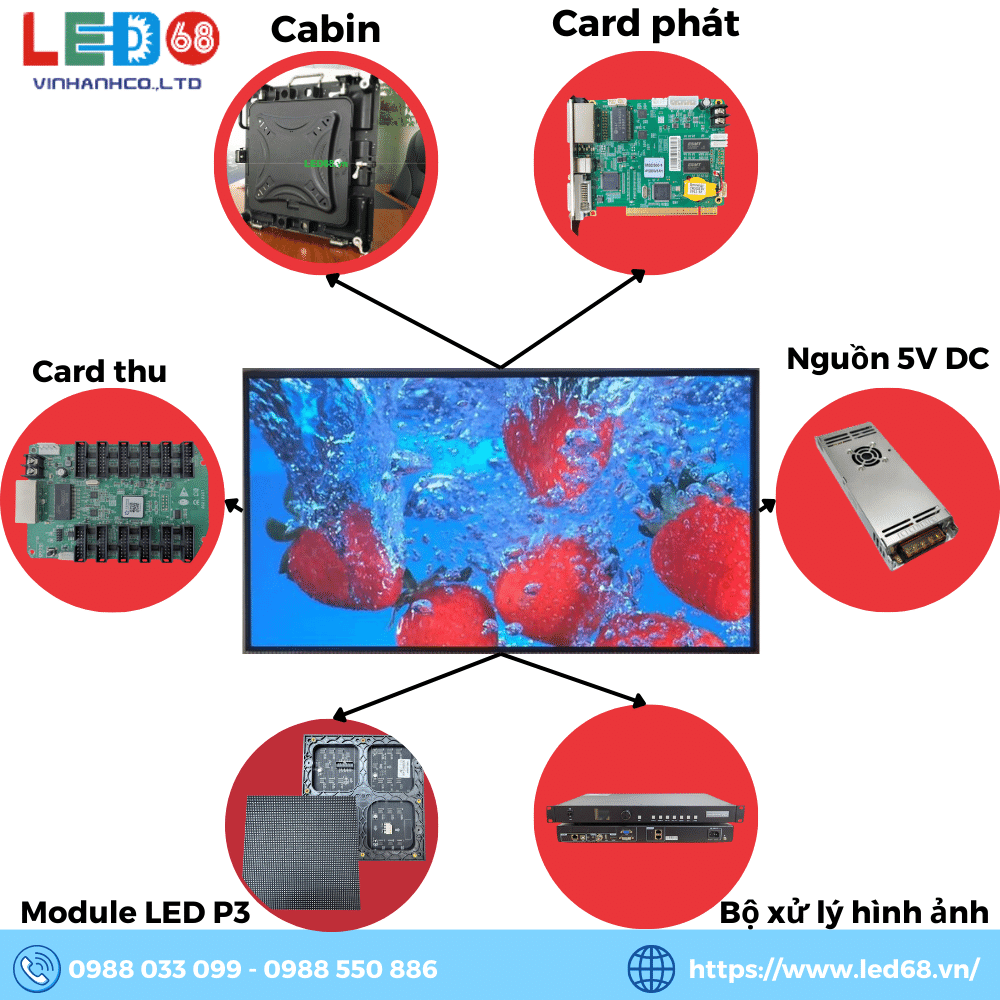

Thành phần cấu tạo đầy đủ của màn hình LED P3 trong nhà

• Module LED P3 trong nhà
• Nguồn LED 5V
• Card điều khiển (Thu, phát)
• Bộ xử lý hình ảnh
• Cabinet hoặc khung màn hình bằng thép hộp
• Dây điện nguồn, dây mạng, dây cáp dẹt, aptomat
• Vật tư trang trí: Nẹp viền, ALU

Bài viết này chỉ hướng dẫn lắp đặt màn hình LED P3 trong nhà bằng thép hộp.

Xem thêm: LED p3 là gì

Hướng Dẫn Lắp Đặt Màn Hình LED P3 Trong Nhà Chi Tiết

Lắp đặt màn hình LED P3 đòi hỏi sự chuẩn bị kỹ lưỡng và tuân thủ đúng quy trình để đảm bảo hiệu suất hoạt động và độ bền của màn hình. Dưới đây là hướng dẫn chi tiết từng bước để lắp đặt màn hình LED P3 trong nhà.

Bước 1: Kiểm Tra Thiết Bị

Trước khi lắp đặt, kiểm tra kỹ các thiết bị bao gồm các module LED P3, card điều khiển, bộ xử lý hình ảnh, nguồn LED 5V, cáp data, dây tín hiệu và các thành phần khác để đảm bảo chúng hoạt động tốt và không bị hư hỏng.

Bước 2: Chuẩn Bị Công Cụ Lắp Đặt

Bạn cần chuẩn bị các công cụ sau:

• Kìm cắt dây, dao dọc giấy
• Cờ lê, tô vít
• Vít và đinh vít
• Dây cáp Ethernet
• Đồng hồ đo điện áp và nhiệt độ
• Kìm bấm mạng

Bước 3: Chuẩn Bị Vị Trí Lắp Đặt

Chọn vị trí phù hợp để lắp đặt màn hình LED P3. Vị trí này cần có bề mặt phẳng, đủ sức chịu tải và không bị rung lắc. Đảm bảo vị trí này có thể tiếp cận được với nguồn điện và hệ thống điều khiển.

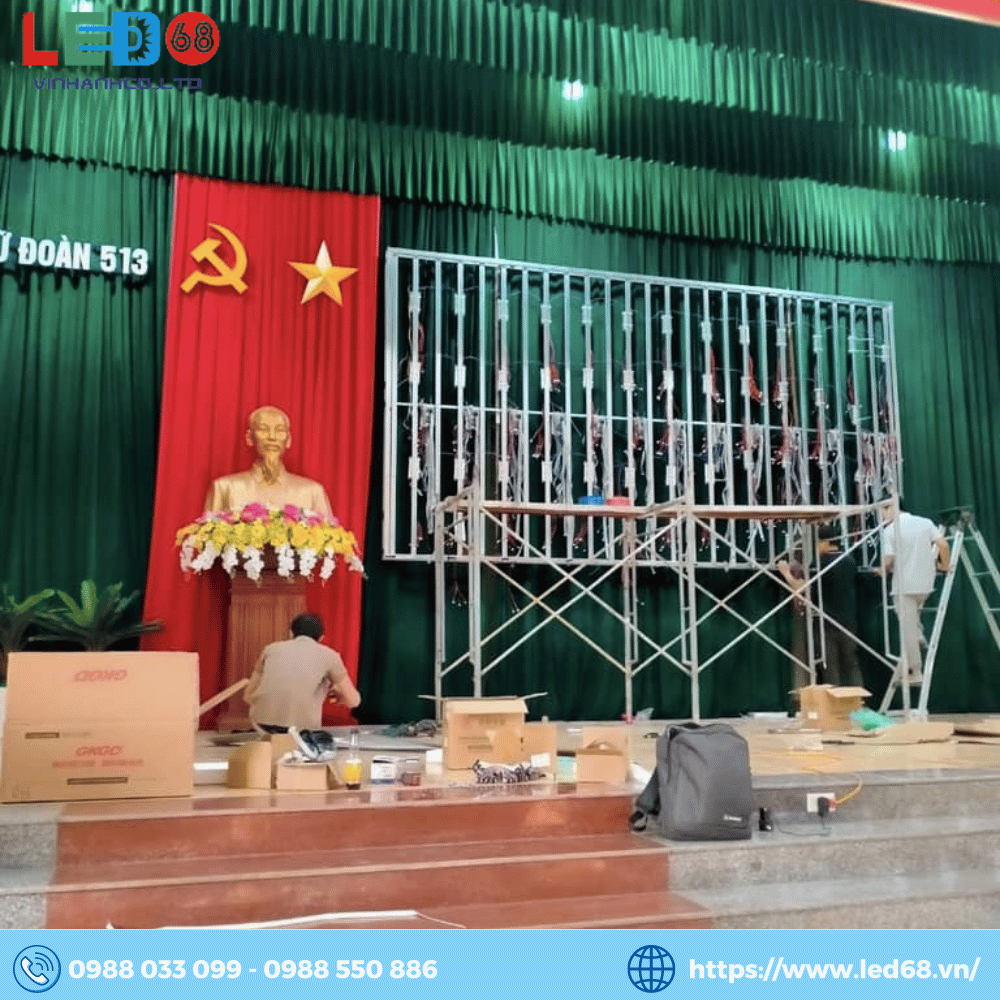

Bước 4: Hoàn Thiện Khung Màn Hình LED

• Sử dụng sắt hộp 40x20mm cho các thanh đứng để gắn các module LED. Bạn có thể hàn dạng hộp hoặc sử dụng các thanh thép hộp có kích thước lớn hơn như 60x30mm hoặc 80x40mm để làm khung chịu lực.
• Đảm bảo khoảng cách giữa các thanh đứng có độ chính xác cao, khung thẳng đứng và tạo được mặt phẳng tốt. Có thể sử dụng dây ni vô để đo phương nằm ngang.
• Sau khi hàn xong, lắp đặt khung màn hình cố định chắc chắn vào vị trí mong muốn.

Bước 5: Bấm Dây Cáp Tín Hiệu, Dây Mạng, Vặn Ốc Nam Châm Vào Module LED

• Chuẩn bị đủ số lượng dây cáp tín hiệu, dây mạng nối card thu, dây nguồn nối các nguồn LED.
• Vặn hết ốc nam châm vào 4 góc của module LED để chuẩn bị cho bước gắn tấm vào khung.
• Cắm sẵn các dây cáp tín hiệu vào các cổng của card thu và đấu dây nguồn 5VDC vào nguồn 5VDC.

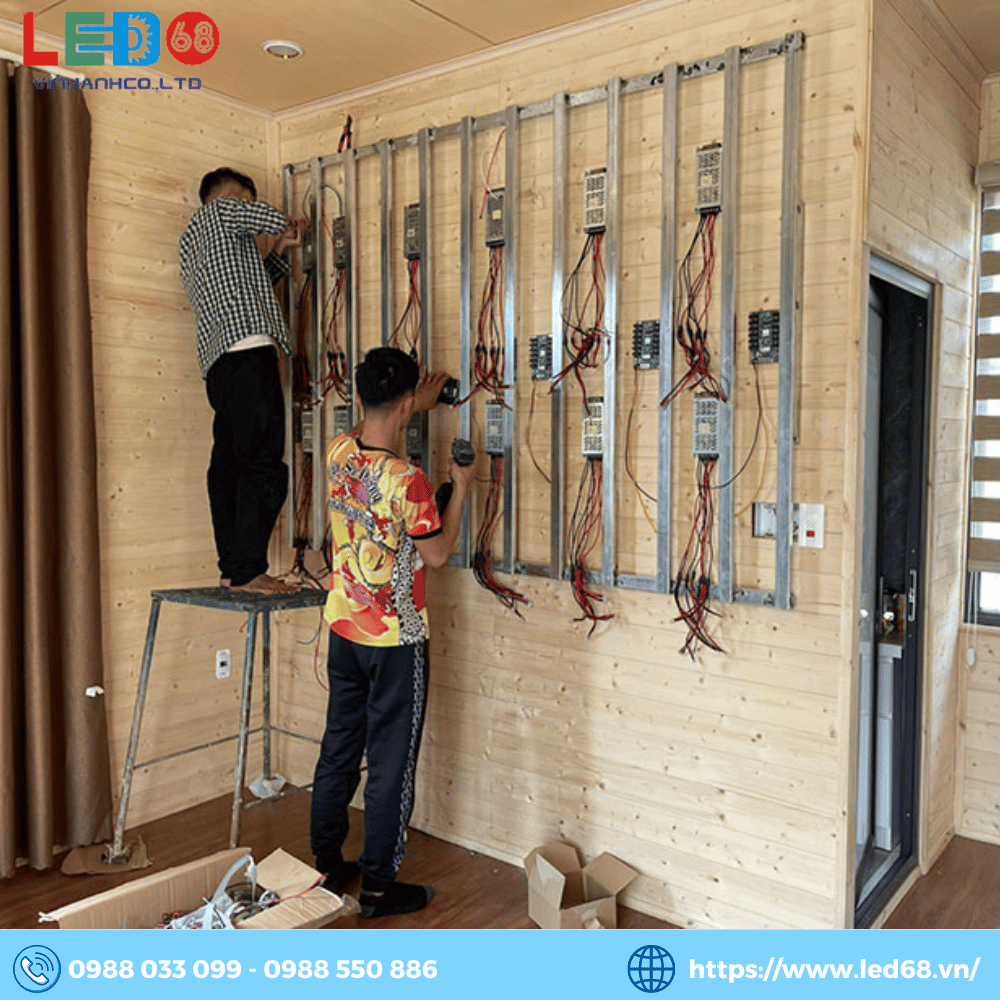

Bước 6: Gắn Nguồn, Card Vào Đúng Vị Trí

• Định vị nguồn LED, card thu và cố định chúng vào đúng vị trí theo bản vẽ. Có thể sử dụng dây thít nhựa, keo hoặc bắn vít.
• Nối dây nguồn để cấp điện áp 220V cho các nguồn LED và dây nguồn 5VDC từ nguồn tới card thu.
• Sử dụng dây mạng ngắn nối các card với nhau.

Bước 7: Đi Dây Nguồn Tổng Và Dây Mạng Tổng

• Đi dây nguồn 220V cho hệ thống màn hình và dây mạng tổng nối từ màn hình tới vị trí bộ xử lý hình ảnh.
• Lắp đặt aptomat phục vụ màn hình LED. Sử dụng ống gen cho những đường dây nổi để đảm bảo an toàn và tăng tính thẩm mỹ.

Bước 8: Kiểm Tra Thông Nguồn Và Thông Tín Hiệu Toàn Màn Hình

• Kiểm tra lại toàn bộ vị trí đấu nối giữa các nguồn LED với card, đảm bảo mọi thứ an toàn trước khi đóng cầu dao điện.
• Test thông nguồn toàn bộ nguồn LED, card điều khiển thông qua đèn báo trên các thiết bị.
• Kiểm tra thông tín hiệu giữa các card thu và card phát. Đèn báo màu xanh lá cây nháy đều trên các card là dấu hiệu hệ thống đã hoạt động.

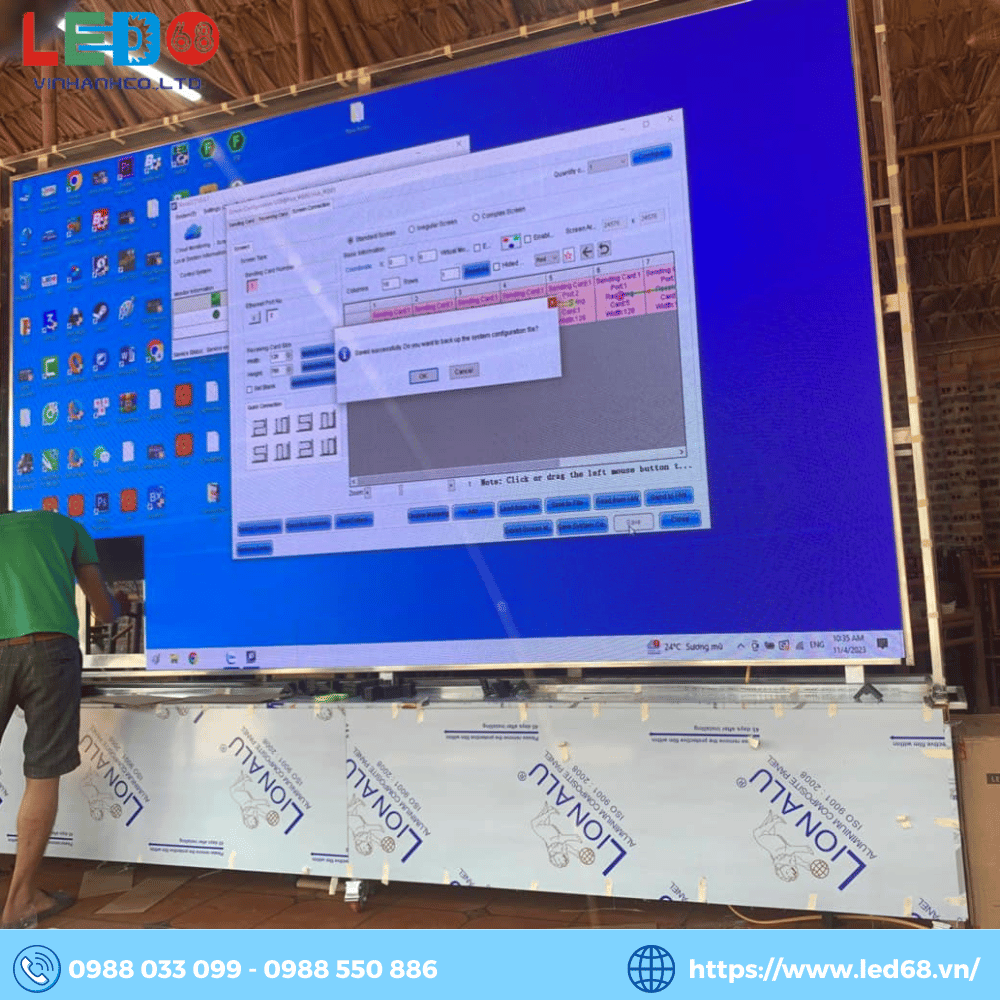

Bước 9: Cấu Hình Cho Card Thu Và Cài Đặt Bộ Xử Lý

• Cấu hình cho card thu thông qua phần mềm setup được cung cấp bởi hãng sản xuất card.
  • Với card hãng Linsn, sử dụng phần mềm LedSet. (Hướng dẫn sử dụng phần mềm LedSet)
  • Với card hãng Nova, sử dụng phần mềm NovaLCT. (Hướng dẫn sử dụng phần mềm NovaLCT)
  • Với card hãng BX, sử dụng phần mềm BXSetpro. (Hướng dãn sử dụng phần mềm BXSetPro)
• Cài đặt bộ xử lý với các thông số về độ phân giải, kích thước màn hình, độ sáng tối của màn hình LED.

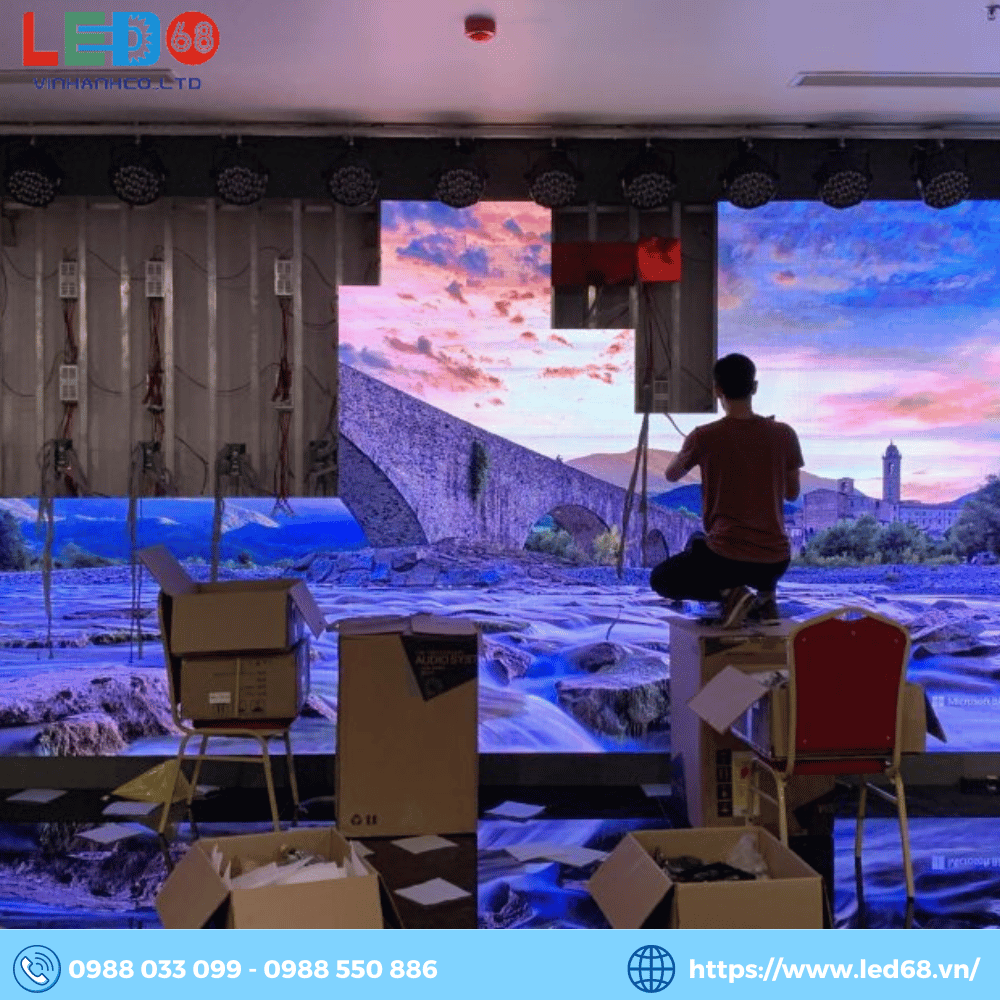

Bước 10: Ghép Module LED

• Gắn module LED lên khung theo một chiều nhất định (trái sang phải, phải sang trái, hoặc từ giữa ra).
• Căn chỉnh nam châm khi ghép tấm sao cho vị trí ghép thật khít và bằng phẳng.
• Duy trì nguồn điện cấp cho màn hình để dễ dàng kiểm tra lỗi và khắc phục ngay lập tức.

Bước 11: Tinh Chỉnh Các Thông Số Màn Hình LED

• Sử dụng phần mềm setup card và các tính năng trên bộ xử lý để điều chỉnh các tham số hình ảnh cho màn LED theo ý muốn.
• Điều chỉnh các tham số như tần số làm tươi, độ xám, tần số xung Clock, độ sáng tối, độ tương phản, tỷ lệ màu.

Bước 12: Hoàn Thiện Viền Màn Hình LED

• Sử dụng ALU, tấm gỗ công nghiệp hoặc các vật liệu để ốp xung quanh màn LED. Sử dụng những nẹp viền trang trí để làm màn hình trở nên nổi bật và sang trọng hơn.

Bước 13: Chạy Test Màn Hình LED

• Sử dụng hình nền màu đỏ (Red), xanh dương (Blue), xanh lá cây (Green) để test màn hình có điểm chết hay không, màn hình có đồng màu hay không.
• Test nền trắng toàn màn hình và để độ sáng 100% để kiểm tra độ chịu tải của hệ thống nguồn.
• Sử dụng các phần mềm trình chiếu như Vmix (Windows), Area Resolume hay PVP (Mac) để trình chiếu chuyên nghiệp.

Với các bước hướng dẫn chi tiết từ A – Z, bạn hoàn toàn có thể tự thi công một màn hình LED P3 trong nhà cho riêng mình một cách chuyên nghiệp. Chúc bạn thành công!

Lưu ý khi lắp đặt màn hình LED P3 trong nhà

Khi lắp đặt màn hình LED P3 trong nhà, bạn cần lưu ý các tiêu chí sau để đảm bảo hiệu suất và tuổi thọ của màn hình:

Độ phẳng của bề mặt màn hình

Bạn cần đảm bảo rằng bề mặt lắp đặt của màn hình LED P3 là phẳng và không bị rung lắc. Nếu bề mặt không phẳng, các module LED P3 sẽ không kết nối được chính xác với nhau, gây ra các hiện tượng hiển thị không đồng nhất.

Thông gió

Bạn cần đảm bảo rằng màn hình LED P3 có đủ thông gió để giải nhiệt khi hoạt động. Nếu không có thông gió đủ, màn hình có thể bị quá nhiệt và làm giảm tuổi thọ của các thành phần bên trong.

Điện áp và nhiệt độ

Bạn cần đảm bảo rằng nguồn điện và nhiệt độ đáp ứng các yêu cầu kỹ thuật của màn hình LED P3. Nếu điện áp quá thấp hoặc quá cao, màn hình có thể bị hư hỏng hoặc không hoạt động tốt. Nếu nhiệt độ quá cao, màn hình có thể bị quá nhiệt và làm giảm tuổi thọ của các thành phần bên trong.

Cách Tính Toán Và Chuẩn Bị Vật Tư Cần Thiết Để Lắp Đặt Màn Hình LED P3 Trong Nhà

Việc tính toán và chuẩn bị vật tư cần thiết cho lắp đặt màn hình LED P3 là một bước quan trọng giúp đảm bảo quá trình thi công diễn ra suôn sẻ và hiệu quả. Dưới đây là các bước chi tiết và hướng dẫn cụ thể để thực hiện công việc này.

1. Lựa Chọn Kích Thước Màn Hình

Màn hình LED P3 có kích thước module là 192x192mm. Khi lựa chọn kích thước màn hình, cần cân nhắc tỷ lệ chiều rộng/chiều cao là 16:9 để đạt được tỷ lệ hình ảnh đẹp. Tuy nhiên, kích thước cụ thể còn phụ thuộc vào không gian lắp đặt thực tế.

2. Tính Toán Số Lượng Module LED

Để tính toán số lượng module LED cần sử dụng, bạn cần xác định chiều rộng và chiều cao của màn hình. Từ đó, chia các kích thước này cho kích thước module LED P3 để ra số lượng module cần thiết.

Ví dụ:

• Chiều rộng màn hình = 3840mm
• Chiều cao màn hình = 2160mm

Số lượng module theo chiều rộng = 3840 / 192 = 20 module Số lượng module theo chiều cao = 2160 / 192 = 11.25 module (làm tròn lên thành 12 module)

Tổng số module cần thiết = 20 x 12 = 240 module

3. Chuẩn Bị Module LED

Nên mua thêm một số lượng module để dự phòng và thay thế trong quá trình vận hành. Các module LED mới được đóng gói kèm theo dây nguồn, dây cáp dẹt 16 sợi (dài từ 20cm-40cm) và 4 con ốc nam châm.

4. Lựa Chọn Nguồn LED 5VDC

Nguồn LED có nhiều loại với các công suất khác nhau, phổ biến nhất là nguồn 200W, 300W và 350W. Để tăng tuổi thọ cho nguồn, nên chọn nguồn có công suất lớn hơn tối thiểu 30% công suất tải.

Công suất trung bình của 1 module LED trong nhà thường từ 6W-15W. Số lượng module trên mỗi loại nguồn được tính toán như sau:

Nguồn LED	Công suất tải tối đa khuyến nghị sử dụng	Công suất tối đa của 1 module	Số lượng module trên một nguồn
5V 40A (200W)	153W	18W	8
5V 60A (300W)	230W	18W	12
5V 70A (350W)	270W	18W	15



Xem thêm: TOP 6 nguồn LED 5V cho màn hình LED được sử dụng nhiều nhất hiện nay

5. Card Điều Khiển Màn Hình

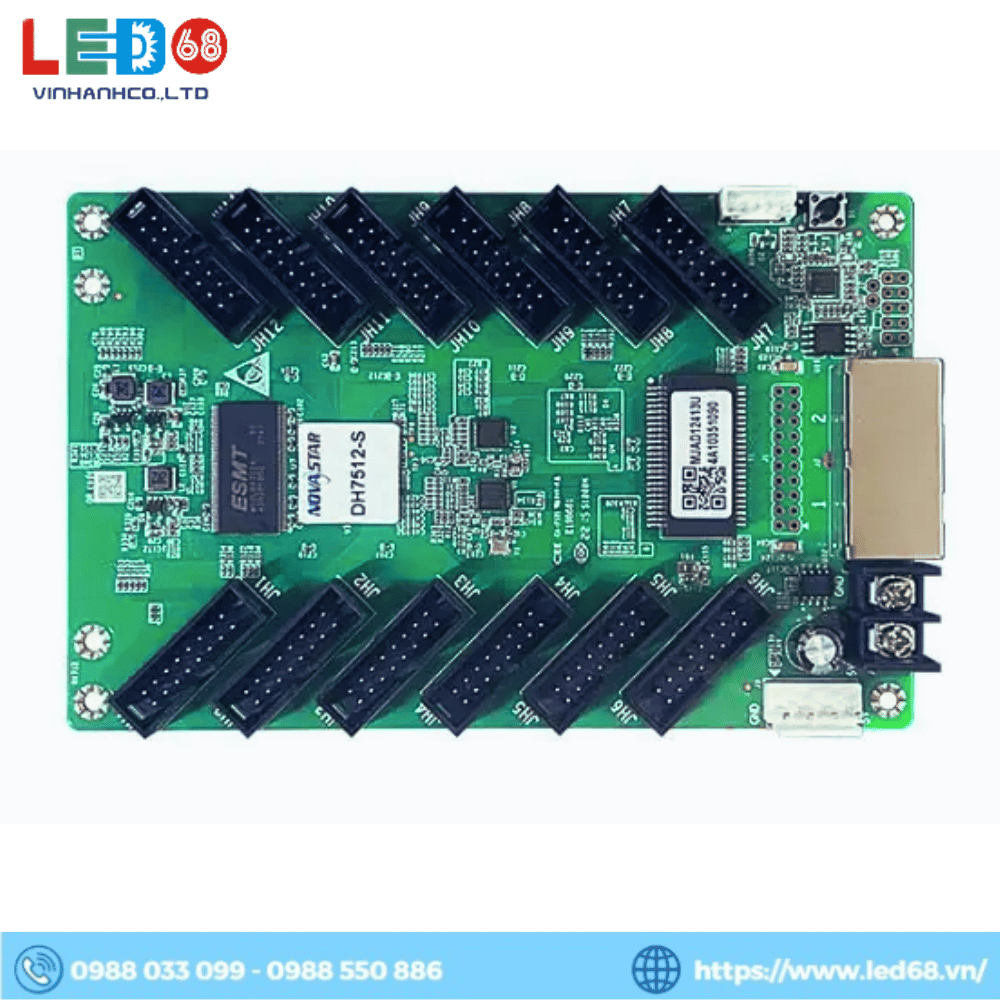

a. Card nhận (Receiver Card)

Các loại card phổ biến tại thị trường Việt Nam như: Linsn, Novastar, BX, HD,... Chọn card thu cùng hãng sản xuất với card phát và tất cả card thu nên cùng version để tối ưu cấu hình.

Xem thêm: Card thu dùng để làm gì? Bạn nên mua loại card thu nào là tốt nhất?

b. Card phát (Sender Card)

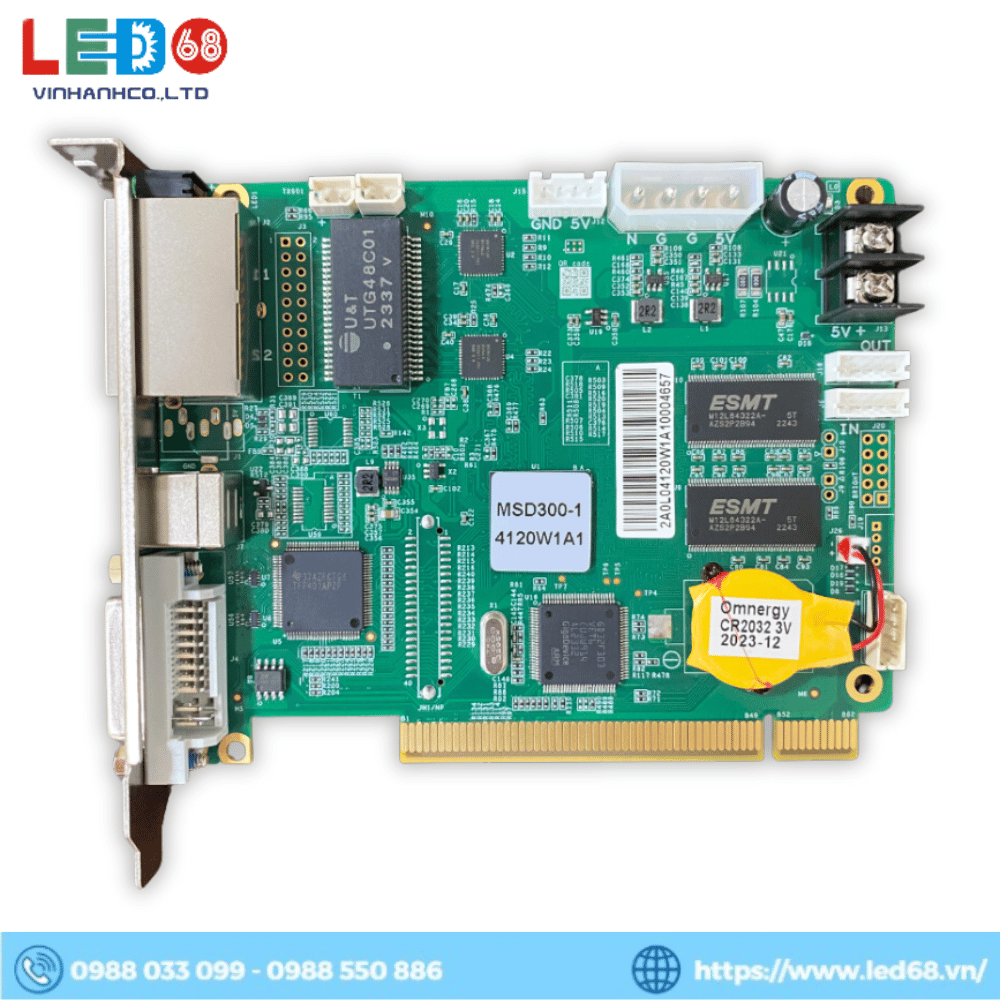

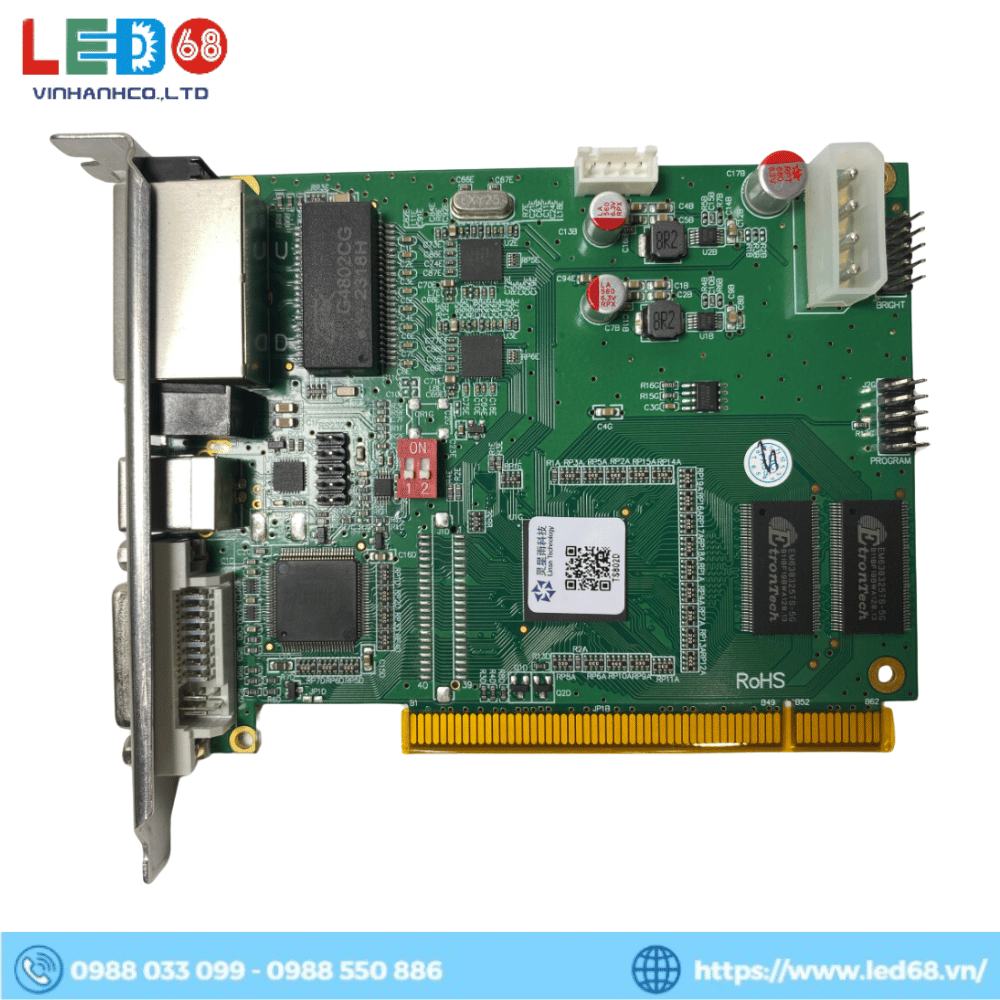

Dựa vào độ phân giải của màn hình LED thực tế để chọn số lượng card phát. Các dòng card phát thông dụng như: Novastar MSD300-1, Linsn TS802D, hỗ trợ tối đa 1,3 triệu điểm ảnh.

Xem thêm: 3 thông tin quan trọng về card phát màn hình LED không thể không đọc

6. Bộ Xử Lý Hình Ảnh

Lựa chọn bộ xử lý dựa trên độ phân giải của màn hình LED và các ngõ vào cần thiết (HDMI, DVI, VGA, SDI, CVBS). Bộ xử lý có thể co hoặc giãn video tức thì để vừa với khung hình đã cài đặt.

7. Thép Hộp

Thép hộp kích thước 40x20mm thường được sử dụng để làm khung gắn module. Khung thép cần hàn chuẩn, không cong vênh, không lệch để đảm bảo màn hình LED đẹp và phẳng.

8. Phụ Kiện

a. Dây mạng, hạt mạng

Chọn dây cáp chất lượng tốt, lõi đồng, CAT5E hoặc CAT6. Hạt mạng được bấm theo chuẩn T568B.

b. Dây cáp dẹt, đầu bấm, kìm bấm

Chuẩn bị dây cáp dẹt và đầu bấm để nối từ card tới module ở vị trí xa.

c. Dây nguồn 220VAC, Aptomat

Tính toán công suất toàn màn hình để lựa chọn Aptomat và tiết diện dây phù hợp. Khuyến nghị nối đất cho màn hình LED.

Việc tính toán và chuẩn bị vật tư kỹ lưỡng sẽ giúp quá trình lắp đặt màn hình LED P3 diễn ra thuận lợi, đảm bảo chất lượng và hiệu quả. Chúc bạn thành công trong việc lắp đặt màn hình LED P3 cho riêng mình!
