Module LED là gì? Ứng dụng của Module LED

Module LED là gì?

Module LED là một bảng mạch điện tử nhỏ, tích hợp các chip LED để tạo ra nguồn sáng. Mỗi module LED thường bao gồm nhiều chip LED được sắp xếp theo cấu hình nhất định, cùng với các linh kiện điện tử khác như điện trở, tụ điện, và đế tản nhiệt. Module LED có thiết kế linh hoạt, có thể dễ dàng lắp ráp vào các hệ thống chiếu sáng hoặc màn hình điện tử lớn. Nhờ vào hiệu suất phát sáng cao, độ bền và khả năng tiết kiệm năng lượng, module LED được sử dụng rộng rãi trong các ứng dụng như biển quảng cáo, màn hình LED, và đèn chiếu sáng.

Cấu tạo module LED

Module LED là một thiết bị điện tử được cấu tạo từ nhiều thành phần kết hợp với nhau để tạo ra ánh sáng hiệu quả và bền bỉ

1. Chip LED: Đây là thành phần cốt lõi của module LED, nơi ánh sáng được tạo ra. Mỗi module có thể chứa từ vài chục đến hàng trăm chip LED tùy thuộc vào thiết kế và ứng dụng. Các chip LED này có thể là loại SMD, DIP, hoặc COB.

2. Bảng mạch PCB (Printed Circuit Board): Bảng mạch in là nền tảng để gắn các chip LED và các linh kiện điện tử khác. PCB thường được làm từ vật liệu có khả năng tản nhiệt tốt như nhôm hoặc đồng để hỗ trợ trong việc giảm nhiệt độ cho chip LED.

3. Điện trở (Resistor): Điện trở được sử dụng để điều chỉnh và ổn định dòng điện chạy qua các chip LED, đảm bảo chúng hoạt động ở mức công suất an toàn và ổn định.

4. Tụ điện (Capacitor): Tụ điện giúp lọc và ổn định điện áp cung cấp cho các chip LED, bảo vệ chúng khỏi các dao động điện áp có thể gây hư hại.

5. Đế tản nhiệt (Heat Sink): Đế tản nhiệt giúp phân tán nhiệt lượng sinh ra trong quá trình hoạt động của module LED, kéo dài tuổi thọ của chip LED và duy trì hiệu suất phát sáng ổn định.

6. Lớp phủ bảo vệ (Encapsulation/Coating): Lớp phủ bảo vệ, thường làm từ nhựa epoxy hoặc silicone, bao phủ bề mặt của chip LED để bảo vệ khỏi bụi, độ ẩm và các tác động cơ học.

7. Đầu nối (Connector): Các đầu nối được sử dụng để kết nối module LED với nguồn điện và các hệ thống điều khiển. Đầu nối có thể là các chân cắm hoặc dây cáp, tùy thuộc vào thiết kế của module.

8. Lens/Optic (Thấu kính/Quang học): Một số module LED được trang bị thấu kính hoặc bộ phận quang học để điều chỉnh hướng và phân phối ánh sáng, tối ưu hóa hiệu quả chiếu sáng theo yêu cầu của ứng dụng.

Xem thêm: Module LED 3 màu là gì? Mua module LED RGB giá rẻ làm màn hình LED

Nguyên lý hoạt động của Module LED

Nguyên lý hoạt động của module LED dựa trên việc điều khiển dòng điện chạy qua các chip LED để tạo ra ánh sáng

1. Cung cấp nguồn điện: Module LED được kết nối với nguồn điện, thường là điện áp một chiều (DC) như 5V, 12V, hoặc 24V, tùy thuộc vào thiết kế của module. Khi nguồn điện được cấp, dòng điện sẽ bắt đầu chạy qua module.

2. Điều chỉnh dòng điện qua điện trở: Dòng điện đi qua các điện trở được lắp đặt trên bảng mạch PCB. Các điện trở này có nhiệm vụ điều chỉnh và hạn chế dòng điện, đảm bảo rằng mỗi chip LED nhận được dòng điện ở mức an toàn, tránh bị quá tải hay quá nhiệt.

3. Phát sáng từ chip LED: Khi dòng điện đi qua các chip LED, nó tạo ra sự di chuyển của các electron bên trong vật liệu bán dẫn của chip. Khi các electron và lỗ trống tái hợp, năng lượng được giải phóng dưới dạng ánh sáng. Màu sắc và cường độ của ánh sáng phụ thuộc vào loại vật liệu bán dẫn và cấu trúc của chip LED.

4. Phân tán nhiệt lượng qua đế tản nhiệt: Trong quá trình phát sáng, chip LED sẽ sinh nhiệt. Nhiệt lượng này được truyền qua đế tản nhiệt, thường được làm từ vật liệu có khả năng dẫn nhiệt cao như nhôm hoặc đồng. Đế tản nhiệt giúp giảm nhiệt độ cho module, duy trì hiệu suất phát sáng và kéo dài tuổi thọ của LED.

5. Điều chỉnh ánh sáng qua thấu kính (nếu có): Một số module LED được trang bị thấu kính hoặc bộ phận quang học để điều chỉnh hướng chiếu sáng. Thấu kính giúp tập trung ánh sáng hoặc phân tán ánh sáng đều ra môi trường xung quanh, tùy thuộc vào yêu cầu của ứng dụng.

6. Bảo vệ module: Lớp phủ bảo vệ trên bề mặt module LED giúp bảo vệ các linh kiện điện tử khỏi các yếu tố bên ngoài như bụi, độ ẩm, và các tác động vật lý. Điều này giúp đảm bảo module hoạt động ổn định và bền bỉ trong thời gian dài.

Phân loại Module LED

Module LED có thể được phân loại theo nhiều tiêu chí khác nhau như cấu tạo, ứng dụng, công nghệ, màu sắc, và hình dạng. Dưới đây là các phân loại chi tiết:

1. Phân loại theo cấu tạo

• Module LED DIP (Dual In-line Package): Sử dụng các bóng LED DIP, có hai chân dẫn điện cắm vào bảng mạch. Đây là loại LED truyền thống, thường có vỏ bọc nhựa để bảo vệ chip LED bên trong. Thường được sử dụng trong các bảng hiệu ngoài trời, biển quảng cáo cỡ lớn do khả năng chịu được môi trường khắc nghiệt.

• Module LED SMD (Surface-Mounted Device): Sử dụng chip LED SMD gắn trực tiếp lên bề mặt bảng mạch. LED SMD có kích thước nhỏ gọn hơn LED DIP và có hiệu suất phát sáng cao hơn. Rất phổ biến trong các màn hình LED, biển hiệu trong nhà, đèn nền quảng cáo, và các thiết bị điện tử khác.

• Module LED COB (Chip on Board): Gồm nhiều chip LED nhỏ gắn trên một bảng mạch đơn. Điều này giúp tăng cường độ sáng và cải thiện khả năng tản nhiệt. Chủ yếu dùng trong các đèn chiếu sáng công nghiệp, đèn pha LED, và các ứng dụng đòi hỏi nguồn sáng mạnh mẽ.

• Module LED MCOB (Multi-Chip on Board): Là phiên bản nâng cấp của LED COB, với nhiều chip LED hơn trên cùng một bảng mạch, giúp tăng hiệu suất phát sáng. Sử dụng trong các đèn LED công suất cao, đèn đường, và các ứng dụng công nghiệp.

2. Phân loại theo ứng dụng

• Module LED quảng cáo: Được thiết kế để tạo ra các bảng hiệu quảng cáo lớn, có khả năng chịu đựng thời tiết khắc nghiệt, với khả năng hiển thị hình ảnh và video. Các biển quảng cáo ngoài trời, màn hình LED hiển thị nội dung.

• Module LED chiếu sáng: Chủ yếu dùng để cung cấp ánh sáng cho các khu vực rộng lớn hoặc đặc biệt. Có khả năng tản nhiệt tốt và tuổi thọ cao. Đèn đường, đèn pha, chiếu sáng trong nhà và ngoài trời.

• Module LED trang trí: Thường có thiết kế nhỏ gọn, đa dạng về màu sắc và hình dạng để tạo hiệu ứng ánh sáng trang trí. Trang trí nội thất, đèn trang trí, đèn nền cho bảng hiệu, và các ứng dụng thẩm mỹ khác.

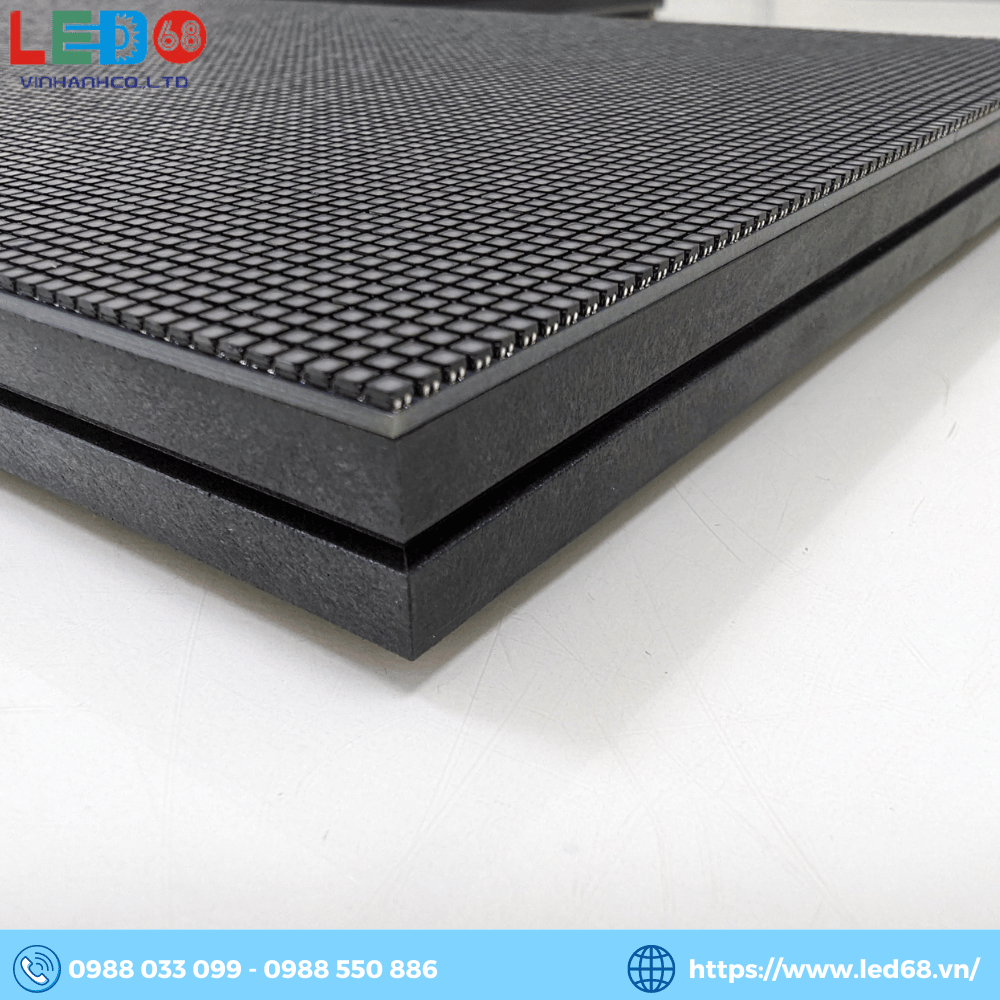

• Module LED ma trận (Matrix LED): Gồm nhiều bóng LED sắp xếp theo dạng ma trận, có khả năng hiển thị các ký tự, hình ảnh động, hoặc video. Màn hình LED hiển thị thông tin, biển quảng cáo số, bảng thông báo điện tử.

3. Phân loại theo công nghệ

• Module LED đơn sắc (Single Color): Chỉ phát ra một màu duy nhất, có thể là màu đỏ, xanh, hoặc trắng. Thường có chi phí thấp và ứng dụng đơn giản. Đèn tín hiệu, biển hiệu nhỏ, đèn báo.

• Module LED 3 màu (Dual Color): Có thể phát ra một màu hoặc 2 màu cùng lúc để tạo ra màu thứ 3. Có thể là màu đỏ, xanh, vàng.

• Module LED full màu: Tích hợp các chip LED RGB (Red, Green, Blue) trong một module, cho phép tạo ra nhiều màu sắc khác nhau. Màn hình LED quảng cáo, hệ thống chiếu sáng sân khấu, đèn trang trí có hiệu ứng màu sắc động.

• Module LED điều chỉnh màu (Tunable White): Có khả năng điều chỉnh nhiệt độ màu từ ánh sáng trắng ấm (2700K) đến ánh sáng trắng lạnh (6500K), tạo sự linh hoạt trong chiếu sáng. Chiếu sáng nội thất, chiếu sáng môi trường làm việc, nơi cần thay đổi ánh sáng theo nhu cầu.

4. Phân loại theo kích thước và hình dạng:

• Module LED hình vuông: Có hình vuông với các kích thước khác nhau, thường được sử dụng trong các biển quảng cáo cỡ lớn hoặc màn hình LED.

• Module LED hình chữ nhật: Thiết kế dạng hình chữ nhật, phù hợp cho các ứng dụng yêu cầu diện tích chiếu sáng hẹp nhưng dài

• Module LED tròn: Có thiết kế dạng tròn, thường dùng trong đèn trang trí hoặc các ứng dụng cần hiệu ứng ánh sáng đồng đều theo mọi hướng

• Module LED thanh Dạng thanh dài, có thể gắn nối tiếp với nhau để mở rộng diện tích chiếu sáng

5. Phân loại theo môi trường sử dụng

• Module LED trong nhà (Indoor LED Module): Thiết kế để sử dụng trong nhà, không cần khả năng chống nước hay chịu đựng thời tiết khắc nghiệt

• Module LED ngoài trời (Outdoor LED Module): Chống nước, chống bụi, và chịu được điều kiện thời tiết khắc nghiệt. Thường có vỏ bọc bảo vệ và khả năng tản nhiệt tốt.

Các loại module LED này đáp ứng đa dạng nhu cầu trong lĩnh vực chiếu sáng và quảng cáo, từ những ứng dụng nhỏ gọn đến những hệ thống lớn phức tạp. Việc lựa chọn loại module LED phù hợp phụ thuộc vào yêu cầu cụ thể của dự án, điều kiện môi trường, và mục đích sử dụng.

Ứng dụng của Module LED

Module LED có ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau nhờ vào sự đa dạng về loại hình, kích thước, và tính năng của nó

1. Biển quảng cáo và màn hình hiển thị

• Biển quảng cáo ngoài trời: Module LED được sử dụng trong các biển quảng cáo cỡ lớn, hiển thị nội dung đa dạng như hình ảnh, video, hoặc văn bản. Nhờ khả năng chống nước và chịu được thời tiết khắc nghiệt, chúng phù hợp với các ứng dụng ngoài trời.

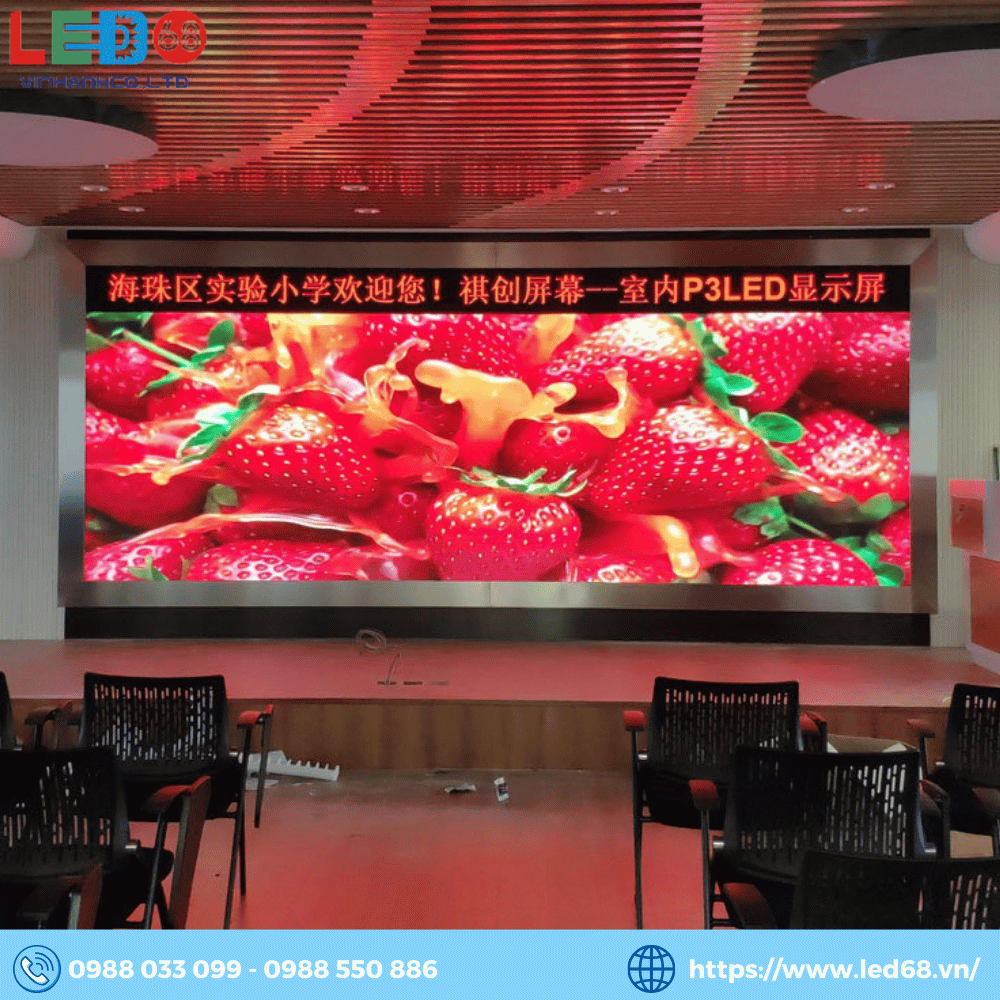

• Màn hình LED trong nhà: Các trung tâm thương mại, sân bay, và nhà ga thường sử dụng màn hình LED trong nhà để hiển thị thông tin, quảng cáo, hoặc chỉ dẫn. Module LED trong nhà có độ phân giải cao, hình ảnh sắc nét và màu sắc sống động.
• Biển hiệu cửa hàng: Module LED được sử dụng để tạo biển hiệu cho các cửa hàng, nhà hàng, quán cafe... giúp thu hút sự chú ý của khách hàng.

2. Chiếu sáng

• Đèn đường và đèn công cộng: Module LED thường được sử dụng trong đèn đường và các thiết bị chiếu sáng công cộng. Nhờ khả năng tiết kiệm năng lượng, tuổi thọ cao và ánh sáng mạnh mẽ, chúng là lựa chọn tối ưu cho chiếu sáng ngoài trời.
• Chiếu sáng nội thất: Trong các ứng dụng chiếu sáng nội thất, Module LED có thể được sử dụng để tạo ánh sáng gián tiếp, đèn trần, đèn bàn, hay đèn trang trí. Độ bền cao và khả năng điều chỉnh màu sắc là những ưu điểm nổi bật.
• Chiếu sáng công nghiệp: Module LED công suất cao được sử dụng trong chiếu sáng nhà xưởng, kho bãi, và các khu vực sản xuất. Chúng cung cấp ánh sáng mạnh mẽ và ổn định, giảm chi phí vận hành và bảo trì.

3. Trang trí

• Trang trí kiến trúc: Module LED thường được dùng để tạo các hiệu ứng ánh sáng trang trí trên các tòa nhà, cầu đường, và các công trình kiến trúc. Ánh sáng LED có thể thay đổi màu sắc và cường độ, giúp tạo ra những không gian ấn tượng và bắt mắt.
• Đèn trang trí sự kiện: Tại các sự kiện, Module LED được sử dụng để trang trí sân khấu, phòng tiệc, hoặc không gian ngoài trời. Khả năng tùy chỉnh màu sắc và hiệu ứng ánh sáng mang lại không khí sôi động và hấp dẫn.

4. Hệ thống hiển thị thông tin

• Bảng thông tin điện tử: Các bảng thông tin LED thường được sử dụng tại các sân vận động, nhà ga, và trạm xe buýt để hiển thị thông tin về lịch trình, thời gian, hoặc thông báo. Module LED cho phép hiển thị văn bản rõ ràng, dễ đọc ngay cả từ xa.
• Màn hình ma trận LED: Ứng dụng trong các hệ thống hiển thị thông tin công cộng, màn hình ma trận LED có thể hiển thị nội dung động như các thông báo, cảnh báo, hoặc chỉ dẫn giao thông.

5. Thiết bị điện tử và gia dụng

• Đèn LED cho đồ điện tử: Module LED được sử dụng trong các thiết bị điện tử như tivi, màn hình máy tính, đèn flash của điện thoại, và các thiết bị điều khiển. Chúng cung cấp ánh sáng hiệu quả và ổn định, giúp cải thiện trải nghiệm người dùng.
• Thiết bị gia dụng: Các thiết bị gia dụng như tủ lạnh, máy giặt, và lò vi sóng cũng tích hợp Module LED để cung cấp ánh sáng nội thất hoặc chỉ báo trạng thái hoạt động.

6. Ứng dụng trong ô tô

• Đèn pha và đèn hậu: Module LED đang ngày càng phổ biến trong đèn pha, đèn hậu và các đèn tín hiệu trên ô tô nhờ vào hiệu suất cao, tuổi thọ dài và khả năng tiết kiệm năng lượng.
• Đèn nội thất ô tô: Các đèn LED trang trí nội thất ô tô giúp tạo không gian sang trọng và hiện đại, đồng thời tiêu thụ ít năng lượng hơn so với đèn truyền thống.

7. Ứng dụng trong y tế

• Thiết bị chiếu sáng y tế: Module LED được sử dụng trong các thiết bị chiếu sáng y tế, chẳng hạn như đèn phẫu thuật, đèn chiếu soi, và các thiết bị chẩn đoán hình ảnh. Ánh sáng LED giúp đảm bảo độ chính xác cao và giảm thiểu sự mỏi mắt cho các bác sĩ.
• Thiết bị chăm sóc sức khỏe: Module LED còn được ứng dụng trong các thiết bị chăm sóc sức khỏe như máy trị liệu ánh sáng, giường điều trị ánh sáng UV cho trẻ sơ sinh, giúp nâng cao hiệu quả điều trị.

8. Biển hiệu chỉ dẫn giao thông

• Biển báo giao thông: Các biển báo giao thông sử dụng Module LED để hiển thị thông tin về làn đường, tốc độ giới hạn, hoặc các cảnh báo giao thông khác. Ánh sáng LED đảm bảo biển báo dễ nhìn thấy cả ngày và đêm.
• Hệ thống đèn tín hiệu: Đèn tín hiệu giao thông sử dụng Module LED để hiển thị các tín hiệu xanh, đỏ, vàng với độ tin cậy cao và tuổi thọ dài, giúp quản lý giao thông hiệu quả hơn.

9. Ứng dụng trong giải trí

• Hệ thống ánh sáng sân khấu: Module LED được sử dụng trong các hệ thống ánh sáng sân khấu, giúp tạo ra các hiệu ứng ánh sáng độc đáo và phong phú cho các buổi biểu diễn, sự kiện hoặc chương trình truyền hình.
• Bảng hiệu LED cho câu lạc bộ, quán bar: Các bảng hiệu LED tạo điểm nhấn và thu hút sự chú ý tại các quán bar, câu lạc bộ, với ánh sáng bắt mắt và dễ dàng tùy chỉnh.

Những thông số quan trọng của Module LED

• Kích thước và Độ phân giải: Kích thước module và số lượng điểm ảnh ảnh hưởng đến chất lượng hình ảnh.
• Khoảng cách điểm ảnh (Pixel Pitch): Khoảng cách giữa các điểm ảnh, ảnh hưởng đến độ sắc nét.
• Cường độ sáng (Brightness): Mức độ sáng của màn hình, quan trọng cho ứng dụng ngoài trời.
• Tỉ lệ tương phản (Contrast Ratio): Tỉ lệ giữa ánh sáng sáng nhất và tối nhất, ảnh hưởng đến độ rõ nét hình ảnh.
• Độ phân giải màu (Color Resolution): Số lượng màu sắc hiển thị, ảnh hưởng đến độ chính xác màu.
• Tần số làm tươi (Refresh Rate): Tần số cập nhật hình ảnh, quan trọng để giảm nhấp nháy.
• Độ chính xác màu (Color Accuracy): Đo lường độ chính xác của màu sắc hiển thị.
• Góc nhìn (Viewing Angle): Góc tối đa nhìn thấy hình ảnh rõ ràng.
• Tuổi thọ (Lifespan): Thời gian hoạt động trước khi giảm cường độ sáng.
• Khả năng chống nước và bụi (IP Rating): Chỉ số bảo vệ chống yếu tố môi trường.
• Điện áp và Dòng điện vận hành: Yêu cầu về điện để đảm bảo hoạt động ổn định.
