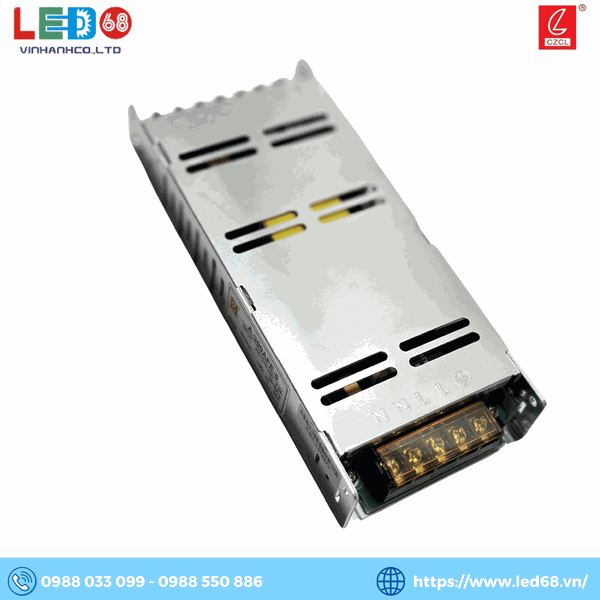

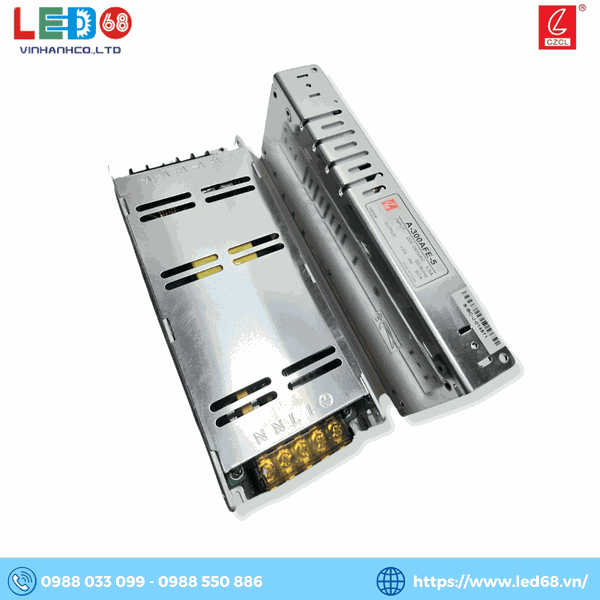

Nguồn 5V60A CZCL A-300AFE-5 là nguồn led 5v không quạt. Nó có thể được áp dụng cho màn hình LED, đèn báo LED và các ứng dụng màn hình LED khác. Nguồn này có thiết kế siêu mỏng, có thể hoạt động ở nhiệt độ cao và có thể thích nghi với nhiều yêu cầu về kích thước hộp khác nhau. Hiệu suất siêu cao, thiết kế vỏ nhỏ gọn và khả năng tản nhiệt tốt đảm bảo cho việc làm việc ổn định trong dài hạn. Cùng tìm hiểu chi tiết về nguồn LED này
Thông số kỹ thuật của Nguồn 5V60A CZCL A-300AFE-5
| Thuộc tính |
Giá trị |
| Phạm vi điện áp đầu vào |
176～264VAC |
| Dòng điện đầu vào |
230VAC/3.8A |
| Hiệu suất |
≥88% |
| Dải tần số |
47～63HZ |
| Dòng rò rỉ |
<1 mA/240VAC |
| Dòng xung khởi đầu |
Khởi động lạnh 80A/230VAC |
| Điện áp DC |
5V |
| Dòng điện định mức |
60A |
| Công suất |
300W |
| Sóng nhiễu và tiếng ồn |
≤200mVp-p |
| Thời gian thiết lập, thời gian tăng điện áp |
3000ms, 100ms/（220VAC) 100% load |
| Thời gian duy trì |
5ms/220VAC 100% load |
| Độ ổn định dòng |
±0.5% (line regulation) |
| Độ ổn định tải |
±2.0% (load regulation) |
| Độ chính xác điện áp đầu ra |
±2.0% |
| EMS |
Tham khảo: EN55035; EN61000-4-2,3,4,5,6,8,11 |
| Dòng điện hài hòa |
Tham khảo: GB17625.1;EN61000-3-2,-3 |
| EMC |
Tham khảo: EN55032 |
| Tiêu chuẩn an toàn |
Tham khảo: GB4943/UL1012 |
| Điện áp chịu được |
I/P-O/P:3KVac/10mA; I/P-CASE:1.5KVac/10mA; O/P-CASE:0.5KVDC/10mA Testing time:1min |
| Độ cách điện |
I/P-O/P:100M ohms; I/P-Case:100M ohms; O/P-Case:100M ohms |
| Quá áp |
/ |
| Quá tải |
120～150% rated Hiccup mode, tự khôi phục tự động sau khi điều kiện lỗi được loại bỏ |
| Quá nhiệt |
/ |
| Ngắn mạch |
Hiccup mode, tự khôi phục tự động sau khi điều kiện lỗi được loại bỏ |
| Nhiệt độ và độ ẩm hoạt động |
-25℃~70℃, 20%~95%RH không ngưng tụ (tham khảo đường cong giảm) |
| Nhiệt độ và độ ẩm lưu trữ |
-40℃~80℃; 10%~95%RH không ngưng tụ |
| Rung động |
Dải tần số 10 ~ 500Hz, gia tốc 2G, mỗi chu kỳ quét trong 10 phút, 6 chu kỳ quét theo trục X, Y, Z |
| Va đập |
Gia tốc: 20g, thời gian: 11ms, 3 va đập theo trục X, Y, Z |
| Độ cao |
2000m (mỗi 100m cao hơn 2000m, nhiệt độ môi trường giảm đi 0.6 ℃) |
| MTBF |
25℃: 250,000 giờ, MIL-217 Method |
| Kích thước |
1908230 mm（Dài * Rộng * Cao） |
| Đóng gói |
0.36Kg/chiếc, 30 chiếc/thùng, 12KG/thùng |
| Chế độ làm mát |
☑ Không khí tự do |
| Chế độ mở rộng |
☑ Nắp kết nối |
Một số lưu ý khi sử dụng sản phẩm
-
Tăng tuổi thọ: Đề xuất cấu hình tải nhiều hơn 30% so với phần còn lại để gia tăng tuổi thọ. Ví dụ: Nếu thiết bị yêu cầu 100W, hãy sử dụng công suất không ít hơn 130W.
-
Kiểm tra nhiễu: Sử dụng máy dao động 20MHz tại cổng ra điện năng. Dây đo máy dao động không quá 12mm và nối song song với tụ điện điện ly 47uF và bộ điện trở điện dung tần số cao 0.1uF.
-
Điều kiện kiểm tra: Tất cả các kiểm tra hiệu suất điện đều thực hiện ở nhiệt độ 25°C.
-
Tản nhiệt: Khi sản phẩm được sử dụng ở tải đầy đủ, hãy thêm tấm nhôm có diện tích 400 * 400 * 3mm để tản nhiệt phụ trợ.
-
Kiểm tra EMC: Nguồn cung cấp là một phần của các thành phần của hệ thống thiết bị. Tất cả các kiểm tra EMC đều được thực hiện bằng cách lắp mẫu trên tấm kim loại. Đảm bảo xác nhận nguồn cung cấp với thiết bị terminal để đảm bảo tính tương thích điện từ.
Hướng dẫn sử dụng nguồn 5V60A CZCL A-300AFE-5
-
Tuân theo kích thước cơ khí và phương pháp lắp đặt khi lắp đặt sản phẩm.
-
Trước khi đưa vào hoạt động, kiểm tra và hiệu chỉnh các kết nối trên các terminal để đảm bảo đúng cấu hình.
-
Sử dụng bộ đo đa năng để đo dây lửa, dây trung tính và dây đất có bị ngắn mạch không trước khi bật nguồn.
-
Không vượt quá giá trị định mức của nguồn cung cấp khi sử dụng để tránh ảnh hưởng đến độ tin cậy của sản phẩm.
-
Đảm bảo đất đai (dây đất > AWG18#) được kết nối đất đai một cách đáng tin cậy để đảm bảo an toàn và giảm nhiễu.
Đánh giá
Nguồn 5V60A CZCL A-300AFE-5 có hiệu suất đạt ≥87%, chuyển đổi điện năng từ nguồn điện vào thành nguồn điện DC ổn định một cách hiệu quả, giúp tiết kiệm năng lượng và giảm tổn thất nhiệt.
Độ ổn định và chất lượng điện áp ra được đảm bảo với độ chính xác lên đến ±3.0%, cung cấp nguồn điện ổn định và chất lượng cho các thiết bị LED.
Nguồn 5V60A CZCL A-300AFE-5 được trang bị các tính năng bảo vệ như bảo vệ quá tải, ngắn mạch và chống nhiệt, giúp bảo vệ nguồn điện và thiết bị kết nối khỏi các tình huống nguy hiểm và sự cố.
Với tiêu chuẩn chất lượng EMC và các tiêu chuẩn an toàn quốc tế, nguồn 5V60A CZCL A-300AFE-5 đảm bảo tuân thủ các yêu cầu về an toàn và tương thích điện từ, giúp bảo vệ cả nguồn và các thiết bị kết nối.
Với kích thước nhỏ gọn và thiết kế không quạt làm mát, nguồn 5V60A CZCL A-300AFE-5 phù hợp cho các ứng dụng có không gian hạn chế và yêu cầu yên tĩnh. Thiết kế tản nhiệt tốt giúp giảm nhiệt độ hoạt động và tăng tuổi thọ của nguồn.
Với khả năng hoạt động ở nhiệt độ từ -25℃ đến 70℃ và độ ẩm từ 20% đến 95%RH, nguồn 5V60A CZCL A-300AFE-5 có thể hoạt động đáng tin cậy trong môi trường làm việc khắc nghiệt.
Có thể nói nguồn 5V60A CZCL A-300AFE-5 là một lựa chọn lý tưởng cho các ứng dụng LED display và LED indicator light, với hiệu suất cao, tính ổn định, và tính bảo vệ toàn diện.
