Phụ kiện màn hình LED bao gồm những gì?

1. Module LED

Module LED là một khối cấu trúc cơ bản được thiết kế để tạo nên màn hình LED. Mỗi module LED bao gồm các linh kiện điện tử được tích hợp trên một bảng mạch (PCB), có khả năng hiển thị hình ảnh, video hoặc văn bản thông qua các điểm ảnh (pixel) từ các bóng đèn LED.

Cấu tạo của Module LED

1. Bóng LED: Thành phần chính phát sáng, tạo nên điểm ảnh (pixel). Gồm 3 màu cơ bản: Red (đỏ), Green (xanh lá), Blue (xanh dương), phối hợp để tạo ra nhiều màu sắc.
2. PCB (Printed Circuit Board): Bảng mạch in chứa các linh kiện điện tử, đảm bảo các tín hiệu điện và dữ liệu được truyền đúng cách.

3. IC điều khiển (Driver IC): Điều khiển hoạt động của bóng LED, đảm bảo độ sáng và màu sắc chính xác.

4. Vỏ module: Là khung bảo vệ bóng LED và bảng mạch, thường làm từ nhựa hoặc hợp kim nhôm, giúp tăng độ bền và chống nước (đối với loại ngoài trời).

5. Cổng kết nối (HUB75): Kết nối tín hiệu từ card điều khiển đến module LED.

Phân loại module LED (Theo môi trường sử dụng là chủ yếu)

• Module LED Trong nhà (Indoor): Độ sáng thấp hơn, góc nhìn rộng, không chống nước.
• Module LED Ngoài trời (Outdoor): Độ sáng cao, chống nước

2. Khung màn hình (Cabinet)

Khung màn hình LED (Cabinet) là cấu trúc vật lý được thiết kế để gắn và bảo vệ các module LED, tạo thành một màn hình LED hoàn chỉnh. Khung màn hình đóng vai trò hỗ trợ kết cấu, bảo vệ các linh kiện bên trong và đảm bảo màn hình hoạt động ổn định trong mọi điều kiện lắp đặt.

Cấu tạo và đặc điểm của Cabinet

1. Vật liệu chế tạo

   • Thép: Bền, chắc chắn, giá thành thấp nhưng nặng hơn.
   • Nhôm: Nhẹ, tản nhiệt tốt, chống ăn mòn, thường dùng cho màn hình cao cấp.
   • Nhôm đúc: Chịu lực tốt, có thiết kế tối ưu cho việc tháo lắp nhanh.

2. Kích thước chuẩn

   • Kích thước Cabinet thường được tiêu chuẩn hóa, ví dụ: 500x500mm, 500x1000mm, 960x960mm,... để dễ dàng lắp ráp và thay thế.

3. Cấu trúc Cabinet

   • Mặt trước: Gắn các module LED.
   • Mặt sau: Gắn card thu tín hiệu, nguồn điện và các linh kiện khác.
   • Khóa nhanh: Giúp lắp ráp các Cabinet với nhau dễ dàng.

Phân loại Cabinet

1. Theo thiết kế:

   • Cabinet có cánh: Cánh cửa phía sau giúp dễ dàng bảo trì và thay thế linh kiện.
   • Cabinet không cánh: Thiết kế kín, chống bụi và nước tốt hơn.

2. Theo vật liệu:

   • Cabinet nhôm đúc: Nhẹ, thẩm mỹ cao, lắp ráp nhanh, phù hợp cho màn hình di động hoặc sự kiện.
   • Cabinet sắt: Giá thành thấp, sử dụng cho màn hình cố định ngoài trời hoặc kích thước lớn.

3. Theo ứng dụng:

   • Cabinet trong nhà (Indoor): Không cần chống nước, thiết kế nhẹ và tinh tế.
   • Cabinet ngoài trời (Outdoor): Chống nước, chống bụi đạt tiêu chuẩn IP65 trở lên.

3. Khung đỡ màn hình LED

Khung đỡ là bộ phận hỗ trợ trong việc cố định màn hình LED tại vị trí mong muốn, đảm bảo màn hình hoạt động ổn định và an toàn trong quá trình sử dụng. Đây là những phụ kiện cần thiết khi lắp đặt màn hình LED, tùy thuộc vào mục đích và môi trường sử dụng.

Đặc điểm:

• Thiết kế chắc chắn: Có khả năng chịu tải cao, đặc biệt với các màn hình LED kích thước lớn.
• Độ linh hoạt: Khung có thể tháo lắp, tùy chỉnh kích thước theo yêu cầu.
• Vật liệu:
  • Khung thép: Chịu lực tốt, phù hợp với màn hình ngoài trời.
  • Khung nhôm: Nhẹ, dễ vận chuyển, thường dùng cho màn hình trong nhà hoặc sự kiện.
• Ứng dụng:
  • Sân khấu và sự kiện: Dùng khung truss nhôm nhẹ, dễ lắp đặt và tháo dỡ.
  • Bảng quảng cáo ngoài trời: Lắp khung thép chịu lực tốt, đảm bảo an toàn trong điều kiện thời tiết khắc nghiệt.
  • Lắp màn hình LED cố định tại mặt đất, ví dụ như ở hội chợ, triển lãm.

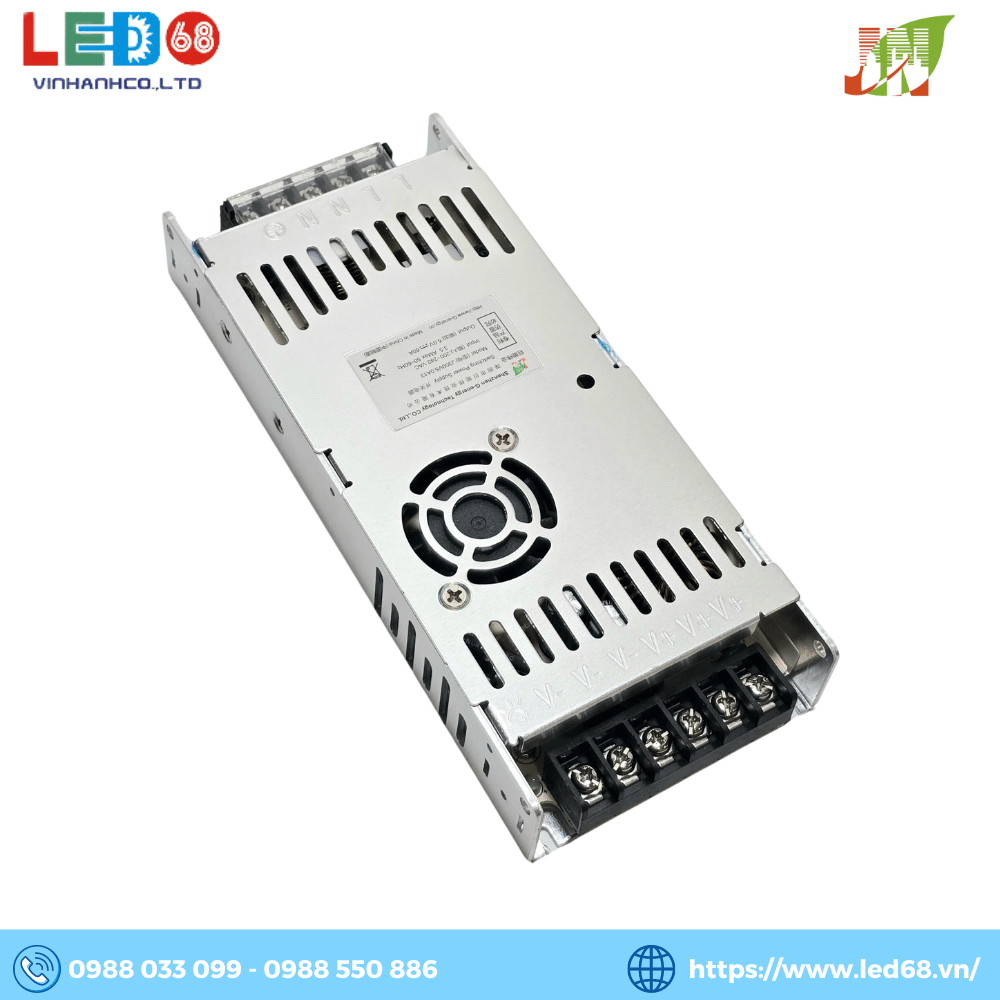

4. Nguồn LED 5V

Nguồn LED 5V là một bộ chuyển đổi điện áp, cung cấp điện áp ổn định 5V cho các module LED và mạch điều khiển

Vai trò của Nguồn LED 5V trong màn hình LED

1. Cung cấp điện năng: Nguồn LED 5V là nguồn cung cấp năng lượng chính cho các module LED, giúp chúng phát sáng và hoạt động ổn định.

2. Ổn định điện áp: Đảm bảo các module LED nhận được điện áp ổn định 5V, ngăn ngừa tình trạng chập cháy hoặc giảm tuổi thọ của module.

3. Hỗ trợ tính năng bảo vệ: Chống quá nhiệt, quá tải và bảo vệ chống ngắn mạch, đảm bảo an toàn trong quá trình hoạt động của màn hình LED.

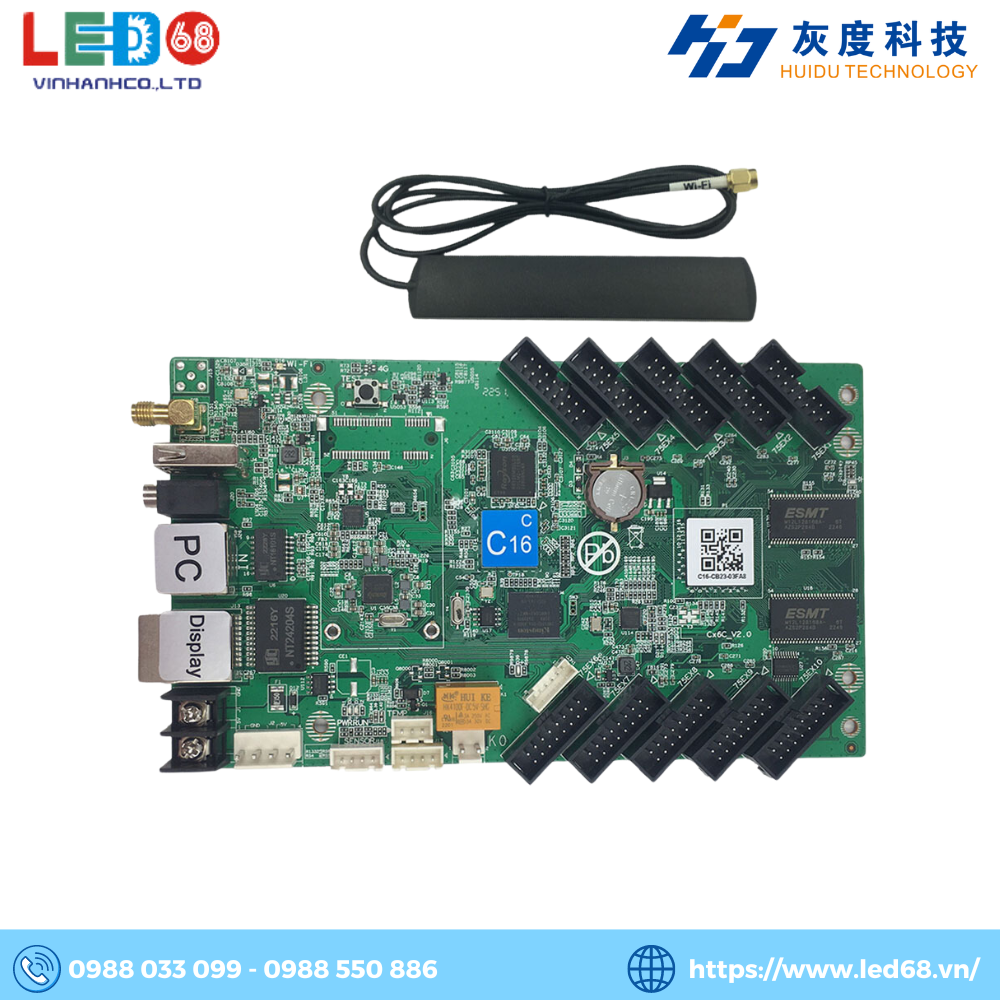

5. Card điều khiển

Card điều khiển trong hệ thống màn hình LED là một thiết bị điện tử quan trọng dùng để quản lý và điều khiển tín hiệu hình ảnh, video, hoặc dữ liệu từ máy tính hoặc các thiết bị phát sóng đến các module LED. Nó chịu trách nhiệm điều phối và đảm bảo rằng các module LED nhận được dữ liệu chính xác và hiển thị đúng thông tin.

Chức năng chính của Card điều khiển:

1. Quản lý tín hiệu hình ảnh: Card điều khiển nhận tín hiệu hình ảnh từ các nguồn như máy tính, đầu thu, hoặc bộ xử lý hình ảnh và truyền tải chúng tới các module LED. Đảm bảo hiển thị hình ảnh/video đúng độ phân giải, màu sắc và độ sáng.

2. Điều chỉnh tín hiệu đầu vào: Chuyển đổi tín hiệu từ các thiết bị phát sóng (như đầu phát video, máy tính) thành tín hiệu điện phù hợp cho các module LED.

3. Điều phối dữ liệu: Các module LED được kết nối với card điều khiển qua các cổng giao tiếp, và card này sẽ chia sẻ dữ liệu từ nguồn phát đến các module một cách chính xác.

4. Hỗ trợ đồng bộ hóa: Card điều khiển có thể quản lý nhiều màn hình LED kết nối với nhau, giúp đồng bộ hóa các màn hình lớn hoặc chuỗi màn hình LED.

5. Bảo vệ và quản lý hoạt động: Card điều khiển thường có các tính năng bảo vệ như bảo vệ quá tải, quá nhiệt, và sự cố tín hiệu, giúp duy trì sự ổn định và bảo vệ các linh kiện trong hệ thống màn hình LED.

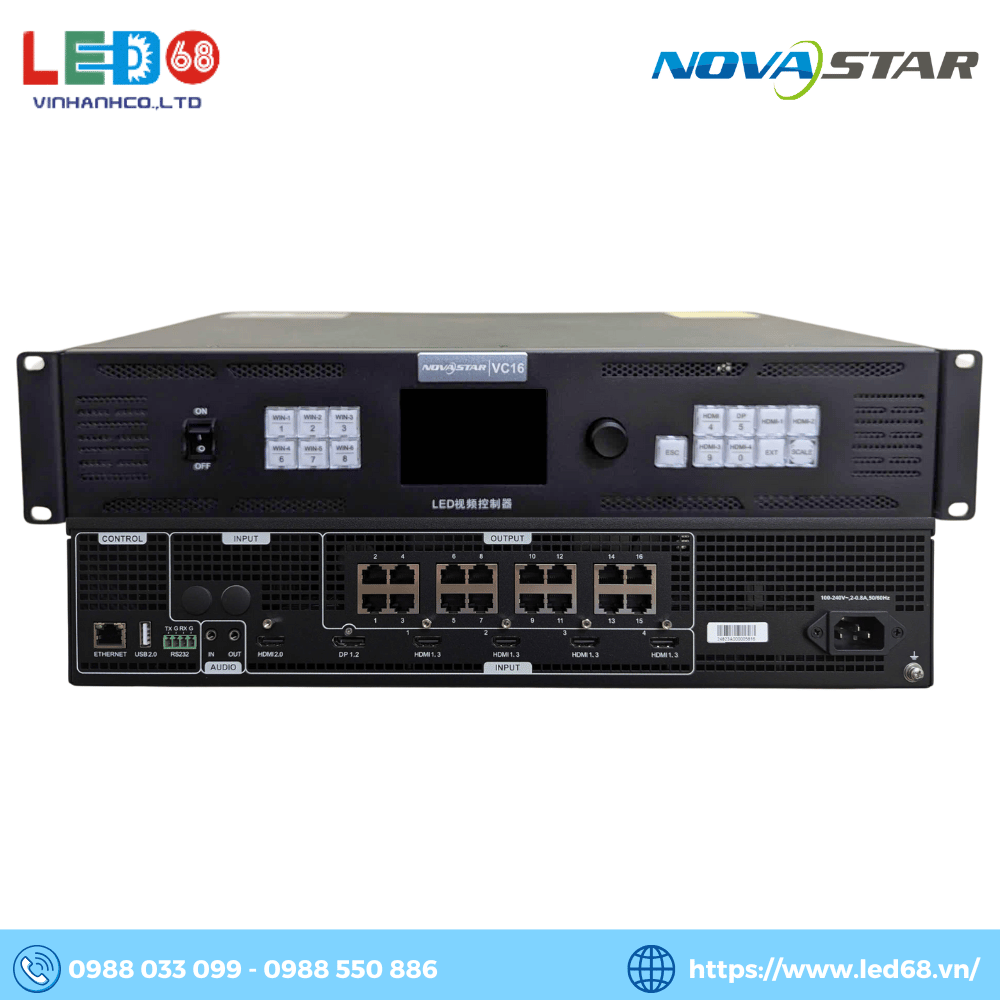

6. Bộ xử lý hình ảnh

Bộ xử lý hình ảnh (Video Processor) là thiết bị điện tử có chức năng xử lý và quản lý tín hiệu hình ảnh (video, hình ảnh tĩnh, hay hiệu ứng) trước khi truyền tải đến các module LED. Trong hệ thống màn hình LED, bộ xử lý hình ảnh giúp điều chỉnh, tối ưu hóa chất lượng hình ảnh và video để chúng được hiển thị đúng trên màn hình LED.

Bộ xử lý hình ảnh có thể được tích hợp vào các hệ thống điều khiển màn hình LED, giúp xử lý tín hiệu đầu vào (từ máy tính, đầu phát video, camera...) và chuyển đổi chúng thành tín hiệu phù hợp với các module LED, đảm bảo hiển thị mượt mà và chính xác.

Chức năng chính của Video Processor

1. Chuyển đổi tín hiệu video: Bộ xử lý video nhận tín hiệu đầu vào từ nhiều nguồn khác nhau như máy tính, camera, đầu phát video, máy chiếu, và chuyển đổi tín hiệu đó thành tín hiệu phù hợp với màn hình LED. Có thể chuyển đổi giữa các chuẩn tín hiệu video khác nhau như HDMI, VGA, SDI, DVI, DisplayPort, v.v.

2. Điều chỉnh độ phân giải: Video Processor giúp điều chỉnh và thay đổi độ phân giải của tín hiệu video đầu vào sao cho phù hợp với độ phân giải của màn hình LED. Điều này giúp hiển thị hình ảnh sắc nét, không bị vỡ hình, và đảm bảo tính chính xác trong việc hiển thị thông tin.

3. Tối ưu hóa hình ảnh: Bộ xử lý video có khả năng điều chỉnh các yếu tố như độ sáng, độ tương phản, màu sắc và độ nét của video để mang đến hình ảnh chất lượng cao nhất. Tính năng này giúp tạo ra hình ảnh sống động và chân thật hơn khi hiển thị trên màn hình LED.

4. Hỗ trợ hiệu ứng video: Video Processor có thể tạo ra các hiệu ứng hình ảnh đặc biệt như chuyển cảnh, hiệu ứng zoom in/out, chuyển động, và các hiệu ứng đồ họa. Các hiệu ứng này thường được sử dụng trong các sự kiện, chương trình nghệ thuật, hoặc các màn hình quảng cáo, giúp tạo ấn tượng mạnh mẽ với khán giả.

5. Chia màn hình (Multiview): Bộ xử lý video hỗ trợ chia màn hình để hiển thị nhiều nguồn video đồng thời trên một màn hình lớn hoặc hệ thống video wall. Tính năng này cho phép người dùng hiển thị nhiều nội dung khác nhau trên cùng một màn hình mà không làm mất đi sự đồng bộ hay giảm chất lượng hiển thị.

6. Tăng cường đồng bộ hóa (Synchronization): Video Processor giúp đồng bộ hóa hình ảnh/video giữa các màn hình LED, đặc biệt trong các hệ thống video wall hoặc khi có nhiều màn hình LED được kết nối với nhau. Đồng bộ hóa là rất quan trọng trong việc hiển thị các video, hình ảnh liên tục mà không bị gián đoạn hoặc lệch nhịp.

7. Tối ưu hóa tín hiệu đầu vào: Bộ xử lý video có khả năng lọc và tối ưu hóa tín hiệu đầu vào, loại bỏ các nhiễu và làm mượt tín hiệu trước khi gửi đến màn hình LED, đảm bảo chất lượng hình ảnh không bị giảm sút.

7. Các phụ kiện khác

• Cáp tín hiệu (Cáp tín hiệu HUB75): Cáp tín hiệu HUB75 là một trong những phụ kiện quan trọng trong hệ thống màn hình LED. Cáp này truyền tải tín hiệu từ bộ điều khiển hoặc bộ xử lý hình ảnh đến các module LED. Cáp có 16 dây dẫn, giúp truyền tín hiệu đồng bộ giữa các module LED.

• Dây nguồn (Power Cables): Dây nguồn cung cấp điện cho các module LED. Đây là phụ kiện không thể thiếu trong việc cung cấp năng lượng cho hệ thống. Các dây nguồn cần phải đáp ứng đúng tiêu chuẩn về điện áp và dòng điện phù hợp với các module LED (5V)

• Cáp LAN (Ethernet Cable): Cáp LAN dùng để kết nối các thiết bị trong hệ thống màn hình LED với nhau qua mạng nội bộ, giúp truyền tải tín hiệu và thông tin điều khiển giữa các bộ xử lý, card điều khiển và màn hình LED.

Trên đây là các phụ kiện màn hình LED bắt buộc phải có, ngoài ra còn một số phụ kiện khác không được nhắc đến do tùy trường hợp sử dụng.
