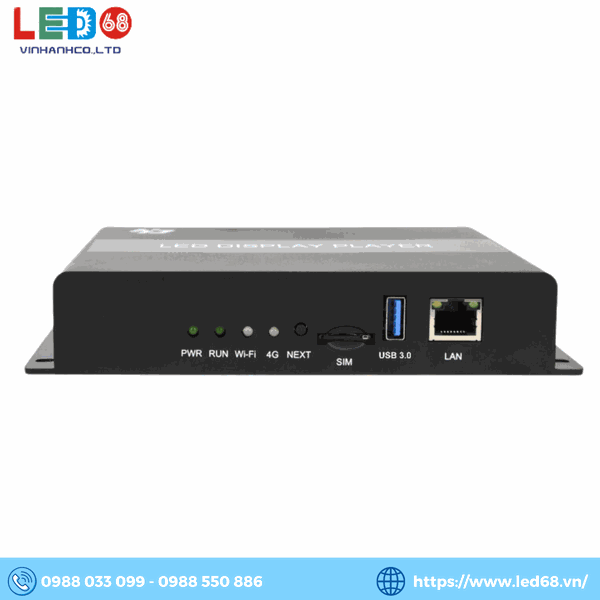

HD A3L là trình phát đa phương tiện màn hình LED hỗ trợ phát video, hình ảnh, ảnh động GIF, văn bản, tài liệu WPS, bảng biểu, đồng hồ, thời gian và các chương trình khác. Cùng LED68 tìm hiểu chi tiết sản phẩm này.
Ưu điểm nổi bật của HD A3L
Đầu vào
Hỗ trợ 1 cổng mạng truyền thông để gỡ lỗi thông số, tốc độ gửi chương trình nhanh hơn;
Hỗ trợ 1 kênh USB2.0, 1 kênh giao tiếp USB3.0, có thể dùng để chèn chương trình và mở rộng dung lượng;
Hỗ trợ giao diện đầu vào cảm biến 1 kênh, kết nối bên ngoài với các cảm biến giám sát môi trường khác nhau.
Đầu ra
Cổng mạng đầu ra 1 Gigabit tiêu chuẩn, màn hình điều khiển thẻ nhận dòng HD-R xếp tầng trực tiếp;
Phạm vi kiểm soát tối đa là 655.360 pixels, hỗ trợ ngang tối đa là 8192 pixels và hỗ trợ dọc tối đa là 3840 pixels;
1 kênh đầu ra âm thanh 2 kênh tiêu chuẩn TRS 3.5mm.
Chức năng
Wi-Fi tiêu chuẩn, hỗ trợ điều khiển không dây APP trên điện thoại di động (hỗ trợ chế độ STA, ở chế độ này, thiết bị có thể kết nối với mạng Wi-Fi gần đó);
Hỗ trợ phát lại cửa sổ video đa kênh (hỗ trợ tối đa 1 kênh 4K hoặc 2 kênh 1080P hoặc 4 kênh 720P hoặc 6 kênh 360P);
Hỗ trợ truy cập 4G (tùy chọn) vào nền tảng XiaoHui Cloud để thực hiện quản lý cụm Internet từ xa.

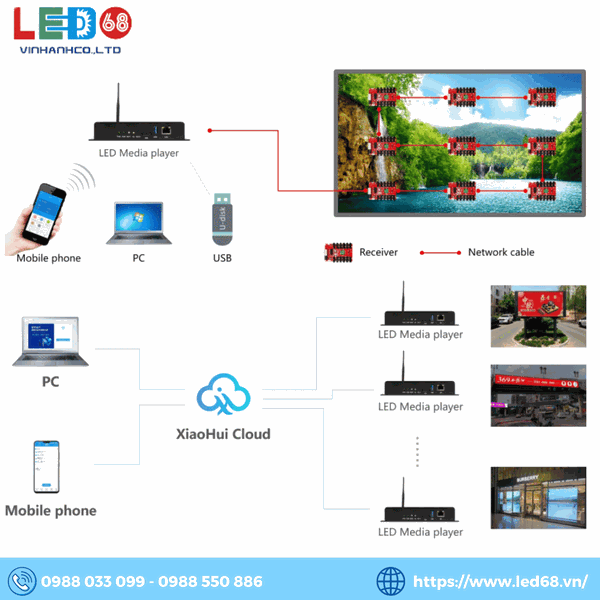

Sơ đồ kết nối - ứng dụng của BOX HD A3L
- Điều khiển một nút, hỗ trợ Wi-Fi, kết nối trực tiếp cổng mạng, giao diện USB để liên lạc.
- Điều khiển cụm hỗ trợ điều khiển từ xa qua Internet.
Bản vẽ kích thước của BOX HD A3L
Giao diện và chú thích BOX HD A3L

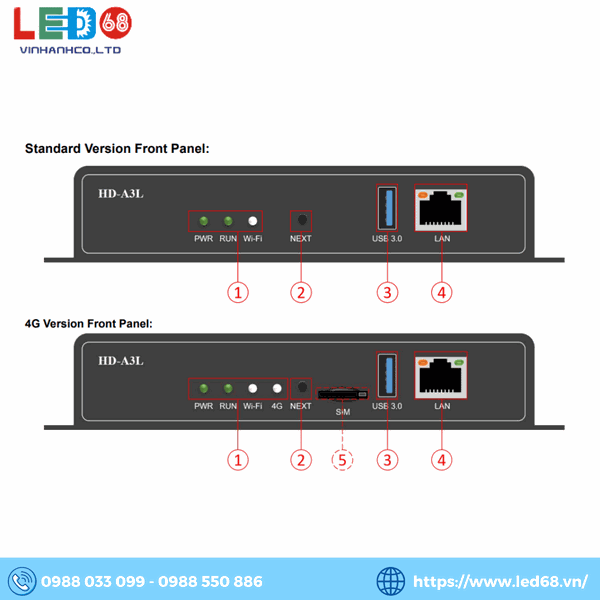

Mặt trước
| Số |
Tên |
Mô tả |
| 1 |
Đèn hoạt động |
PWR: Đèn báo nguồn, đèn xanh luôn sáng khi nguồn hoạt động bình thường.
RUN: Đèn báo hệ thống hoạt động, đèn xanh nhấp nháy khi hệ thống hoạt động bình thường; sáng tắt khi hệ thống hoạt động bất thường.
Wi-Fi: Đèn báo mạng không dây, đèn xanh nhấp nháy ở chế độ AP, luôn sáng ở chế độ STA. Đèn đỏ nhấp nháy khi Wi-Fi bất thường, tắt khi cầu Wi-Fi không thể kết nối với máy chủ; đèn vàng luôn sáng khi gặp vấn đề kết nối.
4G: Đèn báo mạng liên lạc, đèn xanh luôn sáng khi kết nối với máy chủ đám mây thành công; đèn vàng luôn sáng khi không thể kết nối với dịch vụ đám mây; đèn đỏ luôn sáng khi không có tín hiệu hoặc SIM quá hạn hoặc không thể gọi; đèn đỏ nhấp nháy khi không phát hiện được SIM; không có đèn khi không có mô-đun phát hiện |
| 2 |
Nút chức năng |
Chuyển đổi chương trình phát, hỗ trợ chuyển sang chế độ TEST. |
| 3 |
USB |
USB3.0 để cập nhật chương trình, chèn chương trình hoặc mở rộng dung lượng. |
| 4 |
Cổng mạng vào |
Cổng mạng 100Mbps, kết nối với máy tính để gỡ lỗi và phát hành chương trình. Có thể truy cập LAN hoặc Internet. |
| 5 |
Khe cắm SIM |
Khe cắm SIM Nano, cung cấp mạng 4G/5G để điều khiển từ xa (mô-đun 4G tùy chọn). |

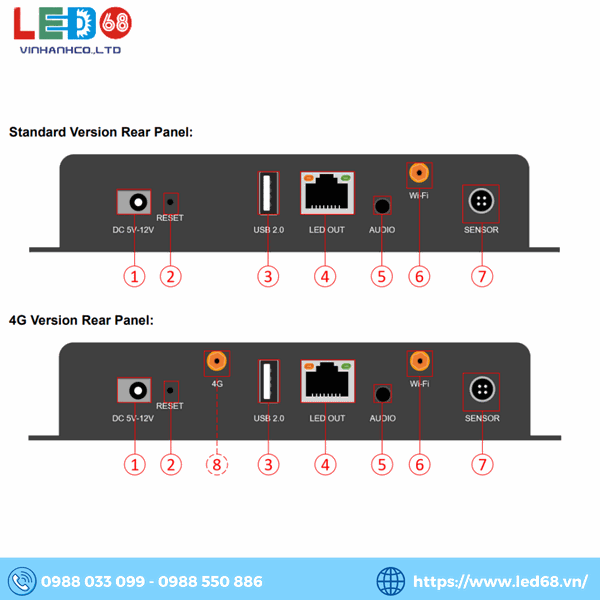

Mặt sau
| Số |
Tên |
Mô tả |
| 1 |
Nguồn cấp |
Điện áp 5V 3A, 12V 1.5A |
| 2 |
Reset |
Lỗ nhỏ reset |
| 3 |
USB 2.0 |
Sử dụng để cập nhật chương trình, chèn chương trình hoặc mở rộng dung lượng (hỗ trợ chuyển sang chức năng OTG) |
| 4 |
Cổng mạng ra |
Cổng mạng đầu ra Gigabit, kết hợp với card thu dữ liệu dòng HD-R series |
| 5 |
Đầu ra âm thanh |
Cổng đầu ra âm thanh tiêu chuẩn TRS 3.5mm, hai kênh |
| 6 |
Ăng ten Wi-Fi |
Kết nối ăng ten Wi-Fi để tăng cường tín hiệu không dây |
| 7 |
Cảm biến |
Cảm biến nhiệt độ, độ ẩm, độ sáng, tốc độ gió, hướng gió, tiếng ồn, PM2.5, PM10, CO₂ và các cảm biến khác từ bên ngoài |
| 8 |
Ăng ten 4G |
Kết nối ăng ten 4G |
Thông số kỹ thuật của HD A3L
|
Thông số điện |
Nguồn điện đầu vào |
DC 5V-12V |
|
tiêu thụ điện năng tối đa |
18W |
|
Không gian lưu trữ |
Bộ nhớ truy cập tạm thời |
1GB |
|
Lưu trữ nội bộ |
16GB |
|
Môi trường lưu trữ |
Nhiệt độ |
-40oC～80oC |
|
Độ ẩm |
0%RH～80%RH (Không ngưng tụ) |
|
Môi trường làm việc |
Nhiệt độ |
-40oC～70oC |
|
Độ ẩm |
0%RH～80%RH (Không ngưng tụ) |
|
Thông tin bao bì |
danh sách:
1×A3L
1 x bộ đổi nguồn
1×Ăng-ten keo dính Wi-Fi
1× Giấy chứng nhận đủ tiêu chuẩn
Lưu ý: Ăng-ten 4G hoạt động với phiên bản 4G |
|
Kích cỡ |
175mm×101.1mm×32.1mm |
|
Khối lượng tịnh |
Phiên bản tiêu chuẩn: 240g
Phiên bản 4G: 260g |
|
Trình độ bảo vệ |
IP20
Hãy chú ý đến khả năng chống nước, ví dụ như ngăn nước nhỏ giọt vào sản phẩm, không làm ướt hoặc rửa sạch sản phẩm |
|
Phần mềm hệ thống |
Phần mềm hệ điều hành Android 11.0
Phần mềm ứng dụng thiết bị đầu cuối Android |
Thông số kỹ thuật giải mã phương tiện hình ảnh của HD A3L
|
Loại |
Giải mã |
Kích cỡ |
Định dạng |
Bình luận |
|
JPEG |
Định dạng tệp JFIF 1.02 |
48x48 pixels đến 8176x8176pixels |
JPG, JPEG |
Quét không xen kẽ không được hỗ trợ;
SRGB JPEG được hỗ trợ;
Adobe RGB JPEG được hỗ trợ |
|
BMP |
BMP |
Vô hạn |
BMP |
NA |
|
GIF |
GIF |
Vô hạn |
GIF |
NA |
|
PNG |
PNG |
Vô hạn |
PNG |
NA |
|
WEBP |
WEBP |
Vô hạn |
WEBP |
NA |
Thông số kỹ thuật giải mã phương tiện video
|
Loại |
Giải mã |
Nghị quyết |
Tốc độ khung hình tối đa |
Tốc độ bit tối đa
(Tình huống lý tưởng) |
Định dạng |
Bình luận |
|
MPEG-1/2 |
MPEG-1/2 |
48×48 pixel đến
1920×1088 pixel |
30 khung hình/giây |
80Mbps |
ĐẠT, MPG, VOB, TS |
Mã hóa trường hỗ trợ |
|
MPEG-4 |
MPEG-4 |
48×48 pixel đến
1920×1088 pixel |
30 khung hình/giây |
38,4Mbps |
AVI, MKV, MP4, MOV, 3GP |
MS, MPEG4 v1/v2/v3 và GMC không được hỗ trợ |
|
H.264/AVC |
H.264 |
48×48 pixel đến
4096×2304 pixel |
2304P@30 khung hình/giây |
100Mbps |
AVI, MKV, MP4, MOV, 3GP, TS, FLV |
Hỗ trợ mã hóa hồ sơ 10 cao và cao, MBAFF |
|
MVC |
H.264 MVC |
48×48 pixel đến
4096×2304 pixel |
2304P@30 khung hình/giây |
100Mbps |
MKV, TS |
Chỉ hỗ trợ Cấu hình âm thanh nổi cao |
|
H.265/HEVC |
H.265/HEVC |
64×64 pixel đến
4096×2304 pixel |
2304P@60fps |
100Mbps |
MKV, MP4, MOV, TS |
Hỗ trợ Hồ sơ chính & Hồ sơ Main10, Ngói & lát |
|
GOOGLE VP8 |
VP8 |
48×48 pixel đến
1920×1088 pixel |
30 khung hình/giây |
38,4Mbps |
WEBM, MKV |
NA |
|
GOOGLE VP9 |
VP9 |
64×64 pixel đến
4096×2304 pixel |
30 khung hình/giây |
80Mbps |
WEBM, MKV |
NA |
|
H.263 |
H.263 |
SQCIF(128×96)
QCIF(176×144)
CIF(352×288)
4CIF(704×576) |
30 khung hình/giây |
38,4Mbps |
3GP, MOV, MP4 |
H.263+ không được hỗ trợ |
|
VC-1 |
VC-1 |
48×48 pixel đến
1920×1088 pixel |
30 khung hình/giây |
45Mbps |
WMV, ASF, TS, MKV, AVI |
NA |
|
JPEG CHUYỂN ĐỘNG |
MJPEG |
48×48 pixel đến
1920×1088 pixel |
30 khung hình/giây |
38,4Mbps |
AVI |
NA |
Đánh giá nhận định về BOX HD A3L
BOX HD A3L là một thiết bị phát đa phương tiện cho màn hình LED, có khả năng phát video, hình ảnh, hoạt ảnh GIF, văn bản, tài liệu WPS, bảng biểu, đồng hồ, lịch trình và các chương trình khác. Với cấu hình tiêu chuẩn của Wi-Fi và hỗ trợ ứng dụng di động "LedArt" cho điều khiển không dây, A3L cung cấp tính linh hoạt cao trong việc quản lý và trình chiếu nội dung trên màn hình LED.
Điểm mạnh của A3L là khả năng phát video cao cấp, với khả năng chơi nhiều kênh video đồng thời và tính năng phát Wi-Fi tiêu chuẩn. Ngoài ra, thiết bị này cũng hỗ trợ các cảm biến môi trường ngoại vi, cho phép theo dõi dữ liệu giám sát môi trường thời gian thực. Điều này làm cho A3L trở thành một lựa chọn hấp dẫn cho các ứng dụng trình chiếu thông tin và quảng cáo trong các môi trường thương mại và trí tuệ.
Tuy nhiên, việc hỗ trợ 4G là phiên bản tùy chọn, có thể là một hạn chế đối với các dự án yêu cầu kết nối internet từ xa. Ngoài ra, khả năng phát video đồng thời của thiết bị có thể bị giới hạn theo số lượng kênh và độ phân giải, điều này cần được xem xét cẩn thận khi lựa chọn cho các dự án có yêu cầu cao về nội dung đa phương tiện.
Tóm lại, BOX HD A3L là một giải pháp linh hoạt và có hiệu suất cao cho việc điều khiển màn hình LED trong các ứng dụng thương mại và trí tuệ, nhưng cần được đánh giá cẩn thận về các tính năng cụ thể và yêu cầu kỹ thuật của dự án.
