HD A4L là một bộ phát đa phương tiện màn hình LED hỗ trợ phát video, hình ảnh, hoạt ảnh GIF, văn bản, tài liệu WPS, bảng biểu, đồng hồ, đồng bộ thời gian và các chương trình khác. Nó tích hợp các chức năng như phát bất đồng bộ, phát đồng bộ, hỗ trợ điều khiển và phát hành chương trình từ nhiều thiết bị điều khiển khác nhau.
HD A4L có phạm vi kiểm soát tối đa là 655.360 pixels, hỗ trợ ngang tối đa là 16384 pixels và hỗ trợ dọc tối đa là 4096 pixels
Ưu điểm nổi bật của HD A4L
Đầu vào
- Hỗ trợ 1 cổng mạng giao tiếp Gigabit để gỡ lỗi thông số kỹ thuật, tốc độ gửi chương trình nhanh hơn;
- Hỗ trợ 1 cổng vào HDMI IN, hỗ trợ tự động phóng to ảnh đồng bộ và hỗ trợ chức năng hình ảnh song song và không đồng bộ trong hình ảnh;
- Hỗ trợ 1 cổng giao tiếp USB2.0 (chế độ tùy chỉnh OTG/USB), 1 cổng giao tiếp USB3.0, có thể được sử dụng để chèn chương trình và mở rộng dung lượng;
- Hỗ trợ 2 cổng giao tiếp đầu vào cảm biến, được kết nối bên ngoài với các cảm biến giám sát môi trường đa dạng.
Đầu ra
- 2 cổng mạng đầu ra tiêu chuẩn Gigabit, trực tiếp kết nối với bảng điều khiển dòng HD-R series;
- Phạm vi điều khiển tối đa là 655.360 điểm ảnh, hỗ trợ tối đa chiều ngang là 16384 điểm ảnh và hỗ trợ tối đa chiều dọc là 4096 điểm ảnh;
- 1 cổng đầu ra âm thanh tiêu chuẩn TRS 3.5mm, hai kênh.
Chức năng
- Wi-Fi tiêu chuẩn 2.4GHz, hỗ trợ điều khiển không dây qua ứng dụng trên điện thoại di động (hỗ trợ chế độ STA, trong chế độ này, thiết bị có thể kết nối với mạng Wi-Fi gần nhất);
- Hỗ trợ phát lại nhiều cửa sổ video (hỗ trợ lên đến 2 kênh 4K hoặc 6 kênh 1080P hoặc 10 kênh 720P hoặc 20 kênh 360P);
- Hỗ trợ chuyển đổi phát lại đồng bộ và không đồng bộ;
- Hỗ trợ truy cập 4G/5G (tùy chọn) vào nền tảng Đám mây XiaoHui để thực hiện quản lý cụm từ xa qua Internet;
- Hỗ trợ chiếu không dây từ điện thoại di động, máy tính bảng và máy tính.

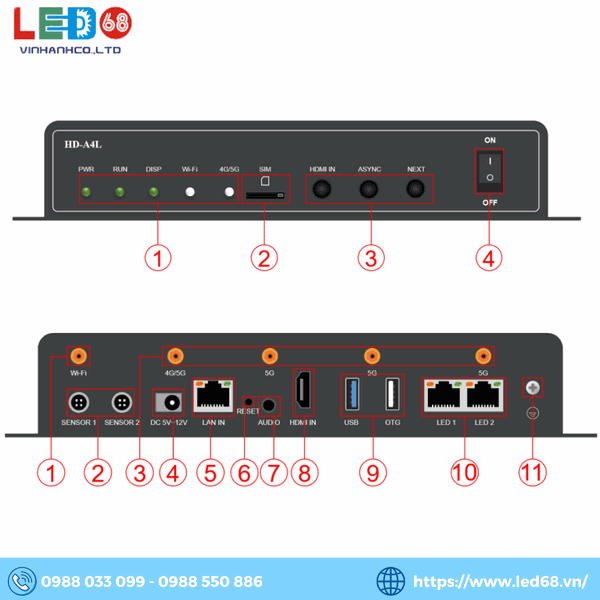

Giao diện HD A4L và chú thích
Mặt trước
| Số |
Tên |
Mô tả |
| 1 |
Đèn hoạt động |
- PWR: Đèn báo nguồn, đèn xanh luôn sáng khi nguồn hoạt động bình thường.
- RUN: Đèn báo hệ thống hoạt động, đèn xanh nhấp nháy khi hệ thống hoạt động bình thường; đèn xanh luôn sáng hoặc tắt khi hệ thống hoạt động không bình thường.
- DISP: Đèn báo hiển thị, đèn xanh nhấp nháy khi hệ thống FPGA hoạt động bình thường; đèn xanh luôn sáng hoặc tắt khi hệ thống hoạt động không bình thường.
- Wi-Fi: Đèn báo mạng không dây, ở chế độ AP, đèn xanh nhấp nháy; ở chế độ STA, đèn xanh luôn sáng. Đèn đỏ nhấp nháy khi Wi-Fi không hoạt động và tắt; cầu Wi-Fi không thể kết nối với máy chủ, đèn vàng luôn sáng.
- 4G/5G: Đèn báo mạng liên lạc, đèn xanh luôn sáng khi kết nối với máy chủ đám mây thành công; đèn vàng luôn sáng khi không thể kết nối với dịch vụ đám mây; đèn đỏ luôn sáng khi không có tín hiệu hoặc SIM quá hạn hoặc không thể gọi; đèn đỏ nhấp nháy khi không phát hiện được SIM; không có đèn khi không có mô-đun phát hiện.
|
| 2 |
Khe cắm SIM |
Khe cắm SIM Nano, cung cấp kết nối mạng 4G/5G cho điều khiển từ xa (tùy chọn mô-đun 4G/5G). |
| 3 |
Nút chức năng |
HDMI IN: Đầu vào tín hiệu HDMI, phát lại đồng bộ.
ASYNC: Chuyển đổi chế độ không đồng bộ.
NEXT: Chuyển chương trình phát. |
| 4 |
Công tắc |
Kiểm soát nguồn của hộp phát, ON có nghĩa là bật nguồn và OFF có nghĩa là tắt nguồn. |
Mặt sau
| Số Serial |
Tên |
Mô tả |
| 1 |
Ăng ten Wi-Fi |
Kết nối ăng ten Wi-Fi để tăng cường tín hiệu không dây |
| 2 |
Cảm biến |
Cảm biến nhiệt độ, độ ẩm, độ sáng, tốc độ gió, hướng gió, tiếng ồn, PM2.5, PM10, CO₂ và các cảm biến khác từ bên ngoài |
| 3 |
Ăng ten 4G/5G |
Kết nối ăng ten 4G/5G (4G với 1 ăng ten, 5G với 4 ăng ten, tùy chọn) |
| 4 |
Nguồn cấp |
Điện áp 5V 3A, 12V 1.5A |
| 5 |
Cổng mạng vào |
Cổng mạng đầu vào Gigabit, kết nối với máy tính để gỡ lỗi và phát hành chương trình, có thể sử dụng để truy cập LAN hoặc Internet |
| 6 |
Reset |
Lỗ nhỏ reset |
| 7 |
Đầu ra âm thanh |
Cổng đầu ra âm thanh tiêu chuẩn TRS 3.5mm, hai kênh |
| 8 |
HDMI |
HDMI IN: Giao diện đầu vào tín hiệu đồng bộ HDMI1.4, hỗ trợ tự động điều chỉnh tỷ lệ |
| 9 |
USB |
USB: USB3.0 để cập nhật chương trình, chèn chương trình hoặc mở rộng dung lượng
OTG: Được sử dụng cho việc gỡ lỗi hoặc nâng cấp firmware (chức năng USB 2.0 mặc định, cài đặt nhà máy có thể điều chỉnh) |
| 10 |
Cổng mạng ra |
Cổng mạng đầu ra Gigabit tiêu chuẩn, được kết nối theo dạng dây xếp với bảng nhận dữ liệu dòng HD-R series |
| 11 |
Dây đất |
Cổng kết nối dây đất |
Thông số chi tiết HD A4L
Thông số kỹ thuật sản phẩm
|
Thông số điện |
Nguồn điện đầu vào |
DC 5V-12V |
|
tiêu thụ điện năng tối đa |
18W |
|
Không gian lưu trữ |
Bộ nhớ truy cập tạm thời |
2GB |
|
Lưu trữ nội bộ |
16GB |
|
Môi trường lưu trữ |
Nhiệt độ |
-40oC～80oC |
|
Độ ẩm |
0%RH～80%RH (Không ngưng tụ) |
|
Môi trường làm việc |
Nhiệt độ |
-40oC～70oC |
|
Độ ẩm |
0%RH～80%RH (Không ngưng tụ) |
|
Thông tin bao bì |
danh sách:
1×A4L
1 x cáp HDMI
1 x bộ đổi nguồn
1×Ăng-ten keo dán Wi-Fi
1× Giấy chứng nhận đủ tiêu chuẩn
Lưu ý: Ăng-ten 4G/5G là tùy chọn với mô-đun 4G/5G 1/4 |
|
Kích cỡ |
287mm×140.3mm×42.3mm |
|
Khối lượng tịnh |
1004g |
|
Trình độ bảo vệ |
IP20
Hãy chú ý đến khả năng chống nước, ví dụ như ngăn nước nhỏ giọt vào sản phẩm, không làm ướt hoặc rửa sạch sản phẩm |
|
Phần mềm hệ thống |
Phần mềm hệ điều hành Android11.0
Phần mềm ứng dụng thiết bị đầu cuối Android
Phần mềm FPGA |
Thông số kỹ thuật giải mã phương tiện hình ảnh
|
Loại |
Giải mã |
Kích cỡ |
Định dạng |
Bình luận |
|
JPEG |
Định dạng tệp JFIF 1.02 |
96x32piels đến 817×8176
pixel |
JPG, JPEG |
Quét không xen kẽ không được hỗ trợ;
SRGB JPEG được hỗ trợ;
Adobe RGB JPEG được hỗ trợ |
|
BMP |
BMP |
Vô hạn |
BMP |
NA |
|
GIF |
GIF |
Vô hạn |
GIF |
NA |
|
PNG |
PNG |
Vô hạn |
PNG |
NA |
|
WEBP |
WEBP |
Vô hạn |
WEBP |
NA |
Thông số kỹ thuật giải mã phương tiện video
|
Loại |
Giải mã |
Nghị quyết |
Tốc độ khung hình tối đa |
Tốc độ bit tối đa
(Tình huống lý tưởng) |
Định dạng |
Bình luận |
|
MPEG-1/2 |
MPEG-1/2 |
48×48 pixel đến
1920×1088 pixel |
30 khung hình/giây |
80Mbps |
DAT,MPG,VOB,TS |
Mã hóa trường hỗ trợ |
|
MPEG-4 |
MPEG-4 |
48×48 pixel đến
1920×1088 pixel |
30 khung hình/giây |
38,4Mbps |
AVI,MKV,MP4,MOV,
3GP |
MS, MPEG4 v1/v2/v3 và GMC không được hỗ trợ |
|
H.264/AVC |
H.264 |
48×48 pixel đến
4096×2304 pixel |
2304P@60fps |
80Mbps |
AVI,MKV,MP4,MOV,
3GP,TS,FLV |
Mã hóa trường,
MBAFF được hỗ trợ |
|
MVC |
H.264 MVC |
48×48 pixel đến
4096×2304 pixel |
2304P@60fps |
100Mbps |
MKV, TS |
Chỉ hỗ trợ Cấu hình âm thanh nổi cao |
|
H.265/HEVC |
H.265/HEVC |
64×64 pixel đến
4096×2304 pixel |
2304P@60fps |
100Mbps |
MKV, MP4, MOV, TS |
Hồ sơ chính, Ngói & Lát được hỗ trợ |
|
GOOGLE VP8 |
VP8 |
48×48 pixel đến
1920×1088 pixel |
30 khung hình/giây |
38,4Mbps |
WEBM, MKV |
NA |
|
GOOGLE VP9 |
VP9 |
64×64 pixel đến
4096×2304 pixel |
60 khung hình/giây |
80Mbps |
WEBM, MKV |
NA |
|
H.263 |
H.263 |
SQCIF(128×96)
QCIF(176×144)
CIF(352×288)
4CIF(704×576) |
30 khung hình/giây |
38,4Mbps |
3GP, MOV, MP4 |
H.263+ không được hỗ trợ |
|
VC-1 |
VC-1 |
48×48 pixel đến
1920×1088 pixel |
30 khung hình/giây |
45Mbps |
WMV, ASF, TS, MKV, AVI |
NA |
|
JPEG CHUYỂN ĐỘNG |
MJPEG |
48×48 pixel đến
1920×1088 pixel |
60 khung hình/giây |
60Mbps |
AVI |
NA |
Bản vẽ kích thước của BOX HD A4L

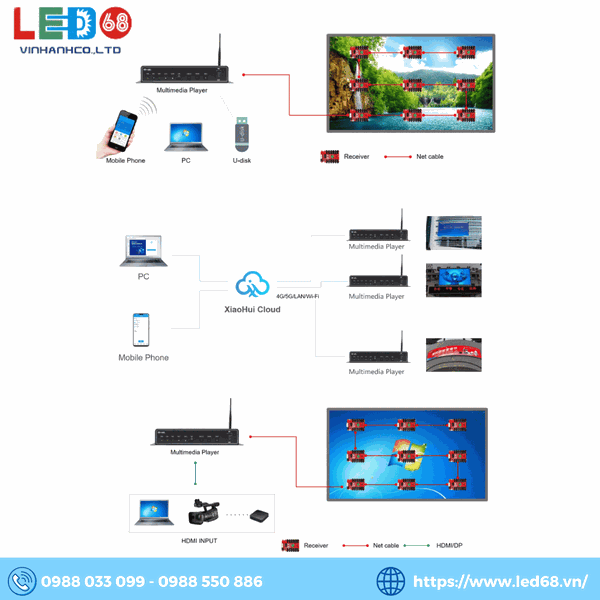

Sơ đồ kết nối - Ứng dụng của BOX HD A4L
1. Chế độ điều khiển một nút, hỗ trợ Wi-Fi, kết nối trực tiếp cổng mạng, giao diện USB để liên lạc.
2. Chế độ điều khiển cụm, hỗ trợ điều khiển từ xa qua Internet.
3. Chế độ diều khiển đồng bộ, thông qua đầu vào tín hiệu HDMI, phát lại đồng bộ.
