HD A6L có hiệu suất phát video cao, cơ chế bảo vệ an ninh mạng cho thiết bị, hoạt động phần mềm đơn giản, chức năng đầy đủ và hiệu suất chi phí siêu cao. Nó có thể được áp dụng cho các màn hình LED trong các lĩnh vực trưng bày thương mại, trưng bày thông minh và các lĩnh vực khác. Phạm vi kiểm soát tối đa là 2,6 triệu pixels, hỗ trợ ngang tối đa là 16384 pixels và hỗ trợ dọc tối đa là 4096 pixels. Dưới đây là chi tiết sản phẩm
Đặc điểm nổi bật của HD A6L
Đầu vào
- Hỗ trợ 1 cổng mạng truyền thông Gigabit để gỡ lỗi các thông số, tốc độ gửi chương trình nhanh hơn;
- Hỗ trợ 1 giao diện đầu vào HDMI IN, hỗ trợ tự động thu phóng hình ảnh đồng bộ và hỗ trợ các chức năng hình ảnh trong ảnh đồng bộ và không đồng bộ;
- Hỗ trợ giao diện đầu vào HDMI LOOP IN 1 kênh, hỗ trợ mọi hình ảnh đồng bộ có độ phân giải, hỗ trợ nối và xếp tầng;
- Hỗ trợ 1 kênh USB2.0 (chế độOTG/USB tùy chỉnh), giao diện truyền thông USB3.0 1 kênh, có thể được sử dụng để chèn chương trình và mở rộng dung lượng;
- Hỗ trợ giao diện đầu vào cảm biến 2 kênh, kết nối bên ngoài với các cảm biến giám sát môi trường khác nhau.
Đầu ra
- Cổng mạng đầu ra 4 Gigabit tiêu chuẩn, màn hình điều khiển thẻ nhận dòng HD-R xếp tầng trực tiếp;
- Phạm vi kiểm soát tối đa là 2,6 triệu pixel, hỗ trợ ngang tối đa là 16384 pixel và hỗ trợ dọc tối đa là 4096 pixel;
- 1 kênh đầu ra âm thanh hai kênh tiêu chuẩn TRS 3,5mm;
- Đầu ra tín hiệu HDMI 1 kênh, có thể được sử dụng để lấy nguồn dữ liệu hoặc giám sát màn hình của giao diện đầu vào HDMI.
Chức năng
- Wi-Fi tiêu chuẩn 2,4 GHz và 5 GHz, hỗ trợ điều khiển không dây APP trên điện thoại di động (hỗ trợ chế độ STA, ở chế độ này, thiết bị có thể kết nối với mạng Wi-Fi gần đó);
- Hỗ trợ nối HDMI, được sử dụng cho máy quảng cáo LED để thực hiện phát lại nối đa màn hình;
- Hỗ trợ phát lại cửa sổ video đa kênh (hỗ trợ tối đa 2 kênh 4K hoặc 6 kênh 1080P hoặc 10 kênh 720P hoặc 20 kênh 360P);
- Hỗ trợ phát lại chuyển đổi đồng bộ và không đồng bộ;
- Hỗ trợ truy cập 4G/5G (tùy chọn) vào nền tảng Xiaohui Cloud để thực hiện quản lý cụm Internet từ xa;
- Hỗ trợ trình chiếu không dây trên điện thoại di động, máy tính bảng và máy tính.

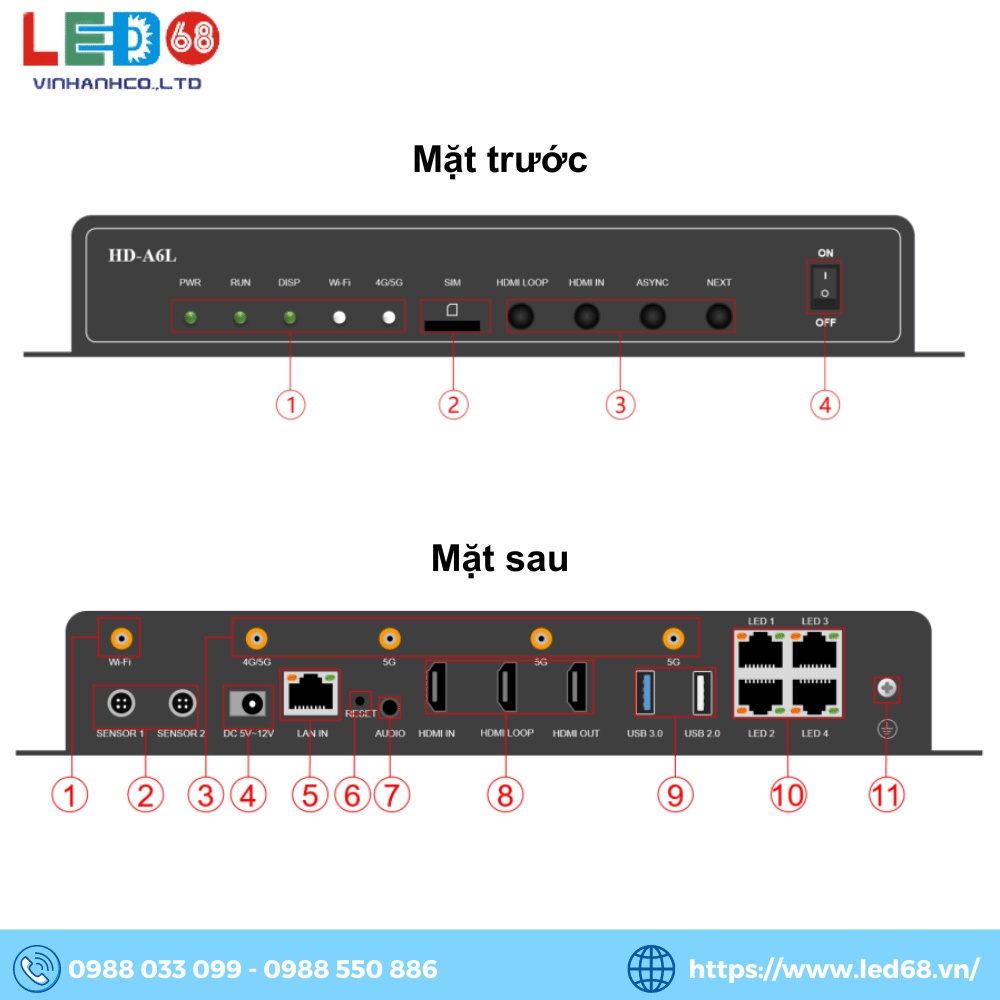

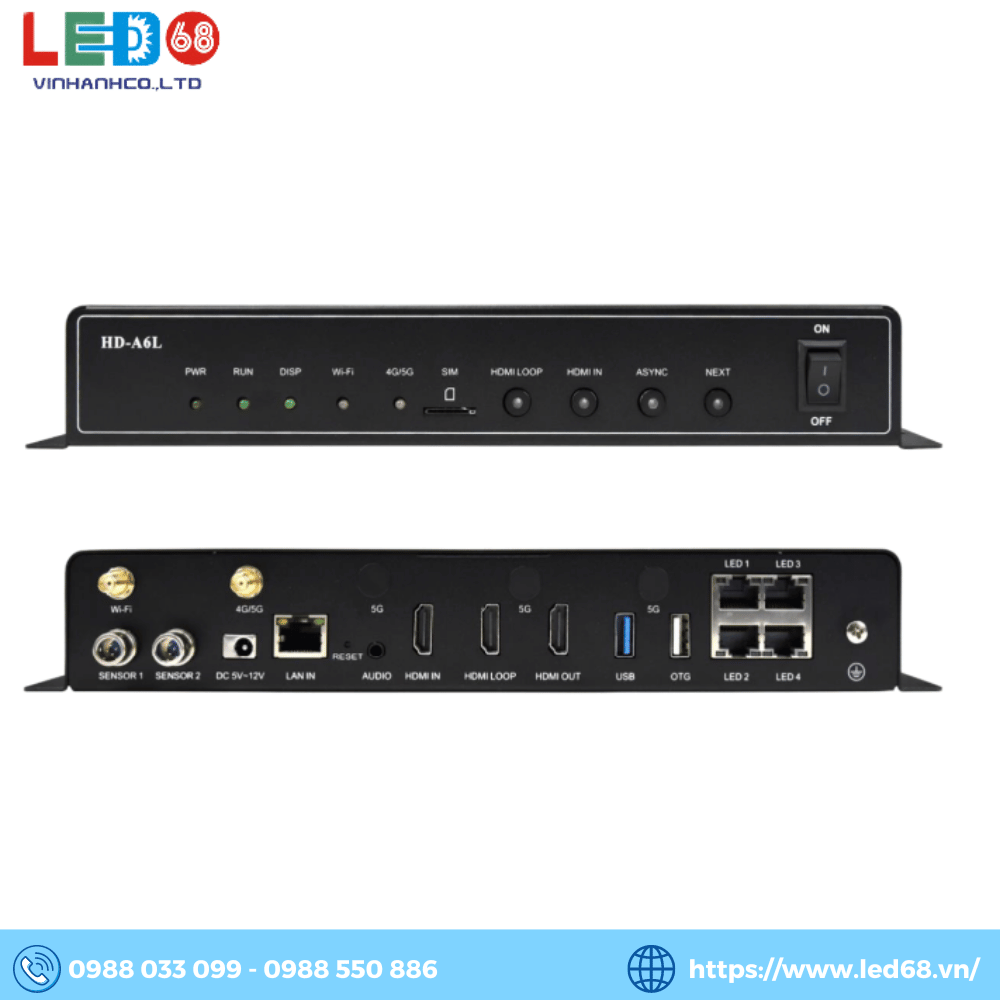

Giao diện HD A6L và chú thích

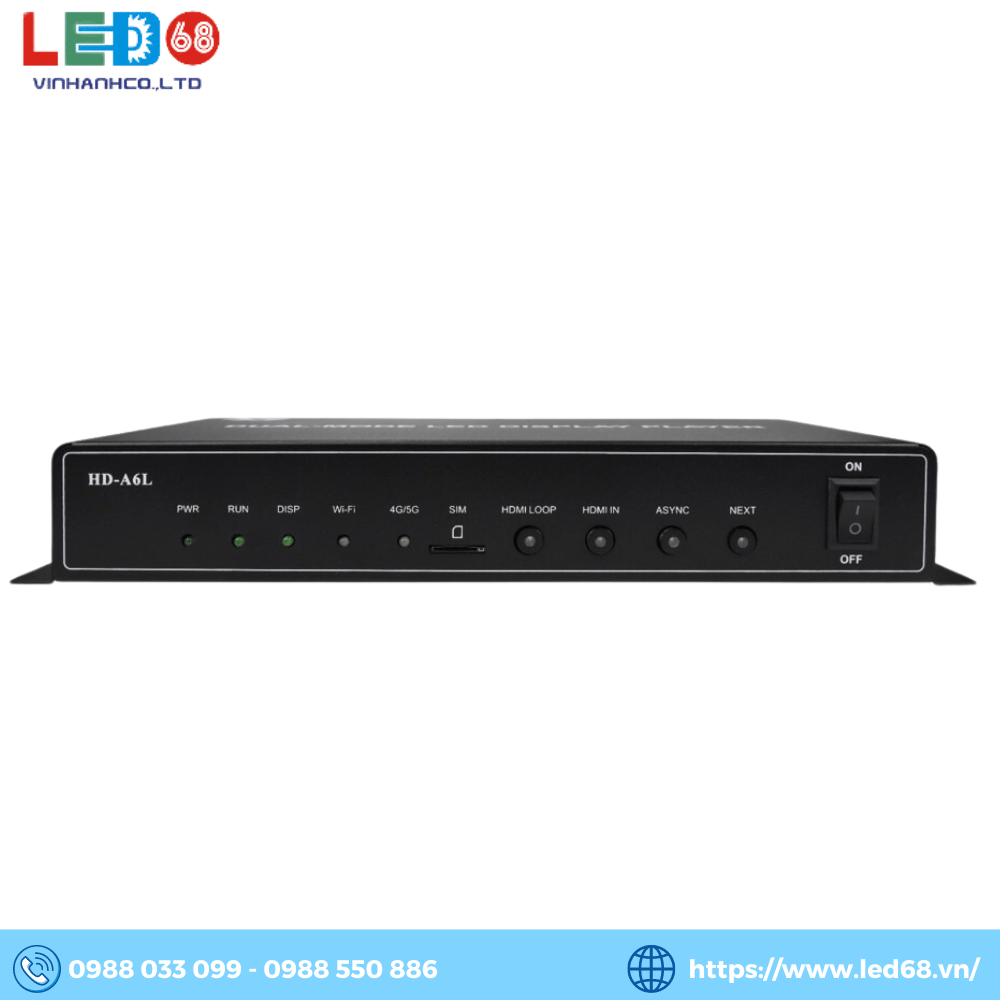

Mặt trước
| STT |
Tên |
Mô tả |
| 1 |
Đèn hoạt động |
- PWR: Đèn báo nguồn, đèn xanh luôn sáng khi nguồn hoạt động bình thường.
- RUN: Đèn báo hệ thống hoạt động, đèn xanh nhấp nháy khi hệ thống hoạt động bình thường; đèn xanh luôn sáng hoặc tắt khi hệ thống hoạt động không bình thường.
- DISP: Đèn báo hiển thị, đèn xanh nhấp nháy khi hệ thống FPGA hoạt động bình thường; đèn xanh luôn sáng hoặc tắt khi hệ thống hoạt động không bình thường.
- Wi-Fi: Đèn báo mạng không dây, ở chế độ AP, đèn xanh nhấp nháy; ở chế độ STA, đèn xanh luôn sáng. Đèn đỏ nhấp nháy khi Wi-Fi không hoạt động và tắt; cầu Wi-Fi không thể kết nối với máy chủ, đèn vàng luôn sáng.
- 4G/5G: Đèn báo mạng liên lạc, đèn xanh luôn sáng khi kết nối với máy chủ đám mây thành công; đèn vàng luôn sáng khi không thể kết nối với dịch vụ đám mây; đèn đỏ luôn sáng khi không có tín hiệu hoặc SIM quá hạn hoặc không thể gọi; đèn đỏ nhấp nháy khi không phát hiện được SIM; không có đèn khi không có mô-đun phát hiện.
|
| 2 |
Khe cắm SIM |
Khe cắm SIM Nano, cung cấp kết nối mạng 4G/5G cho điều khiển từ xa (tùy chọn mô-đun 4G/5G). |
| 3 |
Nút chức năng |
- HDMI LOOP: Chế độ nối HDMI
- HDMI IN: Đầu vào tín hiệu HDMI, phát lại đồng bộ.
- ASYNC: Chuyển đổi chế độ không đồng bộ.
- NEXT: Chuyển chương trình phát.
|
| 4 |
Công tắc |
Kiểm soát nguồn của hộp phát, ON có nghĩa là bật nguồn và OFF có nghĩa là tắt nguồn. |
Mặt sau
| STT |
Tên |
Mô tả |
| 1 |
Ăng ten Wi-Fi |
Kết nối ăng ten Wi-Fi để tăng cường tín hiệu không dây. |
| 2 |
Cảm biến |
Cảm biến nhiệt độ, độ ẩm, độ sáng, tốc độ gió, hướng gió, tiếng ồn, PM2.5, PM10, CO₂ và các cảm biến khác từ bên ngoài. |
| 3 |
Ăng ten 4G/5G |
Kết nối ăng ten 4G/5G (4G với 1 ăng ten, 5G với 4 ăng ten, tùy chọn). |
| 4 |
Nguồn cấp |
Điện áp 5V 3A, 12V 1.5A. |
| 5 |
Cổng mạng vào |
Cổng mạng đầu vào Gigabit, kết nối với máy tính để gỡ lỗi và phát hành chương trình, có thể sử dụng để truy cập LAN hoặc Internet. |
| 6 |
Reset |
Lỗ nhỏ reset. |
| 7 |
Đầu ra âm thanh |
Cổng đầu ra âm thanh tiêu chuẩn TRS 3.5mm, hai kênh. |
| 8 |
HDMI |
- HDMI IN: Giao diện đầu vào tín hiệu đồng bộ HDMI1.4, hỗ trợ điều chỉnh tỷ lệ tự động.
- HDMI LOOP: Giao diện đầu vào hoặc ghép nối tín hiệu đồng bộ HDMI1.4.
- HDMI OUT: Giao diện đầu ra HDMI1.4.
|
| 9 |
USB |
- USB: USB3.0 để cập nhật chương trình, chèn chương trình hoặc mở rộng dung lượng.
- OTG: Được sử dụng cho việc gỡ lỗi hoặc nâng cấp firmware (chức năng ổ đĩa U mặc định, có thể cấu hình tại nhà máy).
|
| 10 |
Cổng mạng ra |
Cổng mạng đầu ra Gigabit, được kết nối theo dạng dây xếp với bảng nhận dữ liệu dòng HD-R series. |
| 11 |
Dây đất |
Cổng kết nối dây đất. |
Thông số chi tiết HD A6L
Thông số kỹ thuật
|
Thông số điện |
Nguồn điện đầu vào |
DC 5V-12V |
|
tiêu thụ điện năng tối đa |
18W |
|
Không gian lưu trữ |
Bộ nhớ truy cập tạm thời |
2GB |
|
Lưu trữ nội bộ |
16GB |
|
Môi trường lưu trữ |
Nhiệt độ |
-40oC ～80oC |
|
Độ ẩm |
0%RH ～80%RH (Không ngưng tụ) |
|
Môi trường làm việc |
Nhiệt độ |
-40oC ～70oC |
|
Độ ẩm |
0%RH ～80%RH (Không ngưng tụ) |
|
Thông tin bao bì |
danh sách:
1×A6L
1 x cáp HDMI
1 x bộ đổi nguồn
1×Ăng-ten keo dán Wi-Fi
1× Giấy chứng nhận đủ tiêu chuẩn
Lưu ý: Ăng-ten 4G/5G là tùy chọn với mô-đun 4G/5G 1/4 |
|
Kích cỡ |
287mm×140.3mm×42.3mm |
|
Khối lượng tịnh |
1004g |
|
Trình độ bảo vệ |
IP20
Hãy chú ý đến khả năng chống nước, ví dụ như ngăn nước nhỏ giọt vào sản phẩm, không làm ướt hoặc rửa sạch sản phẩm |
|
Phần mềm hệ thống |
Phần mềm hệ điều hành Android11.0
Phần mềm ứng dụng thiết bị đầu cuối Android
Phần mềm FPGA |
Đặc điểm kỹ thuật giải mã phương tiện
Hình ảnh
|
Loại |
Giải mã |
Kích cỡ |
Định dạng |
Bình luận |
|
JPEG |
Định dạng tệp JFIF 1.02 |
96x32 pixels đến 817×8176
pixels |
JPG , JPEG |
Quét không xen kẽ không được hỗ trợ;
SRGB JPEG được hỗ trợ;
Adobe RGB JPEG được hỗ trợ |
|
BMP |
BMP |
Vô hạn |
BMP |
NA |
|
GIF |
GIF |
Vô hạn |
GIF |
NA |
|
PNG |
PNG |
Vô hạn |
PNG |
NA |
|
WEBP |
WEBP |
Vô hạn |
WEBP |
NA |
Video
|
Loại |
Giải mã |
Nghị quyết |
Tốc độ khung hình tối đa |
Tốc độ bit tối đa
(Tình huống lý tưởng) |
Định dạng |
Bình luận |
|
MPEG-1/2 |
MPEG-1/2 |
48×48 pixel đến
1920×1088 pixel |
30 khung hình/giây |
80Mbps |
DAT , MPG , VOB , TS |
Mã hóa trường hỗ trợ |
|
MPEG-4 |
MPEG-4 |
48×48 pixel đến
1920×1088 pixel |
30 khung hình/giây |
38,4Mbps |
AVI , MKV , MP4 , MOV ,
3GP |
MS, MPEG4 v1/v2/v3 và GMCkhông được hỗ trợ |
|
H.264/AVC |
H.264 |
48×48 pixel đến
4096×2304 pixel |
2304P@60fps |
80Mbps |
AVI , MKV , MP4 , MOV ,
3GP , TS , FLV |
Mã hóa trường,
MBAFF được hỗ trợ |
|
MVC |
H.264 MVC |
48×48 pixel đến
4096×2304 pixel |
2304P@60fps |
100Mbps |
MKV , TS |
Chỉ có cấu hình âm thanh nổi caođược hỗ trợ |
|
H.265/HEVC |
H.265/HEVC |
64×64 pixel đến
4096×2304 pixel |
2304P@60fps |
100Mbps |
MKV , MP4 , MOV , TS |
Hồ sơ chính, Ngói & Lát được hỗ trợ |
|
GOOGLE VP8 |
VP8 |
48×48 pixel đến
1920×1088 pixel |
30 khung hình/giây |
38,4Mbps |
WEBM , MKV |
NA |
|
GOOGLE VP9 |
VP9 |
64×64 pixel đến
4096×2304 pixel |
60 khung hình/giây |
80Mbps |
WEBM , MKV |
NA |
|
H.263 |
H.263 |
SQCIF(128×96)
QCIF(176×144)
CIF(352×288)
4CIF(704×576) |
30 khung hình/giây |
38,4Mbps |
3GP , MOV , MP4 |
H.263+ không được hỗ trợ |
|
VC-1 |
VC-1 |
48×48 pixel đến
1920×1088 pixel |
30 khung hình/giây |
45Mbps |
WMV , ASF , TS , MKV , AVI |
NA |
|
JPEG CHUYỂN ĐỘNG |
MJPEG |
48×48 pixel đến
1920×1088 pixel |
60 khung hình/giây |
60Mbps |
AVI |
NA |

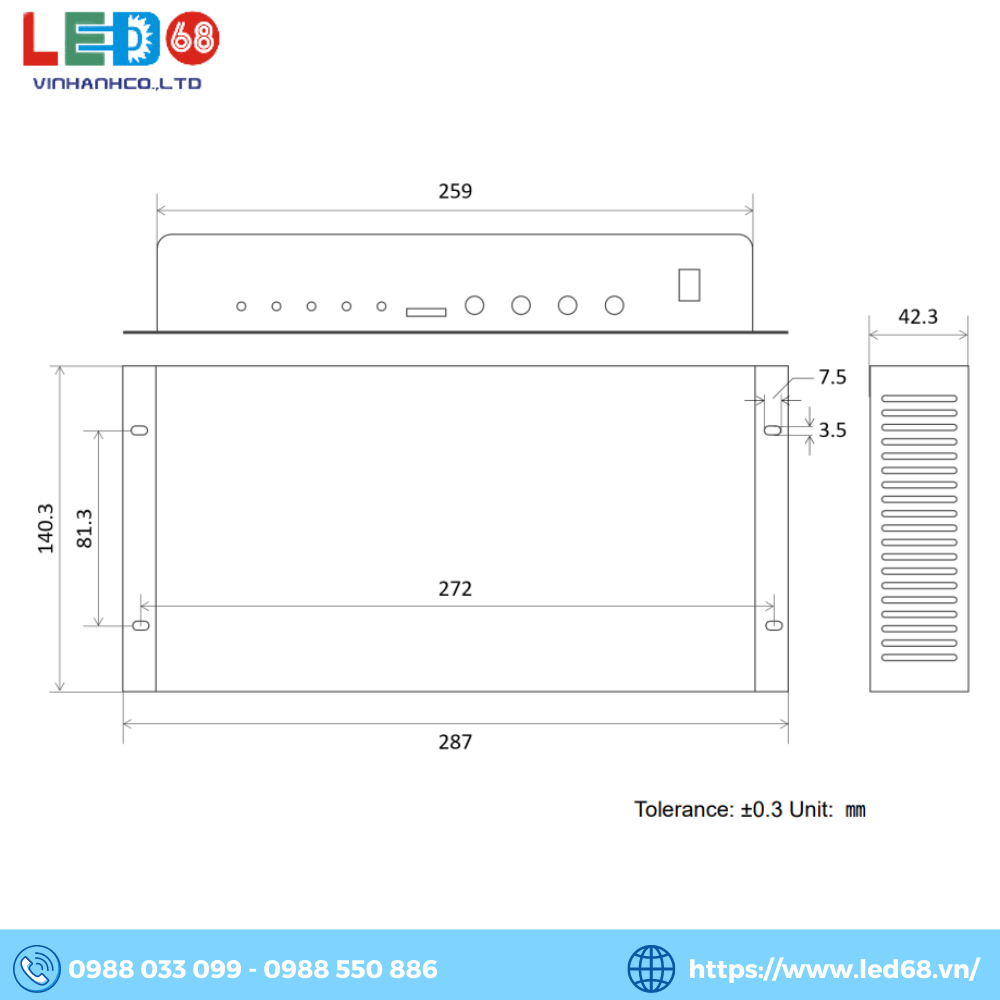

Bản vẽ kích thước BOX HD A6L
Sơ đồ kết nối - Ứng dụng - Cơ chế điều khiển của BOX HD A6L
1. Điều khiển một nút, hỗ trợ Wi-Fi, kết nối trực tiếp cổng mạng, giao diện USB để liên lạc.
2. Điều khiển cụm, hỗ trợ điều khiển từ xa qua Internet.
3. Điều khiển đồng bộ, thông qua đầu vào tín hiệu HDMI, phát lại đồng bộ.
4. Ứng dụng ghép nhiều màn hình: sử dụng các đường tín hiệu độ phân giải cao HDMI để ghép nối tiếp và tự động ghép nội dung của nhiều màn hình hiển thị thành một bức tranh tổng thể.

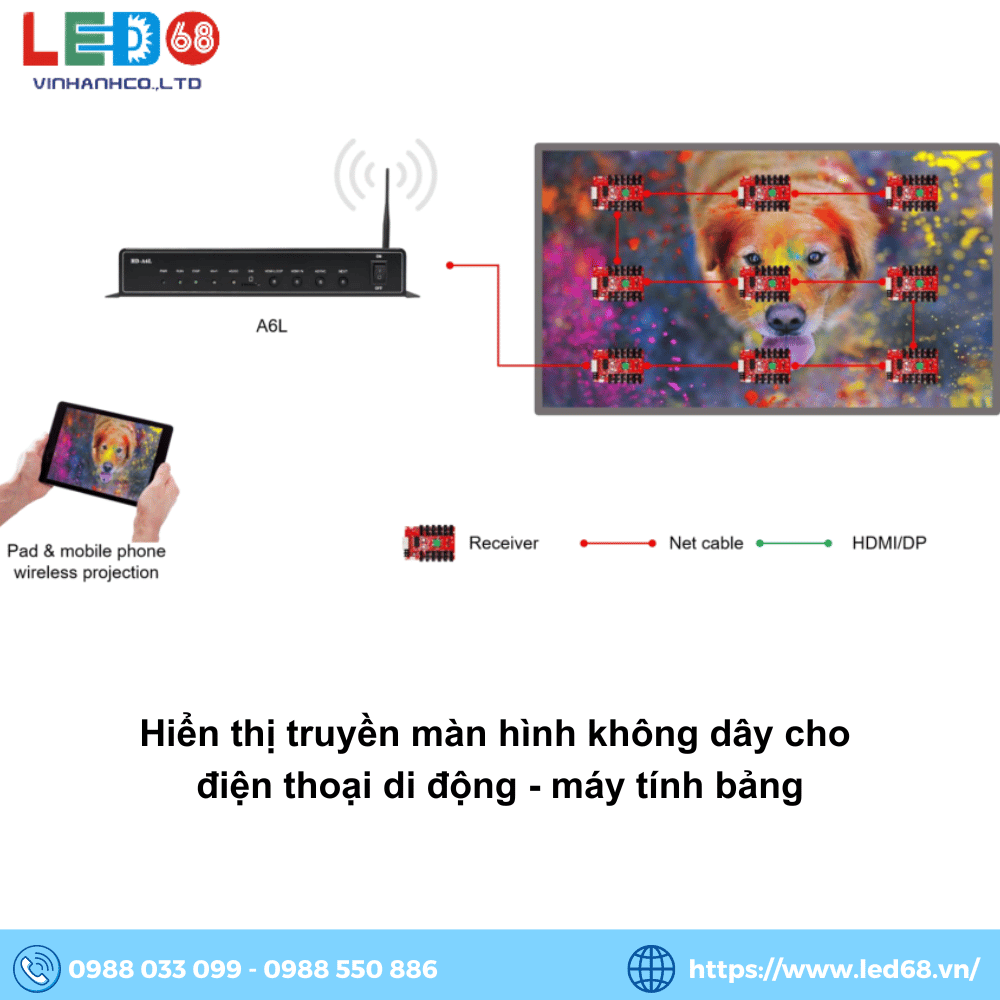

5. Hiển thị màn hình không dây từ điện thoại di động/bảng
Đánh giá về BOX HD A6L
Bộ phát đa phương tiện đa chức năng
BOX HD A6L là một bộ phát đa phương tiện màn hình LED đa chức năng của Huidu, mang lại khả năng phát video, hình ảnh, hoạt ảnh GIF, văn bản, tài liệu WPS, bảng biểu, đồng hồ, đồng bộ thời gian và nhiều chương trình khác. Với khả năng tích hợp các chức năng bất đồng bộ, đồng bộ và phát HDMI ghép nối, nó cung cấp sự linh hoạt trong việc điều khiển từ nhiều thiết bị điều khiển và phát hành chương trình.
Đa dạng cổng đầu vào
Bộ phát HD A6L được trang bị các cổng đầu vào và đầu ra đa dạng, từ cổng mạng Gigabit cho đến HDMI IN, HDMI LOOP IN, USB, và cả cổng đầu vào cảm biến. Điều này giúp tối ưu hóa khả năng kết nối và tích hợp với các thiết bị và môi trường khác nhau.
Linh hoạt và cho hiệu suất cao
Với khả năng điều khiển không dây qua Wi-Fi và ứng dụng di động, HD A6L cho phép người dùng điều khiển từ xa và quản lý các chương trình một cách thuận tiện. Nó cũng hỗ trợ nhiều kênh video window playback và phát lại đồng bộ và không đồng bộ, đảm bảo hiệu suất cao và linh hoạt trong việc xử lý nội dung trên màn hình LED.
Tóm lại, HD A6L là một giải pháp đa chức năng, đa năng và hiệu suất cao, phù hợp cho các ứng dụng hiển thị LED trong nhiều lĩnh vực thương mại và thông minh khác nhau.
