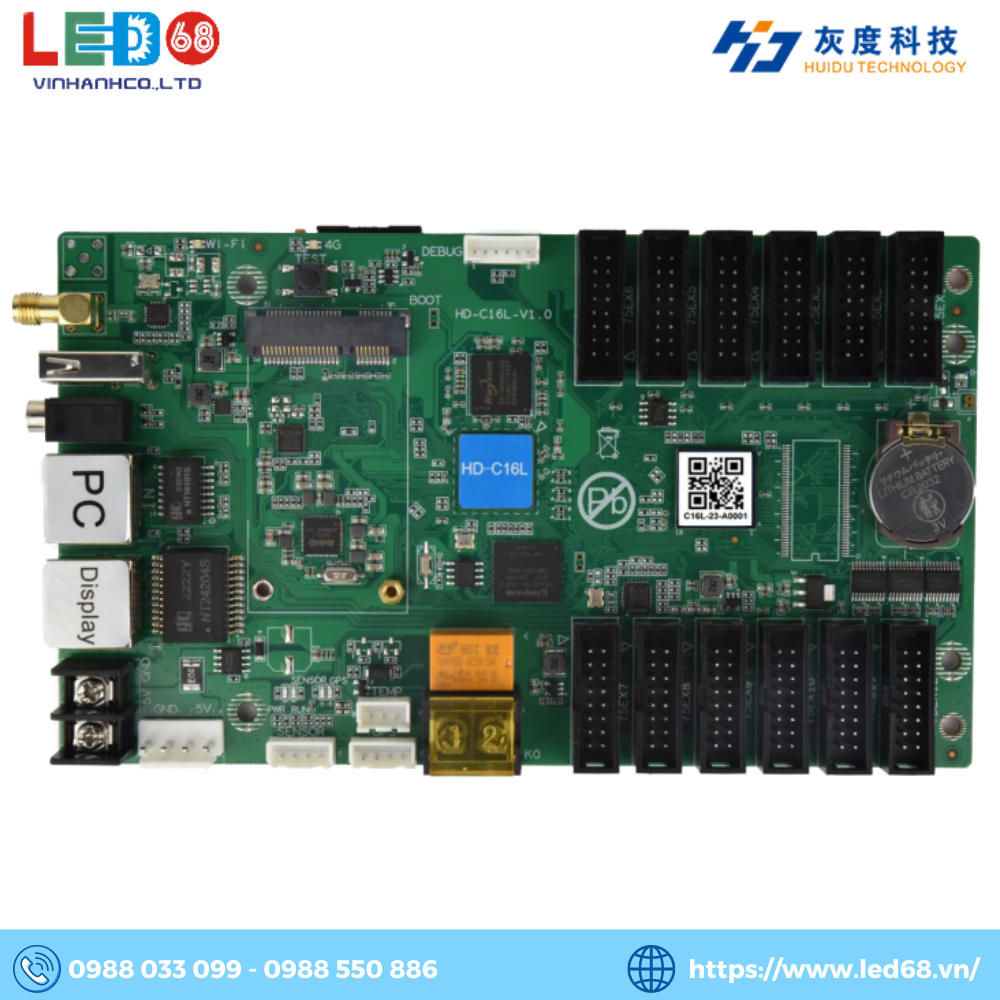

Card HD C16L Wifi là một thiết bị tiên tiến, được thiết kế để cung cấp các giải pháp điều khiển màn hình LED hiệu quả và tiện lợi. Sản phẩm này không chỉ nổi bật với khả năng kết nối linh hoạt mà còn sở hữu nhiều tính năng vượt trội, giúp tối ưu hóa trải nghiệm người dùng và quản lý màn hình từ xa dễ dàng. Cùng LED68 tìm hiểu chi tiết
Đặc điểm nổi bật của Card HD C16L Wifi
Đầu vào
- Hỗ trợ 1 cổng mạng truyền thông 100M, được sử dụng để điều chỉnh thông số, gửi các chương trình và truy cập Internet;
- Hỗ trợ 1 cổng giao tiếp USB, có thể được sử dụng để cập nhật chương trình và mở rộng dung lượng;
- Hỗ trợ 1 cổng giao tiếp riêng biệt cho cảm biến nhiệt độ, 1 cổng giao tiếp riêng biệt cho cảm biến GPS và 1 cổng giao tiếp đầu vào cảm biến thông dụng.
Đầu ra
- Phạm vi điều khiển tối đa là 650.000 pixel, chiều rộng tối đa là 8192 pixel, chiều cao tối đa là 1920 pixel;
- Được trang bị tiêu chuẩn với 1 cổng mạng Gigabit đầu ra, có thể được kết nối trực tiếp với thẻ nhận HD-R series để điều khiển màn hình;
- Tích hợp sẵn 12 cổng giao tiếp HUB75E;
- 1 cổng đầu ra âm thanh tiêu chuẩn TRS 3.5mm hai kênh.
Chức năng
- Được trang bị tiêu chuẩn với Wi-Fi 2.4GHz và hỗ trợ điều khiển không dây qua ứng dụng di động (hỗ trợ chế độ WiFi-AP, WiFi-STA);
- Tích hợp sẵn 1 kênh relay có thể điều khiển nguồn từ xa;
- Hỗ trợ phát lại cửa sổ video 2 kênh (hỗ trợ tối đa 2 kênh 1080P);
- Hỗ trợ truy cập 4G vào nền tảng XiaoHui Cloud để thực hiện quản lý từ xa trên Internet (tùy chọn);
- Hỗ trợ giao tiếp UART;
- Hỗ trợ 1 kênh giao tiếp RS-232 hoặc RS-485 (tùy chọn).

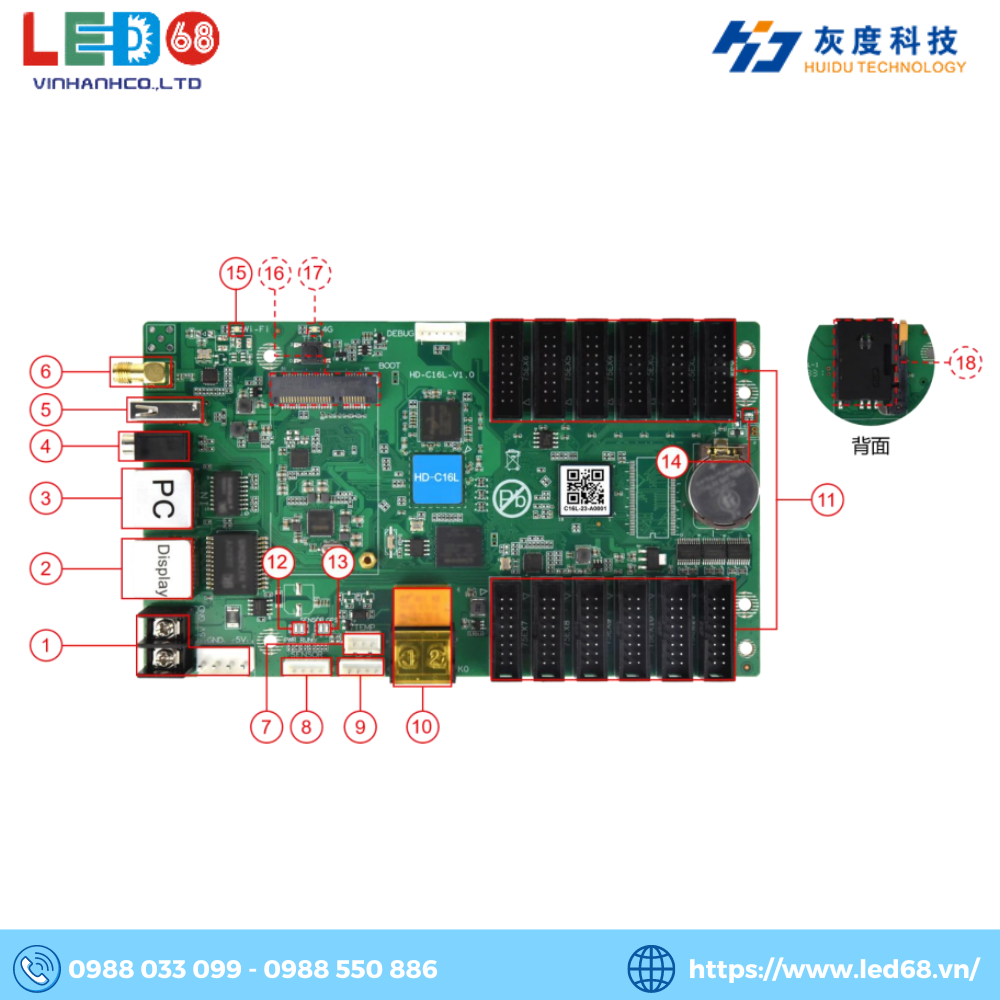

Mô tả giao diện card HD C16L Wifi
| Số chỉ |
Mô tả |
Chi tiết |
| 1 |
Đầu vào nguồn |
DC 5V（4.6~5.5V) - 3A |
| 2 |
Cổng mạng đầu ra |
Cổng mạng đầu ra Gigabit, kết nối nối tiếp với các thẻ nhận loạt HD-R |
| 3 |
Cổng mạng đầu vào |
Truyền thông cổng mạng đầu vào 100M, kết nối với máy tính để điều chỉnh và phát các chương trình, dùng để truy cập mạng LAN hoặc Internet |
| 4 |
Đầu ra âm thanh |
Cổng đầu ra âm thanh tiêu chuẩn TRS 3.5mm hai kênh |
| 5 |
USB |
Dùng để cập nhật chương trình hoặc mở rộng dung lượng |
| 6 |
Ống anten Wi-Fi |
Kết nối anten Wi-Fi để tăng cường tín hiệu không dây |
| 7 |
Giao diện cảm biến nhiệt độ |
Kết nối một cảm biến nhiệt độ để giám sát nhiệt độ môi trường xung quanh |
| 8 |
Giao diện cảm biến |
Cảm biến ngoại vi nhiệt độ, độ ẩm, độ sáng, tốc độ gió, hướng gió, tiếng ồn, PM2.5, PM10, CO₂ và các loại cảm biến khác |
| 9 |
Giao diện GPS |
Kết nối với mô-đun GPS để xác định vị trí và điều chỉnh thời gian |
| 10 |
Relay |
Bật/tắt relay, hỗ trợ tải tối đa: AC 250V~3A hoặc DC 30V-3A |
| 11 |
Giao diện HUB75E |
Kết nối với mô-đun giao diện HUB75 (B/D/E) |
| 12 |
Đèn báo hệ thống |
PWR: Đèn báo nguồn, đèn xanh sáng liên tục khi nguồn đầu vào bình thường
RUN: Đèn báo hệ thống hoạt động. Nếu đèn xanh nhấp nháy, hệ thống hoạt động bình thường; nếu đèn xanh sáng liên tục hoặc tắt, hệ thống hoạt động bất thường |
| 13-1 |
Đèn báo cảm biến |
- Khi phát hiện không có cảm biến nào được kết nối, đèn không sáng;
- Khi phát hiện có cảm biến được kết nối, đèn xanh sáng liên tục
|
| 13-2 |
Đèn báo GPS |
- Khi phát hiện không có tín hiệu GPS, đèn không sáng;
- Khi số lượng ngôi sao GPS tìm kiếm < 4, đèn xanh nhấp nháy;
- Khi số lượng ngôi sao GPS tìm kiếm >= 4, đèn xanh sáng liên tục
|
| 14 |
Đèn báo hiển thị |
Nếu đèn xanh nhấp nháy, hệ thống FPGA hoạt động bình thường; nếu đèn xanh sáng hoặc tắt, hệ thống hoạt động bất thường |
| 15 |
Đèn báo Wi-Fi |
Chế độ AP:
- Chế độ AP bình thường và đèn xanh nhấp nháy;
- Không thể phát hiện mô-đun và đèn không sáng;
- Không thể kết nối với điểm truy cập và đèn đỏ nhấp nháy;
Chế độ STA:
- Chế độ STA bình thường và đèn xanh sáng liên tục;
- Cầu không thể kết nối với điểm truy cập Wi-Fi và đèn đỏ sáng liên tục;
- Không thể kết nối với máy chủ, đèn vàng sáng liên tục
|
| 16 |
Ổ PCIE-4G |
Ổ mô-đun 4G (chức năng tùy chọn, mặc định được lắp đặt với anten 4G) |
| 17 |
Đèn báo truyền thông 4G |
- Đèn xanh sáng liên tục và kết nối với máy chủ đám mây thành công;
- Đèn vàng sáng liên tục và không thể kết nối với dịch vụ đám mây;
- Đèn đỏ sáng liên tục, không có tín hiệu hoặc SIM chậm trả tiền hoặc không thể gọi;
- Đèn đỏ nhấp nháy và không thể phát hiện SIM;
- Đèn không sáng và không thể phát hiện mô-đun
|
| 18 |
Khe cắm thẻ SIM |
Được sử dụng để lắp đặt thẻ dữ liệu 4G và cung cấp chức năng mạng. |
Thông tin chi tiết card HD C16L Wifi
| Lịch trình chương trình |
Hỗ trợ phát liên tục của nhiều chương trình, phát đồng hồ, chèn chương trình và đồng bộ nhiều màn hình. |
| Phân vùng chương trình |
Hỗ trợ bất kỳ phân vùng nào của cửa sổ chương trình. |
| Định dạng video |
AVI, WMV, MPG, RM/RMVB, VOB, MP4, FLV và các định dạng video phổ biến khác.
Hỗ trợ lên đến 2 kênh phát video 1080 đồng thời |
| Định dạng hình ảnh |
BMP, GIF, JPG, JPEG, PNG, PBM, PGM, PPM và các định dạng hình ảnh phổ biến khác. |
| Định dạng âm thanh |
MPEG-1 Layer III, AAC, vv. |
| Hiển thị văn bản |
Văn bản một dòng, văn bản tĩnh, văn bản nhiều dòng, từng chữ động, WPS, vv. |
| Hiển thị đồng hồ |
Hiển thị và quản lý đồng hồ thời gian thực RTC. |
| USB |
Cắm và chạy |
| Nguồn vào |
DC 5V（4.6V~5.5V |
| Công suất tiêu thụ tối đa |
8W |
| Hiệu suất phần cứng |
1.5GHz, Quad-core CPU, Mali-G31GPU
Hỗ trợ giải mã cứng 1080p@60fps
Hỗ trợ mã hóa phần cứng 1080p@30fps |
| Bộ nhớ trong |
4GB (2G available) |
| Nhiệt độ lưu trữ |
-40℃～80℃ |
| Độ ẩm lữu trữ |
0%RH～80%RH (không ngưng tụ) |
| Nhiệt độ làm việc |
-40℃～80℃ |
| Độ ẩm làm việc |
0%RH～80%RH（không ngưng tụ） |
| Thông tin đóng gói |
Danh sách:
1×C16L
1×Chứng chỉ
1× Ăng ten Wi-Fi
Lưu ý: Ăng ten 4G đi kèm với tùy chọn mô-đun 4G 1PCS |
| Kích thước |
174.9mm×101.4mm |
| Trọng lượng ròng |
0.14KG |
| Cấp bảo vệ |
Bảng trần không chống nước, ngăn nước rơi vào sản phẩm, và không làm ẩm hoặc rửa sản phẩm. |
| Phần mềm hệ thống |
Phần mềm hệ điều hành Linux4.4
Phần mềm FPGA |

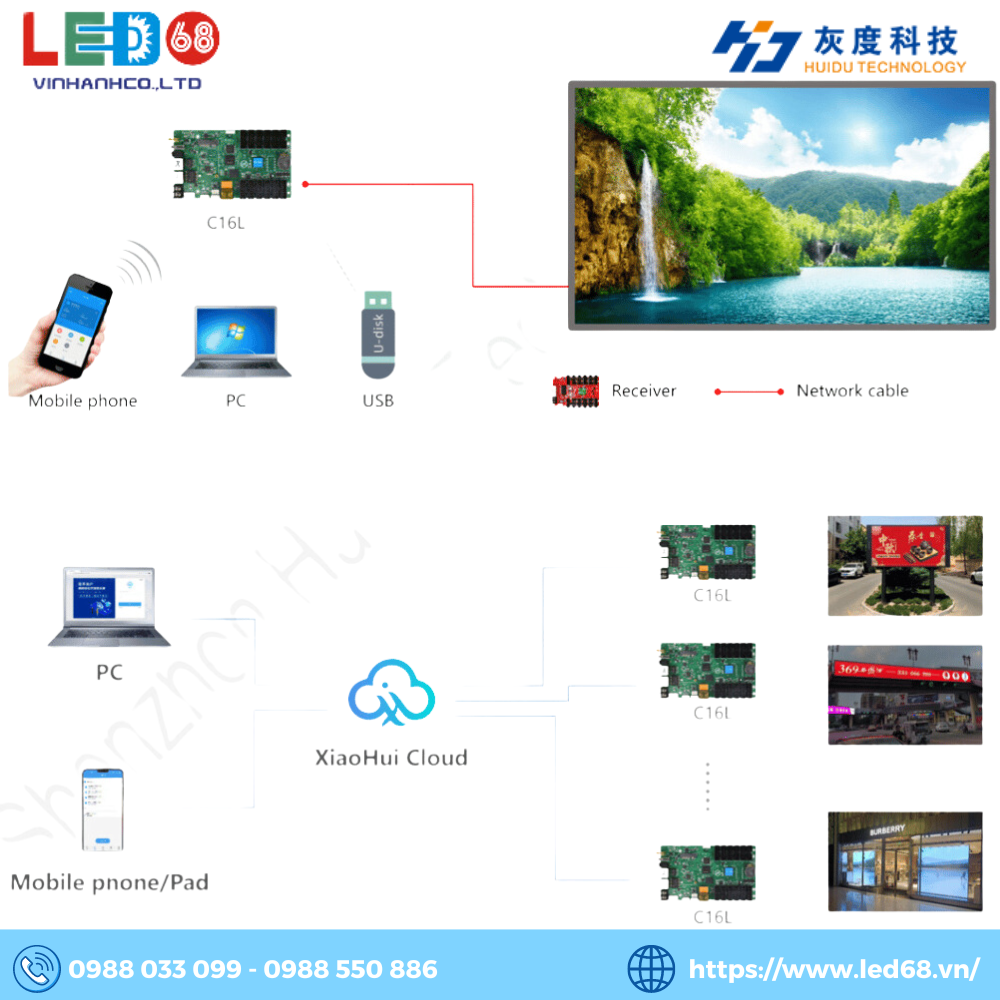

Sơ đồ phương thức kết nối điều khiển của card HD C16L Wifi
- Điều khiển độc lập, hỗ trợ kết nối Wi-Fi, kết nối trực tiếp qua cổng mạng, và giao diện USB cho việc truyền thông.
- Điều khiển cụm, hỗ trợ điều khiển từ xa qua Internet.

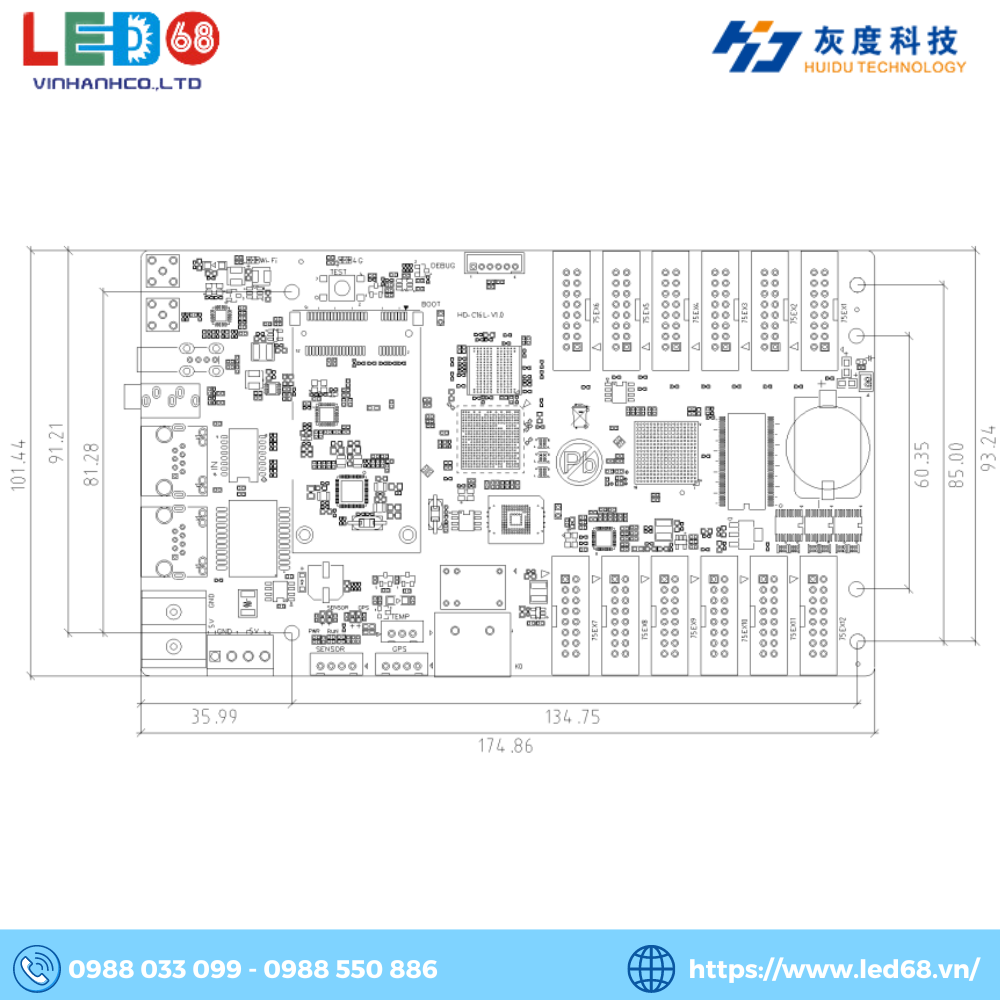

Bản vẽ kích thước Card HD C16L Wifi
Ứng Dụng và Khả Năng của Card HD C16L Wifi
Card HD C16L Wifi lý tưởng cho việc điều khiển các màn hình LED lớn trong các không gian công cộng như quảng trường, sân vận động, trung tâm mua sắm và các sự kiện ngoài trời.
Với khả năng kết nối Wi-Fi và 4G, người dùng có thể dễ dàng quản lý và cập nhật nội dung từ xa, tiết kiệm thời gian và chi phí. Đồng thời, với hỗ trợ phát lại video 2 kênh 1080P, sản phẩm đảm bảo cung cấp chất lượng hình ảnh sắc nét, sống động.
- Quản lý từ xa: Thích hợp cho việc điều khiển các màn hình LED tại quảng trường, sân vận động, trung tâm mua sắm và các sự kiện ngoài trời.
- Chất lượng hiển thị cao: Hỗ trợ phát lại đồng thời 2 kênh video 1080P, đảm bảo nội dung hiển thị rõ ràng và sống động.
Đánh giá card HD C16L Wifi
Card HD C16L Wifi là một giải pháp mạnh mẽ và linh hoạt dành cho việc điều khiển màn hình LED, với nhiều tính năng vượt trội đáp ứng tốt các yêu cầu của người dùng. Dưới đây là những điểm nổi bật:
Sức Mạnh và Khả Năng Xử Lý
- Hiệu suất cao: Được trang bị CPU 1.5GHz Quad-core và GPU Mali-G31, card HD C16L Wifi có khả năng xử lý mạnh mẽ, hỗ trợ giải mã video 1080p@60fps và mã hóa 1080p@30fps, đảm bảo hình ảnh và video hiển thị mượt mà, sắc nét.
- Bộ nhớ trong: Với 4GB (2GB khả dụng), card này có đủ không gian lưu trữ và xử lý dữ liệu cho các ứng dụng phức tạp.
Khả Năng Kết Nối và Điều Khiển
- Kết nối linh hoạt: Hỗ trợ Wi-Fi 2.4GHz và tùy chọn 4G, cho phép điều khiển từ xa và truy cập internet một cách thuận tiện. Điều này rất hữu ích cho các màn hình LED tại các địa điểm công cộng hoặc những nơi khó tiếp cận.
- Phạm vi điều khiển rộng: Có khả năng điều khiển tối đa 650.000 pixel, với chiều rộng tối đa 8192 pixel và chiều cao 1920 pixel, phù hợp cho các màn hình LED nhỏ
Đa Dạng Cổng Giao Tiếp và Tính Năng
- 12 cổng HUB75E: Hỗ trợ kết nối dễ dàng với các module LED.
- Cổng USB và cổng giao tiếp cảm biến: Hỗ trợ việc cập nhật chương trình và mở rộng khả năng giám sát môi trường như nhiệt độ, độ ẩm, và vị trí GPS.
- Relay điều khiển nguồn từ xa: Tích hợp sẵn giúp quản lý nguồn điện linh hoạt.
Card HD C16L Wifi là một lựa chọn xuất sắc cho việc điều khiển màn hình LED với hiệu suất cao, khả năng kết nối linh hoạt và nhiều tính năng đa dạng. Sản phẩm này không chỉ giúp tối ưu hóa quản lý và điều khiển từ xa mà còn đảm bảo chất lượng hiển thị tốt nhất cho các ứng dụng lớn và phức tạp.
