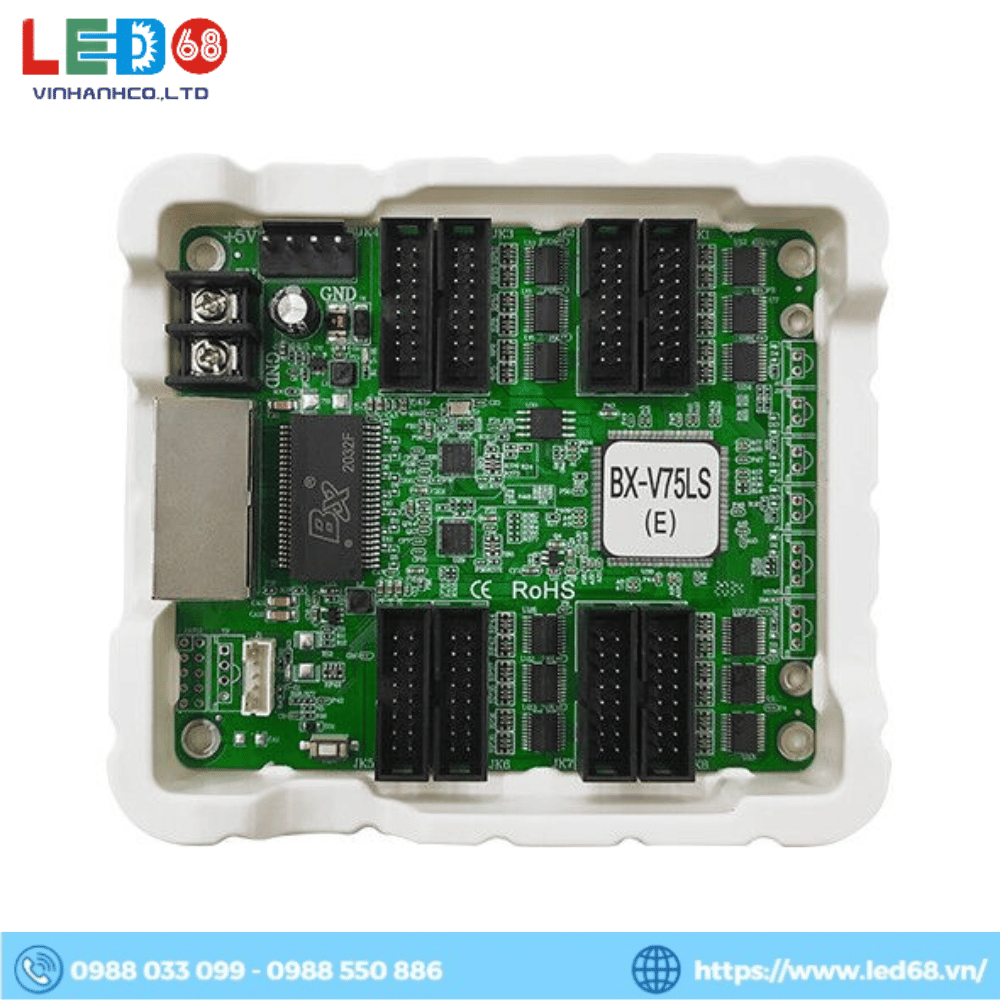

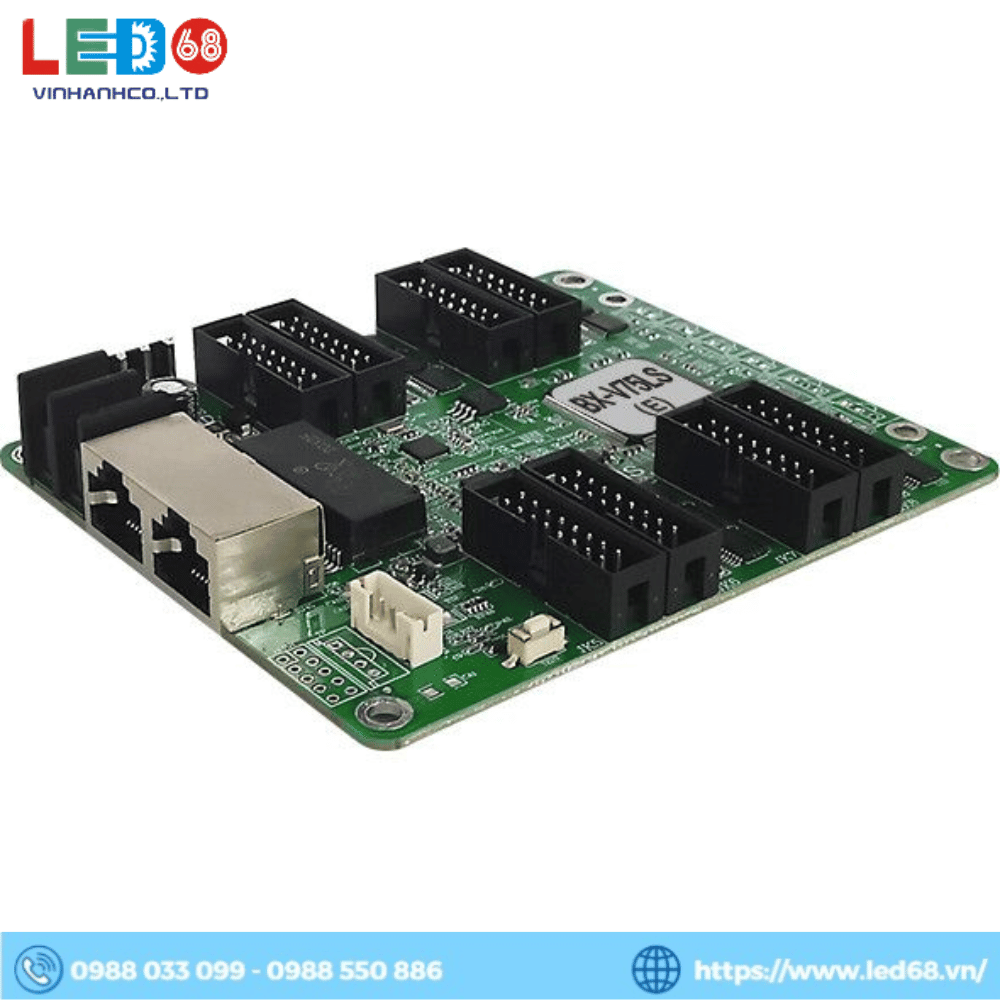

Card Thu BX V75LS (8P)

BX V75LS là một card thu chất lượng cao và hiệu suất ổn định, dễ vận hành. Card thu BX V75LS chuyên điều khiển cho các màn hình led với các kích cỡ nhỏ. Cùng LED68 tìm hiểu chi tiết sản phẩm này.

Thông số kỹ thuật của card thu BX V75LS

Hãng sản xuất : BX ONBON

Phần mềm : Tiếng Anh, Tiếng Việt

Xuất xứ : Trung Quốc

Chứng chỉ : CO, CQ

Bảo hành : 12 Tháng

Đặc điểm chung của BX V75LS

• Cấu trúc đơn giản, dễ dàng lắp đặt.
• Chế độ thẻ nhận Gigabit, tương thích với thẻ gửi đồng bộ và trình phát YQ không đồng bộ.
• Tần suất làm mới cao, hiệu ứng hiển thị phong phú, hỗ trợ tần suất làm mới cao và mức xám cao.
• Thao tác đơn giản.
• Hỗ trợ nhiều loại chip như chip bình thường, chip PWM, vv.
• Hỗ trợ mọi chế độ quét trong 64 quét và hỗ trợ quét giải mã tuần tự 595.
• 16 cổng RGB.
• Hỗ trợ "đọc lại tệp cấu hình".
• Hỗ trợ phát hiện trên giao tiếp Ethernet.
• Phù hợp với mọi loại màn hình LED full color

Tính năng của card thu V75LS

BX-V75LS được sử dụng cho mọi loại màn hình LED full màu, hỗ trợ hầu hết các chip mô-đun. Có 8 cổng T75 trên bảng, dữ liệu và tần số làm mới có thể đạt tới 5000Hz. Hỗ trợ chế độ Gigabit, máy phát không đồng bộ và thẻ gửi đồng bộ BX-VS/VSE/VHE. Người dùng có thể cập nhật firmware trực tuyến.

Giao diện cài đặt đơn giản

Có 8 cổng T75 trên bảng, hỗ trợ tín hiệu E, tối đa 64 chế độ quét, 16 cổng tín hiệu RGB. Hỗ trợ trao đổi dữ liệu từ bất kỳ giao diện nào, màu RGB sẽ được trao đổi theo thứ tự.

Chế độ chia

Hỗ trợ 2 chế độ chia, 3 chế độ chia và 4 chế độ chia, đối với chiều rộng, có thể khác nhau. Ví dụ: 2 chế độ chia: chế độ đầu tiên là 128 pixel, chế độ khác là 64 pixel; 3 chế độ chia: chế độ đầu tiên là 128 pixel, chế độ giữa là 128 pixel, chế độ cuối cùng là 64 pixel.

Hướng dữ liệu có thể thay đổi

Mặc định là từ phải sang trái. Theo yêu cầu của bạn, bạn có thể thiết lập là “từ trái sang phải”, “từ trên xuống dưới”, “từ dưới lên trên”. Chúng tôi đề xuất từ phải sang trái và từ trên xuống dưới.

Hỗ trợ màn hình đặc biệt

Hỗ trợ sự định hướng của dữ liệu hiển thị (từ phạm vi 0-511 pixel). Và tối đa, bạn có thể thiết lập 384 pixel trong chiều cao cho sự định hướng.

Nhiều chế độ quét

Sử dụng phần mềm LedshowTV và hỗ trợ các chế độ quét 64, 32, 16, 8, 4; Hỗ trợ không có 138, và hỗ trợ 595, RT958 vv. Bằng chức năng quét thông minh, có thể hỗ trợ màn hình tĩnh, từ 2 đến 64 chế độ quét.

Tương thích nhiều loại chip

Hỗ trợ chip bình thường, chip PWM.

Hỗ trợ hiệu ứng tốt hơn

Sử dụng công nghệ làm mới cao, hỗ trợ làm mới cao và mức xám cao.

Hỗ trợ 256, 512, 1024, 2048, 4096, 8192, 16384, 32768, 65536. Sử dụng cho mọi tình huống, ngoài trời hoặc trong nhà.

Người dùng có thể đạt được hiệu ứng tốt bằng cách điều chỉnh tần số làm mới, chế độ hiển thị, vv.

Điều chỉnh đồng hồ

Hỗ trợ điều chỉnh từ 10.42MHz đến 31.25MHz. Đáp ứng các đặc điểm nối tiếp của các mô-đun khác nhau, có hiệu ứng tốt hơn. Dựa trên tần số làm mới, sẽ tăng chiều rộng

Dễ dàng bảo trì

Card thu BX V75LS hỗ trợ chức năng đọc lại các thông số cấu hình; Hỗ trợ cập nhật trực tuyến; Điều này tiện lợi cho khách hàng trong việc cập nhật và bảo trì.

Cơ chế điều khiển kích thước của BX V75LS

Kiểm soát kích thước nhỏ hơn 256*256, hiệu ứng sẽ cho ra rất tốt. Hiệu ứng phụ thuộc vào chiều rộng của màn hình, để rõ hơn, vui lòng kiểm tra bên dưới

Ghi chú:

Các chế độ quét trên áp dụng cho các dòng thẳng. Nếu chế độ quét của bạn là 1/4, một dòng dữ liệu có 8 dòng, bạn nên chọn dữ liệu của 1/8; Nếu chế độ quét của bạn là 1/4, một dòng dữ liệu có 16 dòng, bạn nên chọn 1/16.

Hướng dẫn điều chỉnh trên card thu BX V75LS

Chế độ hiển thị

Hiện tại, chúng ta có hai chế độ, ưu tiên làm mới và ưu tiên độ sáng. Chế độ ưu tiên làm mới dành cho tần suất làm mới cao, và bạn sẽ nhận được phản hồi tốt thông qua điện thoại di động hoặc máy ảnh, nhưng độ sáng sẽ thấp hơn. Nếu bạn sử dụng chế độ ưu tiên độ sáng, bạn sẽ có độ sáng cao hơn nhưng ảnh bằng điện thoại di động hoặc máy ảnh có thể không tốt. Thông thường, đối với màn hình trong nhà, độ sáng không quan trọng, vì vậy bạn có thể chọn ưu tiên làm mới; Nhưng đối với màn hình ngoài trời, độ sáng là cần thiết, trong trường hợp này, cần chọn ưu tiên độ sáng.

Chế độ độ sáng

Đối với chế độ độ sáng, có 3 chế độ: thấp, bình thường hoặc cao độ sáng. Nếu chế độ hiển thị cố định, thì, càng cao độ sáng, tần suất làm mới càng thấp. Hoặc, ở cùng một tần suất làm mới, độ rộng điều khiển sẽ nhỏ hơn. Vì vậy, khi độ sáng đủ, bạn có thể chọn chế độ độ sáng thấp, để có được tần suất làm mới và hiệu ứng quay phim tốt hơn.

Cấp màu xám

Ở cùng một tần suất làm mới, nếu kích thước điều khiển là giống nhau, thì cấp màu xám càng cao, hiệu ứng sẽ càng tốt. Nhưng nếu cấp màu xám cao hơn, kích thước điều khiển sẽ nhỏ hơn. Vì vậy, chúng tôi thường đề xuất sử dụng 4096 cấp màu xám, không vượt quá 16384.

Tần suất làm mới

Không đúng rằng tần suất làm mới càng cao, hiệu ứng sẽ càng tốt. Nếu tần suất làm mới đủ, tần suất làm mới càng thấp, hiệu ứng quay phim sẽ càng tốt.

Đồng hồ thay thế

Đồng hồ thay thế cũng là một thông số quan trọng. Càng cao đồng hồ thay thế, kích thước điều khiển sẽ lớn hơn (ở cùng một tần suất làm mới). Nhưng một số loại mô-đun không tốt với chất lượng, không thể sử dụng đồng hồ thay thế cao hơn, thường, sẽ có một số hiệu ứng nhấp nháy đặc biệt trên màn hình.

Màu xám từ cấp đầu tiên

Nếu người dùng cần hiệu ứng màu xám thấp tốt hơn, bạn có thể chọn. Nhưng hiệu ứng sẽ không tốt, sẽ làm mắt bạn kỳ lạ. Vì vậy, thường, chúng tôi không đề xuất.

Những lưu ý khi sử dụng BX V75LS để đảm bảo an toàn

• Điện áp đầu vào là 5V, phạm vi điện áp từ 4.5V đến 5.5V, vui lòng đảm bảo chất lượng nguồn điện cho dòng sản phẩm BX V75LS.
• Vui lòng đảm bảo rằng tất cả các dây nguồn điện đã được tháo ra khi bạn muốn kết nối hoặc tháo ra bất kỳ dây tín hiệu hoặc dây điều khiển nào.
• Vui lòng đảm bảo rằng tất cả các dây nguồn điện và dây tín hiệu đều đã được tháo ra khi bạn cần lắp hoặc tháo ra các thiết bị phần cứng.
• Vui lòng tắt nguồn điện của bộ xử lý video LED trước khi thực hiện bất kỳ hoạt động phần cứng nào và định tâm tĩnh điện bằng cách chạm vào mặt đất.
• Vui lòng đảm bảo môi trường sạch, khô ráo và thông thoáng khi bạn sử dụng sản phẩm này, hãy cũng không đặt sản phẩm này vào môi trường nhiệt đới và ẩm ướt.
• Sản phẩm này là sản phẩm điện tử, vui lòng tránh xa lửa, nguồn nước và các sản phẩm dễ cháy và dễ cháy.
• Có các thành phần áp suất cao trong sản phẩm này, vui lòng không mở hộp và tự sửa chữa nó.
• Ngay lập tức tắt nguồn cung cấp khi bạn phát hiện có khói, mùi lạ hoặc điều gì đó bất thường. Sau đó liên hệ ngay cho nhà phân phối để được giải quyết.

LED68 - Nhà phân phối card thu tín hiệu BX V75LS chính hãng

Trên đây là một số thông tin về BX V75LS mà LED68 cung cấp. LED68 là nhà phân phối card thu tín hiệu BX V75LS chính hãng với CO, CQ rõ ràng minh bạch.
