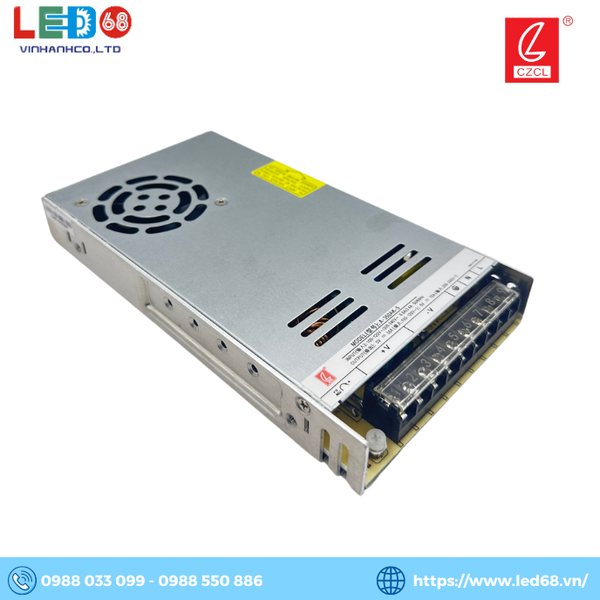

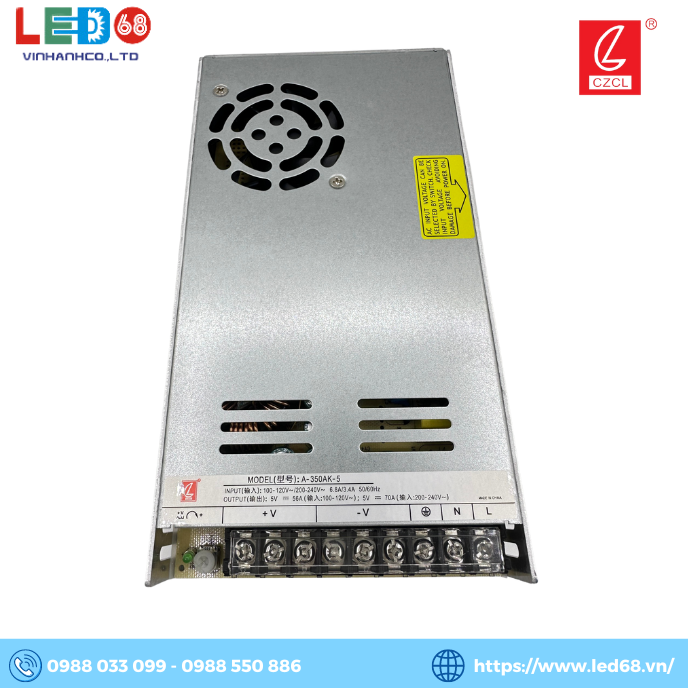

Nguồn 5V70A CZCL A-350AK-5 là nguồn 5V chuyên dụng cho màn hình LED công suất 350W. Dòng sản phẩm này có thiết kế siêu mỏng, với chiều cao chỉ 30mm, và có thể điều chỉnh cho phù hợp với nhiều kích thước hộp khác nhau. Hiệu suất siêu cao, thiết kế vỏ nhỏ gọn và tản nhiệt tốt đảm bảo cho việc hoạt động ổn định lâu dài. Cùng LED68 tìm hiểu chi tiết nguồn LED này
Thông số kỹ thuật chi tiết của nguồn 5V70A CZCL A-350AK-5
Input
| Thuộc tính |
Giá trị |
| Phạm vi điện áp đầu vào |
90~132VAC / 176～264VAC (lựa chọn bằng công tắc) |
| Dòng điện đầu vào |
230VAC/4A, 115VAC/6A |
| Hiệu suất |
≥87% |
| Dải tần số |
47～63HZ |
| Dòng rò rỉ |
<2mA/240VAC |
| Dòng xung khởi đầu |
Khởi động lạnh 60A/230VAC |
Output
| Thuộc tính |
Giá trị |
| Điện áp DC |
5V |
| Dòng điện định mức |
70A |
| Công suất |
350W |
| Phạm vi điều chỉnh điện áp |
±3.0% |
| Sóng nhiễu và tiếng ồn |
200mVp-p |
| Thời gian thiết lập, thời gian tăng điện áp |
2000ms, 50ms/ (220VAC) load 100% |
| Thời gian duy trì |
10ms/220VAC load 100% |
| Độ ổn định dòng |
±1.0% (line regulation) |
| Độ ổn định tải |
±2.0% (load regulation) |
| Độ chính xác điện áp đầu ra |
±3.0% |
Đặc điểm chi tiết
| Thiết kế tiêu chuẩn EMS |
Tham khảo: EN55035; EN61000-4-2,3,4,5,6,8,11 |
| Dòng điện hài hòa |
Thiết kế theo: GB17625.1; EN61000-3-2,-3 |
| Tiêu chuẩn EMC |
Thiết kế theo: EN55032 |
| Tiêu chuẩn an toàn |
Thiết kế theo: GB4943/UL1012 |
| Điện áp chịu được |
I/P-O/P: 3KVac/10mA; I/P-CASE: 1.5KVac/10mA; O/P-CASE: 0.5KVDC/10mA |
| |
Mỗi lần kiểm tra: 1 phút |
| Độ cách điện |
I/P-O/P: 100M ohms; I/P-Case: 100M ohms; O/P-Case: 100M ohms |
| Quá áp |
/ |
| Quá tải |
110～165% rated Hiccup mode, tự khôi phục tự động sau khi điều kiện lỗi được loại bỏ |
| Quá nhiệt |
/ |
| Ngắn mạch |
Hiccup mode, tự khôi phục tự động sau khi điều kiện lỗi được loại bỏ |
| Nhiệt độ và độ ẩm hoạt động |
-30~70 ℃, 95%RH20n%o ~ không ngưng tụ (tham khảo đường cong giảm) |
| Nhiệt độ và độ ẩm lưu trữ |
-40~85 ℃, 10% ~ 95% RH, không ngưng tụ |
| Rung động |
Dải tần số 10 ~ 500Hz, gia tốc 2G, mỗi chu kỳ quét trong 10 phút, 6 chu kỳ quét theo trục X, Y, Z |
| Va đập |
Gia tốc: 20g, thời gian: 11ms, 3 va đập theo trục X, Y, Z |
| Độ cao |
2000m (mỗi 100m cao hơn 2000m, nhiệt độ môi trường giảm đi 0.6 ℃) |
| MTBF |
25 ℃-21: 275 triệu giờ, MIL |
| Kích thước |
21511530mm (Dài * Rộng * Cao) |
| Đóng gói |
0.75Kg/pc, 20pcs/thùng, 16KG/thùng |
| Chế độ làm mát |
☑ Quạt |
| Chế độ mở rộng |
☑Nắp kết nối |
Ưu và nhược điểm của nguồn 5V70A CZCL A-350AK-5
Ưu điểm của nguồn 5V70A CZCL A-350AK-5:
-
Hiệu suất cao: Với hiệu suất ≥87%, nguồn này chuyển đổi điện năng từ nguồn điện vào thành nguồn điện DC ổn định một cách hiệu quả, giúp tiết kiệm năng lượng và giảm tổn thất nhiệt.
-
Công suất lớn: Với công suất 350W, nguồn này đủ mạnh mẽ để cung cấp năng lượng cho các thiết bị LED đòi hỏi hiệu suất cao như màn hình LED và đèn LED.
-
Kích thước nhỏ gọn: Thiết kế siêu mỏng với chiều cao chỉ 30mm, nguồn này dễ dàng tích hợp vào các thiết kế có không gian hạn chế và yêu cầu kích thước nhỏ.
-
Tản nhiệt tốt: Thiết kế vỏ nhỏ gọn và tản nhiệt tốt giúp nguồn hoạt động ổn định lâu dài, giảm thiểu nguy cơ hỏng hóc do nhiệt độ quá cao.
-
Bảo vệ an toàn: Nguồn này được trang bị các tính năng bảo vệ quan trọng như bảo vệ quá tải, ngắn mạch và chống nhiệt độ, đảm bảo an toàn cho hệ thống và thiết bị kết nối.
Nhược điểm của nguồn 5V70A CZCL A-350AK-5:
-
Giá cả: Do có nhiều tính năng và hiệu suất cao, giá thành của nguồn này có thể cao hơn so với các sản phẩm cùng phân khúc.
-
Dòng rò rỉ: Mặc dù dòng rò rỉ chỉ là <2mA/240VAC, nhưng vẫn cần chú ý để đảm bảo an toàn trong quá trình sử dụng.
Ứng dụng của nguồn 5V70A CZCL A-350AK-5
Nguồn 5V70A CZCL A-350AK-5 thường được sử dụng để cấp nguồn LED cho các dòng LED 5V, màn hình LED,...
Sử dụng rộng rãi trong tự động hóa công nghiệp, đèn LED hiển thị, thông tin liên lạc,…
Có kích thước nhỏ gọn nên được sử dụng nhiều trong các sản phẩm có kích thước nhỏ và không gian hẹp.
Trong quảng cáo sản phẩm được ứng dụng trong : Trang trí nội thất, quảng cáo Led, trang trí Led,…
Đánh giá về nguồn 5V70A CZCL A-350AK-5
Nguồn này có các thông số kỹ thuật ấn tượng với điện áp vào rộng (90~132VAC / 176～264VAC), dòng ra lớn (5V/70A), và công suất cao (350W). Điều này cho phép nó cung cấp đủ năng lượng cho các ứng dụng đòi hỏi hiệu suất cao như màn hình LED và đèn LED.
Với hiệu suất ≥87% và các chỉ số ổn định dòng điện và điện áp, nguồn này đảm bảo cung cấp điện ổn định và tin cậy cho các thiết bị LED và các ứng dụng tự động hóa.
Nguồn này được thiết kế với các tính năng bảo vệ quan trọng như bảo vệ quá tải, ngắn mạch và chống nhiệt độ. Nó tuân thủ các tiêu chuẩn chất lượng quốc tế như EN55035, EN61000 và GB4943/UL1012, đảm bảo an toàn và ổn định cho hệ thống.
Với khả năng cung cấp năng lượng cho LED display, LED indicator light, LED TV wall, và nhiều ứng dụng khác, nguồn này rất linh hoạt và có thể sử dụng trong nhiều lĩnh vực từ công nghiệp đến trang trí nội thất.
Với kích thước nhỏ gọn (215x115x30mm), nguồn này dễ dàng tích hợp vào các thiết kế có không gian hạn chế và yêu cầu kích thước nhỏ.
Tổng quan, Nguồn 5V70A CZCL A-350AK-5 là một sản phẩm mạnh mẽ và đa dụng, đáp ứng được nhu cầu cung cấp năng lượng cho các thiết bị LED và tự động hóa công nghiệp một cách hiệu quả và tin cậy.
Một số lưu ý khi sử dụng nguồn 5V70A CZCL A-350AK-5
- Để gia tăng tuổi thọ, khuyến nghị cấu hình tải nhiều hơn 30% so với phần dư còn lại. Ví dụ: công suất của thiết bị yêu cầu 100W, sau đó sử dụng công suất không ít hơn 130W.
- Phương pháp kiểm tra sóng nhấp nhô: Sử dụng máy hiện sóng 20MHz tại terminal đầu ra nguồn, độ dài dây kẹp hiện sóng không quá 12mm, và đồng thời kết nối song song với tụ điện điện lytic 47uF và tụ điện cao tần 0.1uF.
- Tất cả các bài kiểm tra hiệu suất điện đều được thực hiện ở 25 độ C.
- Khi sản phẩm được sử dụng ở tải đầy, tấm nhôm có diện tích 400 * 400 * 3mm sẽ được thêm vào để tản nhiệt phụ trợ.
- Nguồn cung cấp là một phần của các thành phần trong hệ thống thiết bị. Tất cả các kiểm tra EMC được thực hiện bằng cách lắp mẫu lên tấm kim loại. Nguồn cung cấp phải được xác nhận với thiết bị terminal để đảm bảo tương thích elecromagnetic.
