Đặc điểm chức năng của bộ xử lý hình ảnh Novastar VC6
Cổng đầu vào
- 2x HDMI 1.3
- 1x DVI
- 1x 3G-SDI (IN+LOOP, tùy chọn)
Cổng đầu ra
- 6 cổng Ethernet Gigabit: một thiết bị duy nhất có thể điều khiển tới 3,9 triệu điểm ảnh, với chiều rộng tối đa 10.240 điểm ảnh và chiều cao tối đa 8.192 điểm ảnh.
- 1x HDMI 1.3: Dành cho giám sát hoặc xuất video
Đầu vào và đầu ra âm thanh
- Đầu vào âm thanh đi kèm với nguồn vào HDMI
- Đầu vào và đầu ra âm thanh độc lập 3.5 mm
- Đầu ra âm thanh qua thẻ đa chức năng
Độ trễ thấp tới 1 khung hình
Giảm độ trễ từ đầu vào đến thẻ nhận xuống 1 khung hình khi các chức năng đồng bộ và độ trễ thấp đều được bật.
3 lớp hình ảnh
- Kích thước và vị trí của lớp có thể điều chỉnh
- Thứ tự ưu tiên của lớp có thể điều chỉnh
OSD
- Mỗi thiết lập trước hỗ trợ một hình ảnh OSD.
- Có thể nhập và lưu tối đa 8 hình ảnh OSD.
- Độ phân giải hình ảnh OSD tối đa: 3,9 triệu điểm ảnh, với chiều rộng và chiều cao tối đa lần lượt là 10.240 điểm ảnh và 8.192 điểm ảnh.
- Thứ tự ưu tiên của hình ảnh OSD có thể điều chỉnh.
Xử lý video mạnh mẽ
- Dựa trên công nghệ xử lý chất lượng hình ảnh SuperView III để cung cấp tỷ lệ đầu ra mượt mà.
- Hiển thị toàn màn hình chỉ với một cú nhấp chuột.
- Cắt đầu vào tự do.
Điều chỉnh màu sắc
Hỗ trợ quản lý màu đầu vào, bao gồm độ sáng, độ bão hòa, độ tương phản và sắc độ.
Lưu và tải các thiết lập dễ dàng
Hỗ trợ tối đa 10 thiết lập do người dùng định nghĩa.
Sao lưu nóng
- Sao lưu giữa các thiết bị.
- Sao lưu giữa các cổng Ethernet.
Đồng bộ hóa đầu ra
- Sử dụng nguồn đầu vào nội bộ làm nguồn đồng bộ để hiển thị hình ảnh đồng bộ trên tất cả các thiết bị.
Hiệu chuẩn độ sáng và sắc độ từng điểm ảnh
Kết hợp với NovaLCT và phần mềm hiệu chuẩn của NovaStar để hỗ trợ hiệu chuẩn độ sáng và sắc độ trên từng đèn LED, giúp loại bỏ sự khác biệt về màu sắc và cải thiện đáng kể độ sáng và độ nhất quán sắc độ của màn hình LED, mang lại chất lượng hình ảnh tốt hơn.

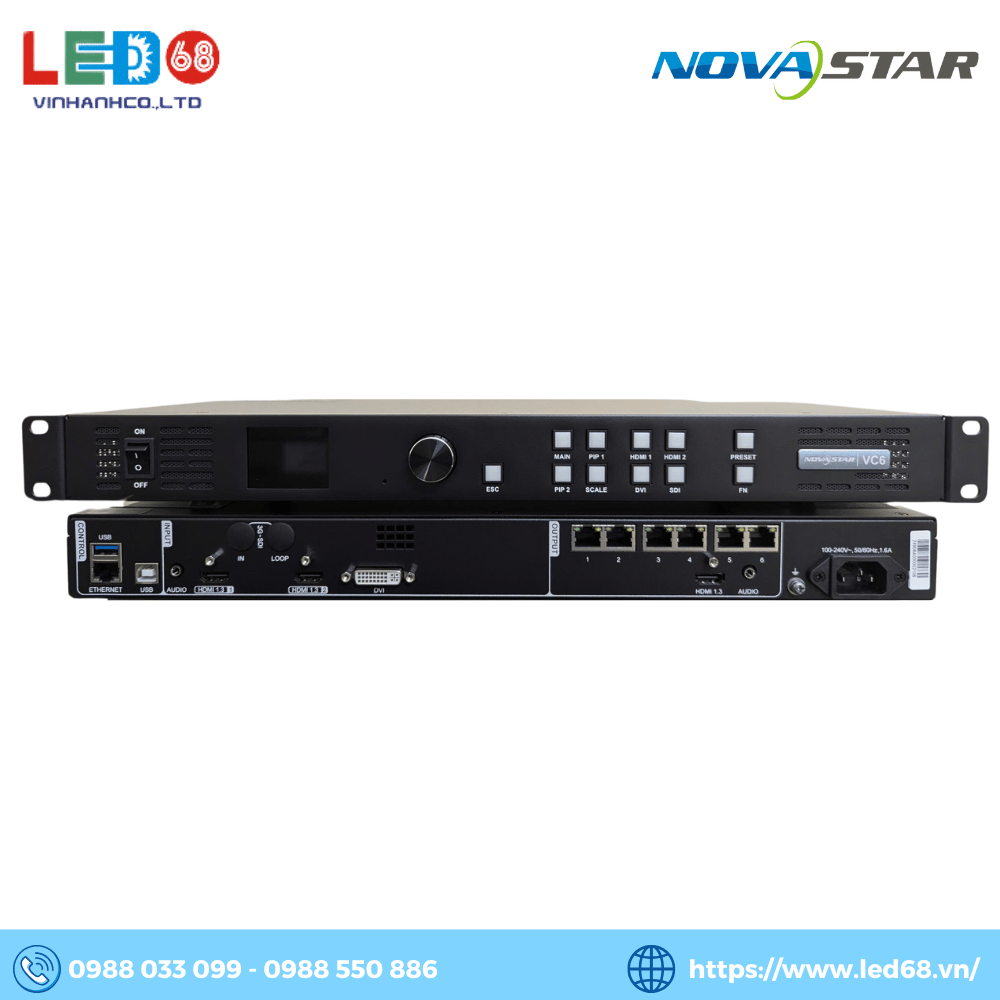

Giao diện bộ xử lý hình ảnh Novastar VC6
Mặt trước
| Nút bấm |
Chức năng |
| Công tắc nguồn |
Bật hoặc tắt thiết bị. |
| Màn hình LCD |
Hiển thị trạng thái thiết bị, các menu, menu con và thông báo. |
| Nút xoay |
- Xoay nút để chọn mục menu hoặc điều chỉnh giá trị tham số. |
| - Nhấn nút để xác nhận cài đặt hoặc thao tác. |
| Nút ESC |
Thoát khỏi menu hiện tại hoặc hủy thao tác. |
| Khu vực điều khiển |
- Mở hoặc đóng một lớp (lớp chính và các lớp PIP), và hiển thị trạng thái của lớp. |
| - Đèn LED xanh (Bật): Lớp đang mở. |
| - Đèn LED xanh (Nhấp nháy): Lớp đang được chỉnh sửa. |
| - Đèn LED trắng (Bật): Lớp đang đóng. |
| - SCALE: Nút tắt cho chức năng toàn màn hình. Nhấn để lớp có độ ưu tiên thấp nhất chiếm toàn bộ màn hình. |
| - Đèn LED xanh (Bật): Đã bật chế độ toàn màn hình. |
| - Đèn LED trắng (Bật): Đã tắt chế độ toàn màn hình. |
| Nút chọn nguồn đầu vào |
- Chuyển đổi nguồn đầu vào cho lớp chính. |
| - Đèn LED xanh (Bật): Nguồn đầu vào đã kết nối. |
| - Đèn LED xanh (Nhấp nháy): Nguồn đầu vào chưa kết nối nhưng đang được lớp sử dụng. |
| - Đèn LED trắng (Bật): Nguồn đầu vào chưa kết nối hoặc gặp sự cố. |
| Nút chức năng tắt nhanh |
- PRESET: Truy cập menu cài đặt sẵn. |
| - FN: Nút tùy chỉnh. |
Lưu ý: Nhấn và giữ đồng thời nút xoay và nút ESC trong 3 giây hoặc lâu hơn để khóa hoặc mở khóa các nút trên bảng điều khiển.
Mặt sau
| Đầu nối đầu vào |
Số lượng |
Mô tả |
| 3G-SDI |
1 |
Đầu nối tùy chọn, hỗ trợ video chuẩn ST-424 (3G), ST-292 (HD) và ST-259 (SD).
Độ phân giải đầu vào tối đa: 1920×1080@60Hz.
Hỗ trợ xử lý deinterlacing và 3G-SDI loop output. |
| HDMI 1.3 |
2 |
Độ phân giải đầu vào tối đa: 1920×1200@60Hz.
Tuân thủ HDCP 1.4.
Hỗ trợ độ phân giải tùy chỉnh:
- Chiều rộng tối đa 3840 điểm ảnh (3840×648@60Hz)
- Chiều cao tối đa 2784 điểm ảnh (800×2784@60Hz).
- 600×3840@60Hz (Forced)
Không hỗ trợ tín hiệu đan xen. |
| DVI |
1 |
Độ phân giải đầu vào tối đa: 1920×1200@60Hz.
Tuân thủ HDCP 1.4.
Hỗ trợ độ phân giải tùy chỉnh:
- Chiều rộng tối đa 3840 điểm ảnh (3840×648@60Hz)
- Chiều cao tối đa 2784 điểm ảnh (800×2784@60Hz).
- 600×3840@60Hz (Forced)
Không hỗ trợ tín hiệu đan xen. |
| AUDIO |
1 |
Đầu nối âm thanh 3.5 mm cho đầu vào âm thanh. |
| Đầu nối đầu ra |
Số lượng |
Mô tả |
| Cổng Ethernet |
6 |
- Cổng Ethernet Gigabit, khả năng tải tối đa 3,9 triệu điểm ảnh với chiều rộng tối đa 10,240 điểm ảnh và chiều cao tối đa 8,192 điểm ảnh.
- Cổng Ethernet 1 và 2 hỗ trợ xuất âm thanh (cần thẻ đa chức năng).
- Đèn LED trạng thái:
- Đèn trái trên chỉ trạng thái kết nối (Bật: kết nối tốt, Nhấp nháy: kết nối không tốt, Tắt: không kết nối).
- Đèn phải trên chỉ trạng thái truyền thông (Bật: cáp bị ngắn mạch, Nhấp nháy: truyền thông tốt, Tắt: không có truyền dữ liệu).
|
| HDMI 1.3 |
1 |
Hỗ trợ chế độ giám sát và xuất video. Độ phân giải đầu ra có thể điều chỉnh. |
| AUDIO |
1 |
Đầu nối âm thanh 3.5 mm cho đầu ra âm thanh. |
| Đầu nối điều khiển |
Số lượng |
Mô tả |
| ETHERNET |
1 |
Kết nối với PC điều khiển và cập nhật chương trình firmware trong V-Can.
Đèn LED trạng thái:
- Đèn trái trên chỉ trạng thái kết nối (Bật: kết nối tốt, Nhấp nháy: kết nối không tốt, Tắt: không kết nối).
- Đèn phải trên chỉ trạng thái truyền thông (Bật: cáp bị ngắn mạch, Nhấp nháy: truyền thông tốt, Tắt: không có truyền dữ liệu).
|
| USB |
2 |
USB 2.0 (Type-B): Kết nối với PC điều khiển và đầu nối đầu vào để ghép thiết bị. USB 2.0 (Type-A): Đầu nối đầu ra để ghép thiết bị. |
Sơ đồ kết nối ứng dụng của bộ xử lý hình ảnh Novastar VC6
Sơ đồ này thể hiện cách thiết lập kết nối giữa các nguồn tín hiệu đầu vào (HDMI, DVI, âm thanh) và đầu ra (Ethernet, HDMI Monitor), cũng như cách cấu hình các lớp hiển thị trên màn hình LED thông qua máy tính điều khiển. Sự phân bổ cổng rõ ràng, giúp dễ dàng thiết lập và quản lý, đặc biệt cho các ứng dụng yêu cầu hiển thị đa kênh và độ phân giải cao trên màn hình LED
Các đầu vào tín hiệu (Input Sources)
- HDMI Sources: Có hai nguồn HDMI (HDMI Source 1 và HDMI Source 2) kết nối vào thiết bị VC6 qua cổng HDMI. Đây là đầu vào chính cho video, hỗ trợ độ phân giải và chuẩn HDCP.
- DVI Source: Nguồn DVI cũng được kết nối vào thiết bị qua cổng DVI, có thể hỗ trợ độ phân giải cao và chuẩn HDCP cho tín hiệu hình ảnh từ máy tính hoặc thiết bị phát DVI.
- Audio Console: Bàn điều khiển âm thanh (Audio Console) kết nối vào cổng âm thanh (Audio In) trên thiết bị VC6, hỗ trợ đầu vào âm thanh 3.5 mm để phát âm thanh cùng với tín hiệu hình ảnh.
Các đầu ra tín hiệu (Output Sources)
- Cổng Ethernet (1 đến 6): Đây là các cổng Ethernet Gigabit được sử dụng để truyền tải tín hiệu hình ảnh từ bộ xử lý đến màn hình LED. Mỗi cổng hỗ trợ một số lượng lớn điểm ảnh và có thể được cấu hình linh hoạt để tối ưu hóa độ phân giải và kích thước màn hình LED.
- HDMI Output: Đầu ra HDMI kết nối với một màn hình giám sát (Monitor) cho phép giám sát hoặc xem lại tín hiệu video từ các nguồn đầu vào. Điều này hữu ích để kiểm tra và quản lý chất lượng video trước khi truyền ra màn hình LED chính.
Các kết nối điều khiển (Control Connections)
- Control PC: Máy tính điều khiển (Control PC) kết nối với thiết bị VC6 qua cổng Ethernet và USB. Control PC được sử dụng để điều khiển cấu hình và cài đặt thiết bị VC6, cũng như để cập nhật phần mềm khi cần thiết.
- RJ45 Ethernet Cable: Cáp Ethernet RJ45 được sử dụng để kết nối Control PC với cổng điều khiển trên VC6, cho phép truyền dữ liệu và điều khiển thiết bị từ xa.
Nguồn điện
Thiết bị VC6 được cung cấp điện thông qua cổng nguồn, đảm bảo thiết bị hoạt động ổn định trong suốt quá trình sử dụng.
Cấu trúc hiển thị trên màn hình LED
Main Layer và PIP Layers: Màn hình LED được chia thành các lớp hiển thị, bao gồm lớp chính (Main Layer) và hai lớp hình trong hình (PIP1 và PIP2). Các lớp này có thể được điều chỉnh kích thước, vị trí, và ưu tiên hiển thị để đáp ứng nhu cầu trình chiếu đa dạng. PIP (Picture-in-Picture) cho phép chèn các khung hình nhỏ hơn vào màn hình chính, thuận tiện cho việc hiển thị nhiều nội dung cùng lúc.
Bản vẽ kích thước bộ xử lý hình ảnh Novastar VC6
Các tham số vật lý của bộ xử lý hình ảnh Novastar VC6
| Thông số tổng quát |
Chi tiết |
| Kết nối nguồn |
100–240V~, 50/60Hz, 1.6A |
| Công suất tiêu thụ |
28 W |
| Môi trường hoạt động |
|
| Nhiệt độ |
0°C đến 50°C |
| Độ ẩm |
20% RH đến 90% RH, không ngưng tụ |
| Môi trường lưu trữ |
|
| Nhiệt độ |
–20°C đến +70°C |
| Độ ẩm |
10% RH đến 95% RH, không ngưng tụ |
| Kích thước |
482.6 mm × 250.0 mm × 50.1 mm |
| Trọng lượng tịnh |
4 kg |
| Trọng lượng tổng |
6.3 kg |
| Phụ kiện |
- 1 dây nguồn
- 1 dây USB
- 1 dây DVI
- 1 dây HDMI
- 1 giấy chứng nhận đạt chuẩn |
| Hộp đóng gói |
550 mm × 175 mm × 400 mm |
| Mức độ ồn |
45 dB (A) (ở nhiệt độ 25°C / 77°F) |
Các đặc điểm nguồn video đầu vào bộ xử lý Novastar VC6
| Cổng đầu vào |
Độ sâu bit |
Độ phân giải tối đa |
Ghi chú |
| HDMI 1.3 |
8 bit RGB 4:4:4 |
RGB4:4:4
YCbCr 4:4:4
YCbCr 4:2:2 |
1920×1200@60Hz (Tiêu chuẩn)
3840×648@60Hz (Tùy chỉnh) |
Không hỗ trợ YCbCr 4:2:0 |
| DVI (HDMI 1.3) |
| 3G-SDI |
Không hỗ trợ thiết lập độ phân giải và độ sâu bit |
1920×1080@60Hz |
Hỗ trợ các chuẩn video ST-424 (3G), ST-292 (HD) và ST-259 (SD) |
Đánh giá tổng thể bộ xử lý hình ảnh Novastar VC6
Bộ xử lý hình ảnh Novastar VC6 là một thiết bị mạnh mẽ và đa năng, thích hợp cho các ứng dụng LED quy mô lớn và yêu cầu cao về chất lượng hình ảnh. Với khả năng kết nối linh hoạt, xử lý video vượt trội, tính năng điều chỉnh hình ảnh và sao lưu đáng tin cậy, VC6 đáp ứng tốt nhu cầu của các nhà tổ chức sự kiện, hội nghị và những nơi cần trình chiếu màn hình LED chất lượng cao. Thiết bị này là lựa chọn lý tưởng cho việc hiển thị nội dung đa lớp và chất lượng cao trên màn hình LED, mang lại trải nghiệm thị giác ấn tượng và nhất quán.
