H5 thuộc thế hệ Video Wall Splicer mới nhất của NovaStar với chất lượng hình ảnh xuất sắc và được thiết kế đặc biệt cho màn hình LED có độ phân giải cao. H5 có thể hoạt động như bộ xử lý ghép hình kết hợp cả khả năng xử lý video và điều khiển video, hoặc chỉ đơn thuần là bộ xử lý ghép hình. Toàn bộ thiết bị sử dụng thiết kế modul và cắm nóng, cho phép cấu hình linh hoạt và thay thế nhanh chóng các thẻ vào và ra. Cùng tìm hiểu.
Các đặc điểm nổi bật của Novastar H5
Thiết kế modul và có thể cắm vào, kết hợp tự do
- Ba loại thẻ gửi LED 4K:
- Thẻ gửi H_20xRJ45 hỗ trợ tải lên đến 13,000,000 điểm ảnh.
- Thẻ gửi H_16xRJ45+2xfiber hỗ trợ tải lên đến 10,400,000 điểm ảnh và cung cấp hai cổng OPT sao chép đầu ra trên cổng Ethernet.
- Thẻ gửi H_4xfiber hỗ trợ tải lên đến 20,800,000 điểm ảnh và hỗ trợ ba chế độ là độc lập, sao chép và dự phòng.
- Ba thẻ trên không thể được sử dụng cùng nhau để tải cùng một màn hình.
- Cấu hình đa năng trên một khe cắm thẻ duy nhất:
- 4x 2K×1K@60Hz
- 2x 4K×1K@60Hz
- 1x 4K×2K@60Hz
- Cấu hình màn hình đơn giản sử dụng một thẻ và một cổng kết nối.
- Giám sát trạng thái trực tuyến của tất cả các thẻ đầu vào và đầu ra.
- Cắm thẻ vào và ra khi vẫn đang hoạt động.
- Thẻ đầu vào IP H_2xRJ45 hỗ trợ tối đa 512 đầu vào camera IP và ghép hình đầu vào.
- Tự động giải mã nguồn HDCP được mã hóa.
- Hỗ trợ tốc độ khung hình thập phân.
- Xử lý HDR10 và HLG.
Quản lý đa màn hình để kiểm soát tập trung
- Mỗi màn hình có thể có độ phân giải đầu ra riêng của nó.
- Ghép hình đầu ra.
- Sử dụng công nghệ đồng bộ khung hình, đảm bảo tất cả các cổng đầu ra đều xuất hình ảnh đồng bộ, không bị giật, mất khung hình, rách màn hình hoặc nối mảnh.
- Cấu hình không đều của màn hình.
- Hỗ trợ ghép hình chữ nhật không đều mà không có bất kỳ hạn chế nào.
- Quản lý nhóm nguồn đầu vào.
- Chế độ bảo vệ mắt.
- Điều chỉnh vòng viền LCD.
Hiển thị đa dạng cho cấu hình linh hoạt
- Hiển thị đa tầng.
- Một thẻ hỗ trợ 16 lớp 2K, 8 lớp DL hoặc 4 lớp 4K.
- Tất cả các lớp hỗ trợ đầu ra kết nối chéo và không giảm số lượng lớp cho đầu ra kết nối chéo.
- Văn bản cuộn hình ảnh chất lượng cao.
- Tùy chỉnh nội dung văn bản cuộn, chẳng hạn như khẩu hiệu hoặc tin nhắn thông báo, và thiết lập kiểu văn bản, hướng cuộn và tốc độ.
- Đến 2,000 cài đặt trước.
- Hỗ trợ hiệu ứng phai và chuyển đổi liền mạch, thời gian chuyển cài đặt dưới 60ms.
- Phát lại lên lịch của danh sách cài đặt trước.
- Đặt liệu có thêm vào danh sách cài đặt trước, lý tưởng cho giám sát, triển lãm, thuyết trình và các ứng dụng khác.
- Thiết lập OSD trên màn hình đơn và độ trong suốt OSD có thể điều chỉnh.
- Thiết lập BKG.
- Hình ảnh BKG không chiếm tài nguyên lớp.
- Chiều rộng và chiều cao tối đa của hình ảnh BKG lên đến 15K và 8K tương ứng.
- Quản lý logo kênh.
- Thiết lập một logo văn bản hoặc hình ảnh để nhận diện nguồn đầu vào.
- Cắt và đổi tên nguồn đầu vào sau khi cắt.
- Xử lý video HDR và 10-bit, cho phép hình ảnh rõ ràng và tinh xảo hơn.
- Điều chỉnh màu sắc.
- Điều chỉnh màu sắc đầu ra cổng và màu sắc màn hình, bao gồm độ sáng, độ tương phản, độ bão hòa, màu sắc và Gamma.
- Điều khiển kịch bản XR.
- Chức năng 3D.
- Làm việc với bộ phát 3D của NovaStar - EMT200 để tận hưởng hiệu ứng hình ảnh 3D.
- Độ trễ thấp.
- Giảm độ trễ từ nguồn đầu vào đến thẻ nhận lên đến 1 khung hình.
Điều khiển qua trang web, dễ dàng, thân thiện và thuận tiện
- Điều khiển web.
- Đáp ứng thời gian thực và điều khiển mạng tự động 1000M/100M, cho phép hợp tác nhiều người dùng.
- Giám sát các đầu vào và đầu ra trên trang web.
- Cập nhật firmware trên trang web.
- Quản lý và điều khiển hình ảnh hóa và tinh chỉnh trên ứng dụng Platform pad của Ark Visualized.
Giám sát trạng thái và nguồn cấp dự phòng để đảm bảo tính ổn định và đáng tin cậy tốt hơn
- Tự kiểm tra lỗi để phát hiện sự cố.
- Giám sát tự động và cảnh báo.
- Hỗ trợ giám sát phần cứng, chẳng hạn như tốc độ quay của quạt, nhiệt độ mô-đun và điện áp, trạng thái hoạt động và gửi cảnh báo lỗi nếu cần.
- Hỗ trợ thiết kế dự phòng.
- Sao lưu giữa các thiết bị.
- Sao lưu giữa các thẻ gửi LED 4K.

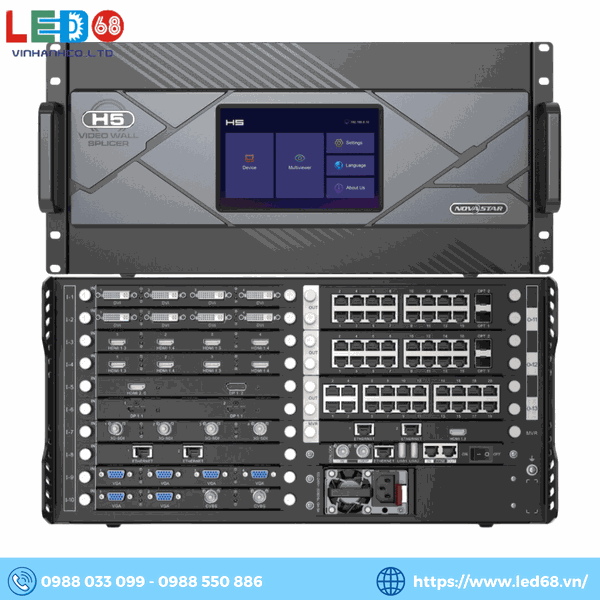

![](https://bizweb.dktcdn.net/thumb/grande/100/269/619/products/novastar-h5.png?v=1718963816340)
Thông số kỹ thuật Novastar H5
Thuộc tính |
Thông số |
Đơn vị rack |
5U |
Số lượng thẻ vào tối đa |
10 |
Số kênh vào tối đa |
40 |
Số lượng cổng đầu ra tối đa |
3 |
Số lượng kênh ra tối đa |
12 |
Khả năng tải tối đa |
- H_16xRJ45+2xfiber sending card: 31.2 triệu điểm ảnh
- H_20xRJ45 sending card: 39 triệu điểm ảnh
- H_4xfiber sending card: 62.4 triệu điểm ảnh |
Số lớp tối đa |
48 |
Thông số điện |
- Đầu nối điện: 100–240V~, 50/60Hz, 10A–5A
- Công suất tiêu thụ: 400 W |
Môi trường hoạt động |
- Nhiệt độ: 0°C đến 45°C
- Độ ẩm: 0% RH đến 80% RH, không ngưng tụ |
Môi trường lưu trữ |
- Nhiệt độ: –10°C đến +60°
- Độ ẩm: 0% RH đến 95% RH, không ngưng tụ |
Thông số vật lý |
- Kích thước: 482.6 mm × 532.8 mm × 228.2 mm
- Trọng lượng ròng: 17 kg
- Trọng lượng gộp: 21.3 kg
- Mức tiếng ồn (trung bình ở 25°C /77°F): < 45 dB (A) |
Đóng gói |
- Hộp đựng: 780 mm × 615 mm × 345 mm |
Phụ kiện đi kèm |
1 x Dây điện; 1 x Dây mạng RJ45; 1 x Dây đất; 1 x Cáp HDMI; 1 x Hướng dẫn nhanh; 1 x Chứng nhận phê duyệt; 1 x Hướng dẫn an toàn; 1 x Thư tùy chỉnh |
Giao diện Novastar H5

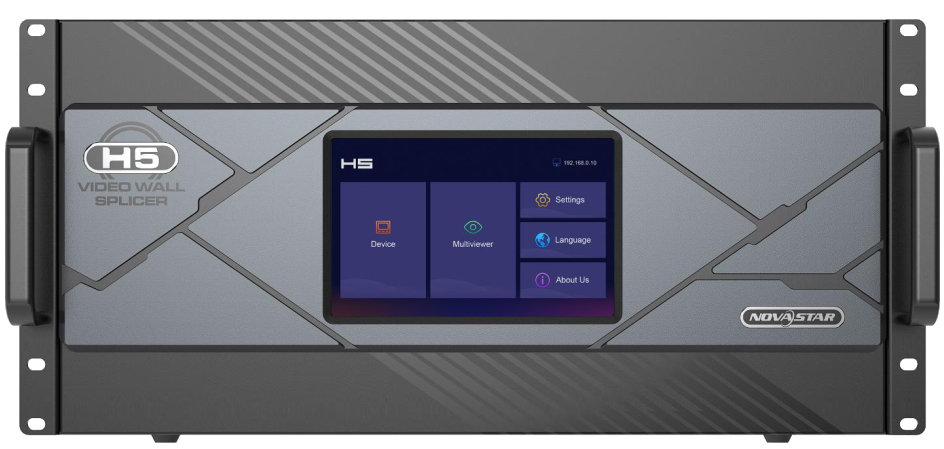

Mặt trước: Màn hình LCD cảm ứng hiển thị các menu, menu con và thông báo, cũng như trạng thái thiết bị và thông tin giám sát, và cho phép bạn thực hiện tất cả các thao tác chỉ với một cái chạm.
![](//bizweb.dktcdn.net/100/269/619/files/novastar-h5.png?v=1719369160658)

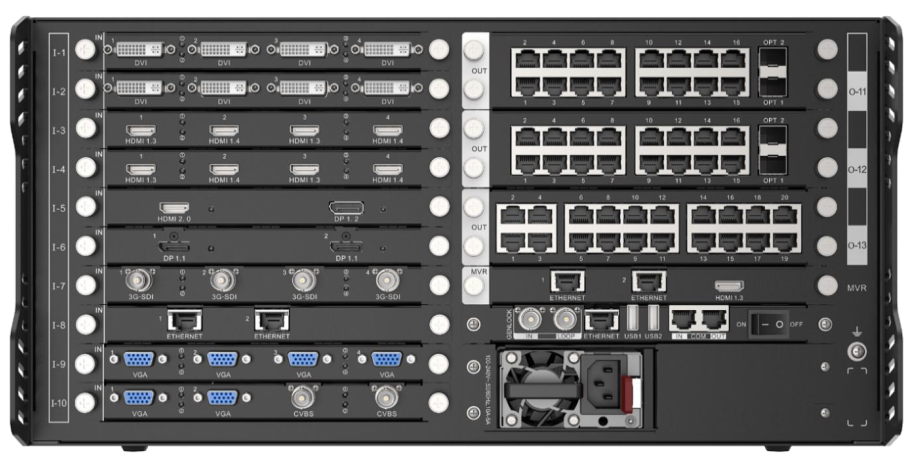

Mặt sau Novastar H5 bao gồm: Input card, Output card và Control card
![](//bizweb.dktcdn.net/100/269/619/files/novastar-h5-mat-sau.png?v=1719370605182)
Thẻ Đầu Vào
Thẻ đầu vào H_4xDVI (I-1/I-2)
- Hỗ trợ các chế độ đầu vào đơn liên kết và kép liên kết, và nguồn đầu vào 10-bit
- Tuân thủ HDCP 1.4
- Không hỗ trợ đầu vào tín hiệu xen kẽ.
- Chế độ đơn liên kết:
- Bốn đầu nối DVI đều được sử dụng để đầu vào.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 2048×1152@60Hz và độ phân giải tối thiểu 800×600@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 2560 pixel (2560×972@60Hz)
- Chiều cao tối đa: 2560 pixel (884×2560@60Hz)
- Chế độ kép liên kết:
- Các đầu nối 2 và 4 được sử dụng cho đầu vào, các đầu nối 1 và 3 không sử dụng.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 3840×1080@60Hz và độ phân giải tối thiểu 800×600@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 3840 pixel (3840×1124@60Hz)
- Chiều cao tối đa: 4095 pixel (1014×4095@60Hz)
- Đèn LED trạng thái:
- Bật: Nguồn đầu vào được kết nối bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
- Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Công suất tiêu thụ: 9.4 W
Thẻ đầu vào H_4xHDMI (I-3/I-4)
- Hỗ trợ nguồn đầu vào 10-bit và đầu vào âm thanh đi kèm
- Không hỗ trợ đầu vào tín hiệu xen kẽ.
- Đối với đầu vào HDMI 1.3:
- Bốn đầu nối đều được sử dụng để đầu vào.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 2048×1152@60Hz và độ phân giải tối thiểu 800×600@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 2560 pixel (2560×972@60Hz)
- Chiều cao tối đa: 2560 pixel (884×2560@60Hz)
- Tuân thủ HDCP 1.4
- Đối với đầu vào HDMI 1.4:
- Hai đầu nối HDMI 1.4 được sử dụng cho đầu vào, nhưng hai đầu nối HDMI 1.3 không sử dụng.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 3840×1080@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 3840 pixel (3840×1124@60Hz)
- Chiều cao tối đa: 4095 pixel (1014×4095@60Hz)
- Tuân thủ HDCP 1.4
- Đèn LED trạng thái:
- Bật: Nguồn đầu vào được kết nối bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
- Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Công suất tiêu thụ: 9.3 W
Thẻ đầu vào H_1xHDMI2.0+1xDP1.2 (I-5)
- Chỉ có thể sử dụng một đầu nối mỗi lần.
- Cài đặt để sử dụng đầu nối nào trên trang Web. Mặc định là đầu nối HDMI 2.0.
- Hỗ trợ đầu vào âm thanh đi kèm
- Không hỗ trợ đầu vào tín hiệu xen kẽ.
- 1x HDMI 2.0
- Tương thích ngược với HDMI 1.4 và HDMI 1.3
- Hỗ trợ độ phân giải tối đa 3840×2160@60Hz.
- Tuân thủ HDCP 2.2
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 4092 pixel (4092×2261@60Hz)
- Chiều cao tối đa: 4095 pixel (2188×4095@60Hz)
- 1x DP 1.2
- Tương thích ngược với DP 1.1
- Hỗ trợ độ phân giải tối đa 4096×2160@60Hz hoặc 8192×1080@60Hz.
- Tuân thủ HDCP 2.2
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 8192 pixel (8192×1146@60Hz)
- Chiều cao tối đa: 4095 pixel (2188×4095@60Hz)
- Đèn LED trạng thái:
- Bật: Nguồn đầu vào được kết nối bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
- Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Công suất tiêu thụ: 9.6 W
Thẻ đầu vào H_2xRJ45 IP (I-8)
- 2 cổng Ethernet Gigabit RJ45
- Hỗ trợ đầu vào tín hiệu xen kẽ
- Các giao thức được hỗ trợ: RTSP, GB28181 và ONVIF
- Các định dạng mã hóa được hỗ trợ: H.264 và H.265
- Khả năng giải mã của một thẻ:
- 4x 4K×2K
- 8x 4K×1K
- 16x 2K×1K
- Tuân thủ DHCP
- Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Công suất tiêu thụ: 11.5 W
Thẻ đầu vào H_4x3G SDI (I-7)
- 4x 3G-SDI
- Tương thích ngược với HD-SDI và SD-SDI
- Hỗ trợ ST-424 (3G), ST-292 (HD) và SMPTE 259 SD.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 1920×1080@60Hz.
- Hỗ trợ xử lý de-interlacing 1080i/576i/480i.
- Đèn LED trạng thái:
- Bật: Nguồn đầu vào được kết nối bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
- Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Công suất tiêu thụ: 12.6 W
Thẻ đầu vào H_2xCVBS+2xVGA (I-10)
- 2x VGA
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 1920×1200@60Hz.
- 2x CVBS
- Đèn LED trạng thái:
- Bật: Nguồn đầu vào được kết nối bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
- Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Công suất tiêu thụ: 9.3 W
Thẻ đầu vào H_4xVGA (I-9)
- 4x VGA
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 1920×1200@60Hz.
- Đèn LED trạng thái:
- Bật: Nguồn đầu vào được kết nối bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
- Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Công suất tiêu thụ: 16.2 W
Thẻ đầu vào H_2xDP1.1 (I-6)
- 2x DP1.1
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 3840×1080@60Hz hoặc 3840×2160@30Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 3840 pixel (3840×1124@60Hz)
- Chiều cao tối đa: 4095 pixel (1014×4095@60Hz)
- Hỗ trợ đầu vào 8-bit và 10-bit.
- Hỗ trợ đầu vào âm thanh đi kèm.
- Không hỗ trợ đầu vào tín hiệu xen kẽ.
- Tuân thủ HDCP 1.4
- Đèn LED trạng thái:
- Bật: Nguồn đầu vào được kết nối bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
- Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Công suất tiêu thụ: 11.5 W
Thẻ đầu vào H_1xDP1.2
- 1x DP1.2
- Hỗ trợ độ phân giải tối đa 4096×2160@60Hz hoặc 8192×1080@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 8192 pixel (8192×1146@60Hz)
- Chiều cao tối đa: 4095 pixel (2188×4095@60Hz)
- Hỗ trợ đầu vào 8-bit và 10-bit.
- Hỗ trợ đầu vào âm thanh đi kèm.
- Không hỗ trợ đầu vào tín hiệu xen kẽ.
- Tuân thủ HDCP 1.4
- Đèn LED trạng thái:
- Bật: Nguồn đầu vào được kết nối bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
- Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Công suất tiêu thụ: 9.4 W
Thẻ đầu vào H_1x12G SDI
- 1x 12G-SDI
- Tương thích ngược với 6G-SDI, 3G-SDI, HD-SDI và SD-SDI.
- Hỗ trợ độ phân giải tối đa 4096×2160@60Hz hoặc 3840×2160@60Hz.
- Hỗ trợ SMPTE ST-2081 6G-SDI, SMPTE ST-424 3G-SDI, SMPTE ST-292 HD và SMPTE 259 SD.
- Hỗ trợ đầu vào tín hiệu xen kẽ.
- Hỗ trợ xử lý de-interlacing 1080i/576i/480i.
- Đèn LED trạng thái:
- Bật: Nguồn đầu vào được kết nối bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
- Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Công suất tiêu thụ: 12 W
Thẻ đầu vào H_1xHDMI2.0
- 1x HDMI 2.0
- Tương thích ngược với HDMI 1.4 và HDMI 1.3
- Hỗ trợ độ phân giải tối đa 3840×2160@60Hz.
- Tuân thủ HDCP 2.2
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 4092 pixel (4092×2261@60Hz)
- Chiều cao tối đa: 4095 pixel (2188×4095@60Hz)
- Hỗ trợ đầu vào âm thanh đi kèm.
- Không hỗ trợ đầu vào tín hiệu xen kẽ.
- Đèn LED trạng thái:
- Bật: Nguồn đầu vào được kết nối bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
- Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Công suất tiêu thụ: 9.3 W
Thẻ đầu vào H_2xAudio Input+2xAudio Output
- 2 kênh đầu vào âm thanh
- Đầu vào âm thanh tương tự hoặc kỹ thuật số.
- Đầu vào kỹ thuật số: LPCM 2CH với tần số mẫu lên đến 96 kHz.
- Đầu vào tương tự: Hỗ trợ hai đầu vào tương tự hoặc một đầu vào âm thanh nổi.
- 2 kênh đầu ra âm thanh
- Đầu ra âm thanh tương tự hoặc kỹ thuật số.
- Đầu ra kỹ thuật số: LPCM 2CH với tần số mẫu lên đến 96 kHz.
- Đầu ra tương tự: Hỗ trợ hai đầu ra tương tự hoặc một đầu ra âm thanh nổi.
- Đèn LED trạng thái:
- Bật: Nguồn đầu vào/đầu ra được kết nối bình thường.
- Tắt: Không có nguồn đầu vào/đầu ra hoặc nguồn đầu vào/đầu ra bất thường.
- Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Công suất tiêu thụ: 6 W
Thẻ đầu vào H_4xHDBaseT
- Hỗ trợ hai chế độ đầu vào đơn liên kết và kép liên kết
- Đầu vào HDBaseT hỗ trợ cả âm thanh và video.
- Chế độ đơn liên kết:
- Bốn đầu nối đều được sử dụng để đầu vào.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 1920×1080@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 2560 pixel (2560×972@60Hz)
- Chiều cao tối đa: 2560 pixel (884×2560@60Hz)
- Chế độ kép liên kết:
- Hai đầu nối được sử dụng để đầu vào, hai đầu nối còn lại không sử dụng.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 3840×2160@30Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 3840 pixel (3840×1124@60Hz)
- Chiều cao tối đa: 4095 pixel (1014×4095@60Hz)
- Đèn LED trạng thái:
- Bật: Nguồn đầu vào được kết nối bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
- Thông số kỹ thuật:
- Trọng lượng: 500 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Công suất tiêu thụ: 39 W
Thẻ đầu vào H_STD I/O
- 6 cổng COM
- 2 cổng RS232
- 2 cổng RS485
- 2 cổng RS422
- 2 cổng Ethernet
- 1 cổng 1000BASE-T
- 1 cổng 100BASE-TX
- 8 cổng I/O
- Có thể sử dụng làm cổng đầu vào hoặc đầu ra.
- 2 cổng rơle
- 1 cổng IR
- Nhập và xuất tín hiệu IR.
- Thông số kỹ thuật:
- Trọng lượng: 400 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Công suất tiêu thụ: 1.2 W
Thẻ Đầu Ra
Thẻ đầu ra H_4xDVI
- Đầu ra tối đa: bốn nguồn đầu ra đơn liên kết hoặc hai nguồn đầu ra kép liên kết.
- Không hỗ trợ đầu ra tín hiệu xen kẽ.
- Chế độ đơn liên kết:
- Bốn đầu nối đều được sử dụng để đầu ra.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 2048×1152@60Hz.
- Chế độ kép liên kết:
- Các đầu nối 2 và 4 được sử dụng cho đầu ra, các đầu nối 1 và 3 không sử dụng.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 4096×2160@30Hz.
- Tuân thủ HDCP 1.4
- Đèn LED trạng thái:
- Bật: Nguồn đầu ra được kết nối bình thường.
- Tắt: Không có nguồn đầu ra hoặc nguồn đầu ra bất thường.
- Thông số kỹ thuật:
- Trọng lượng: 500 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Công suất tiêu thụ: 22.9 W
Thẻ đầu ra H_4xHDMI
- Đầu ra tối đa: bốn nguồn đầu ra đơn liên kết hoặc hai nguồn đầu ra kép liên kết.
- Không hỗ trợ đầu ra tín hiệu xen kẽ.
- Chế độ đơn liên kết:
- Bốn đầu nối đều được sử dụng để đầu ra.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 2048×1152@60Hz.
- Chế độ kép liên kết:
- Các đầu nối 2 và 4 được sử dụng cho đầu ra, các đầu nối 1 và 3 không sử dụng.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 4096×2160@30Hz.
- Tuân thủ HDCP 1.4
- Đèn LED trạng thái:
- Bật: Nguồn đầu ra được kết nối bình thường.
- Tắt: Không có nguồn đầu ra hoặc nguồn đầu ra bất thường.
- Thông số kỹ thuật:
- Trọng lượng: 500 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Công suất tiêu thụ: 22.8 W
Thẻ đầu ra H_2xHDMI2.0
- Đầu ra tối đa: hai nguồn đầu ra HDMI 2.0.
- Không hỗ trợ đầu ra tín hiệu xen kẽ.
- Chế độ HDMI 2.0:
- Hai đầu nối đều được sử dụng để đầu ra.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 3840×2160@60Hz.
- Tuân thủ HDCP 2.2
- Chế độ HDMI 1.4:
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 3840×2160@30Hz.
- Tuân thủ HDCP 1.4
- Đèn LED trạng thái:
- Bật: Nguồn đầu ra được kết nối bình thường.
- Tắt: Không có nguồn đầu ra hoặc nguồn đầu ra bất thường.
- Thông số kỹ thuật:
- Trọng lượng: 500 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Công suất tiêu thụ: 15 W
Thẻ Đầu Ra H_4xHDBaseT
Thẻ Đầu Ra H_2xRJ45 + 1xHDMI1.3 Preview
Thẻ Điều Khiển H_Control
-
GENLOCK: Hỗ trợ mức hai và mức ba.
- IN: Tiếp nhận tín hiệu Genlock.
- LOOP: Lặp lại tín hiệu Genlock.
-
ETHERNET: Một cổng Ethernet Gigabit.
- Kết nối với PC điều khiển để giao tiếp.
- Kết nối với bộ định tuyến, switch hoặc PC.
- Dùng để điều khiển qua Web và cấu hình màn hình NovaLCT.
-
USB 1 & USB 2: 2 cổng USB 2.0.
- Cập nhật chương trình thiết bị.
- Nhập hoặc xuất thông số cấu hình thiết bị.
- Lưu ý: Các cổng USB không cung cấp điện cho các thiết bị kết nối.
-
COM: Một cổng nối tiếp sử dụng giao thức RS232.
- Hỗ trợ hệ thống điều khiển trung tâm.
- IN: Tiếp nhận tín hiệu từ hệ thống điều khiển trung tâm.
- OUT: Lặp lại tín hiệu.
- Lưu ý: Cổng COM không thể kết nối với mạng (bộ định tuyến hoặc switch) hoặc tủ LED (thẻ nhận).
-
Công tắc nguồn:
- – / ON: Bật thiết bị.
- O / OFF: Tắt thiết bị.
-
Thông số kỹ thuật:
- Trọng lượng: 500 g.
- Kích thước: 193 mm × 247.12 mm × 21.15 mm.
- Công suất tiêu thụ: 6.2 W.
Sơ đồ kết nối ứng dụng của Novastar H5
![](https://bizweb.dktcdn.net/thumb/grande/100/269/619/products/novastar-h5-2.png?v=1718963817037)
Bảng thông số đầu vào của bộ xử lý Novastar H5
HDMI 2.0 |
8-bit |
RGB 4:4:4 |
4096×2160@60Hz
8192×1080@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
YCbCr 4:4:0 |
4096×2160@60Hz |
10-bit |
RGB 4:4:4 |
4096×2160@30Hz
4096×1080@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
4096×2160@60Hz |
YCbCr 4:4:0 |
12-bit |
RGB 4:4:4 |
4096×2160@30Hz
4096×1080@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
4096×2160@60Hz |
YCbCr 4:2:0 |
DPI 1.2 |
8-bit |
RGB 4:4:4 |
4096×2160@60Hz
8192×1080@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
YCbCr 4:2:0 |
Không hỗ trợ |
10-bit |
RGB 4:4:4 |
4096×2160@30Hz
4096×1080@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
4096×2160@60Hz |
YCbCr 4:2:0 |
Không hỗ trợ |
12-bit |
RGB 4:4:4 |
4096×2160@30Hz
4096×1080@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
4096×2160@60Hz |
YCbCr 4:2:0 |
Không hỗ trợ |
HDMI 1.4
DP 1.1 |
8-bit |
RGB 4:4:4 |
4096×1080@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
YCbCr 4:2:0 |
Không hỗ trợ |
10-bit |
RGB 4:4:4 |
2048×1152@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
4096×1080@60Hz |
YCbCr 4:2:0 |
Không hỗ trợ |
12-bit |
RGB 4:4:4 |
2048×1152@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
4096×1080@60Hz |
YCbCr 4:2:0 |
Không hỗ trợ |
HDMI 1.3 |
8-bit |
RGB 4:4:4 |
2048×1152@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
YCbCr 4:2:0 |
Không hỗ trợ |
10-bit |
RGB 4:4:4 |
2048×1152@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
YCbCr 4:2:0 |
Không hỗ trợ |
12-bit |
RGB 4:4:4 |
2048×1152@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
YCbCr 4:2:0 |
Không hỗ trợ |
SL-DVI |
8-bit |
RGB 4:4:4 |
2048×1152@60Hz |
DL-DVI |
8-bit |
RGB 4:4:4 |
3840×1080@60Hz |
VGA
CVBS |
- |
RGB 4:4:4 |
1920×1080@60Hz |
3G-SDI |
- Hỗ trợ đầu vào video lên đến 1920×1080@60Hz.
- Không cho phép cài đặt độ phân giải và độ sâu bit của đầu vào.
- Hỗ trợ chuẩn ST-424 (3G) và ST-292 (HD).
|
12G-SDI |
- Hỗ trợ đầu vào video lên đến 4096×2160@60Hz.
- Không cho phép cài đặt độ phân giải và độ sâu bit của đầu vào.
- Hỗ trợ chuẩn ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G) và ST-292 (HD).
|
Đánh giá tổng thể về Novastar H5
NovaStar H5 là một thiết bị mạnh mẽ và linh hoạt, phù hợp cho nhiều ứng dụng hiển thị video trên các màn hình lớn. Với khả năng hỗ trợ độ phân giải cao và nhiều cổng kết nối, thiết bị này đảm bảo mang lại hình ảnh sắc nét và màu sắc chính xác. Khả năng tùy chỉnh và điều khiển từ xa cũng là một điểm cộng lớn, giúp việc quản lý hệ thống trở nên dễ dàng và hiệu quả.
Ứng dụng của NovaStar H5
-
Trung tâm điều khiển: Dùng trong các trung tâm điều khiển an ninh, giao thông, quản lý đô thị để hiển thị nhiều nguồn dữ liệu khác nhau trên một bức tường video lớn.
-
Trung tâm hội nghị: Sử dụng trong các phòng hội nghị, hội thảo để trình chiếu và hiển thị nội dung từ nhiều nguồn khác nhau.
-
Sự kiện và triển lãm: Dùng trong các sự kiện trực tiếp, triển lãm, và show diễn để tạo ra các màn hình lớn, hiển thị nội dung sống động và hấp dẫn.
-
Quảng cáo kỹ thuật số: Ứng dụng trong các bảng quảng cáo kỹ thuật số ngoài trời hoặc trong nhà, tạo ra các màn hình lớn với nội dung động.
LED68 - Nhà phân phối chính hãng Novastar H5
LED68 là một nhà phân phối chính thức của sản phẩm Novastar H5 tại Việt Nam. Novastar H5 là một thiết bị xử lý video LED chuyên nghiệp được sử dụng rộng rãi trong ngành công nghiệp LED, đặc biệt là trong các ứng dụng như truyền thông quảng cáo, biểu diễn sân khấu, hội nghị, sự kiện lớn và các hệ thống hiển thị LED khác.
Lý do nên chọn LED68 là nhà phân phối Novastar H5:
-
Chất lượng và cam kết:
- Chính hãng: LED68 cam kết cung cấp sản phẩm Novastar H5 chính hãng, đảm bảo chất lượng và tính năng theo tiêu chuẩn quốc tế.
- Độ tin cậy: Novastar H5 được biết đến với độ tin cậy cao và khả năng hoạt động ổn định, phù hợp cho các ứng dụng yêu cầu sự chính xác và độ tin cậy cao.
-
Dịch vụ hỗ trợ:
- Tư vấn chuyên sâu: LED68 cung cấp dịch vụ tư vấn chuyên sâu về sản phẩm Novastar H5, giúp khách hàng lựa chọn thiết bị phù hợp với nhu cầu cụ thể của họ.
- Hỗ trợ kỹ thuật: Đội ngũ kỹ thuật viên của LED68 có kiến thức chuyên sâu về sản phẩm, sẵn sàng hỗ trợ giải đáp các vấn đề kỹ thuật và bảo trì sau khi bán hàng.
-
Giá cả cạnh tranh:
- Giá thành hợp lý: LED68 cam kết cung cấp sản phẩm với giá cả cạnh tranh trên thị trường, đảm bảo sự hài lòng của khách hàng về cả chất lượng và giá trị đầu tư.
-
Uy tín và kinh nghiệm:
- Uy tín: LED68 là đối tác uy tín của Novastar, có nhiều năm kinh nghiệm trong lĩnh vực phân phối và hỗ trợ thiết bị hiển thị LED.
- Kinh nghiệm: Với kinh nghiệm dày dặn, LED68 đã xây dựng được mối quan hệ lâu dài với khách hàng và đối tác, đảm bảo sự hài lòng và niềm tin từ phía người tiêu dùng.
Với các lý do trên, LED68 là một địa chỉ đáng tin cậy để bạn lựa chọn và mua sản phẩm Novastar H5, đảm bảo được sự thành công và hiệu quả cho các dự án sử dụng công nghệ hiển thị LED.
Để sở hữu sản phẩm bộ xử lý hình ảnh Novastar H5 chính hãng với giá ưu đãi, quý khách hàng có thể liên hệ tại thông tin sau:
Công ty TNHH Thương Mại & Công Nghệ Vĩnh Anh (LED68)
