H20 của NovaStar là thế hệ mới nhất của bộ xử lý màn hình ghép hình video, được thiết kế đặc biệt cho màn hình LED gắn kín. H20 có thể hoạt động như bộ xử lý ghép hình tích hợp cả xử lý video và điều khiển video, hoặc chỉ đơn giản là bộ xử lý ghép hình. Thiết bị sử dụng kiến trúc modul và cắm nóng, cho phép cấu hình linh hoạt và thay thế nhanh chóng các thẻ vào ra. Cùng tìm hiểu chi tiết về thiết bị này.
Đặc điểm nổi bật của Novastar H20
Thiết kế Modul và kết nối dễ dàng, tự do kết hợp
- Ba loại thẻ gửi 4K LED:
- Thẻ gửi H_20xRJ45 tải lên đến 13,000,000 điểm ảnh.
- Thẻ gửi H_16xRJ45+2xfiber tải lên đến 10,400,000 điểm ảnh và cung cấp hai cổng OPT sao chép đầu ra qua cổng Ethernet.
- Thẻ gửi H_4xfiber tải lên đến 20,800,000 điểm ảnh và hỗ trợ ba chế độ làm việc độc lập, sao chép và dự phòng.
- Ba thẻ này không thể sử dụng cùng nhau để tải cùng một màn hình.
- Cấu hình năng lực đa dạng trên một khe thẻ đơn:
- 4x 2K×1K@60Hz
- 2x 4K×1K@60Hz
- 2x 4K×2K@60Hz
- 1x 4K×2K@60Hz
- Thiết lập màn hình đơn giản bằng một thẻ và kết nối:
- Theo dõi trạng thái trực tuyến của tất cả các thẻ đầu vào và đầu ra.
- Các thẻ đầu vào và đầu ra có thể thay thế nóng.
- Thẻ đầu vào H_2xRJ45 IP hỗ trợ lên đến 512 camera IP và mô-đun hình ảnh
- Tự động giải mã các nguồn HDCP được mã hóa.
- Hỗ trợ các tỉ lệ khung hình thập phân.
- Đảm bảo xử lý hình ảnh với chất lượng HDR10 và HLG.
Quản lý đa màn hình cho điều khiển tập trung
- Mỗi màn hình có thể có độ phân giải đầu ra riêng.
- Tạo hình ảnh ghép mặt nạ Áp dụng công nghệ đồng bộ hóa khung hình, đảm bảo tất cả các cổng đầu ra xuất hình ảnh đồng bộ. Hình ảnh hoàn chỉnh và phát mượt, không bị giật, mất khung hình, rách hình hoặc cắt ghép.
- Cấu hình màn hình bất thường Hỗ trợ ghép mặt nạ hình chữ nhật bất thường mà không có bất kỳ hạn chế nào.
- Quản lý nhóm nguồn đầu vào
- Chế độ bảo vệ mắt Hiển thị hình ảnh ở màu sắc ấm hơn nhưng ít sáng hơn để giảm căng thẳng cho mắt.
- Điều chỉnh lề màn hình LCD
Các khả năng hiển thị đa dạng cho cấu hình linh hoạt
-
Hiển thị đa lớp:
- H20: Mỗi thẻ hỗ trợ tối đa 16 lớp 2K, 8 lớp DL hoặc 4 lớp 4K.
- Tất cả các lớp hỗ trợ đầu ra kết nối chéo và số lượng lớp không bị giảm khi sử dụng đầu ra kết nối chéo.
-
Văn bản cuộn định nghĩa cao
- Tùy chỉnh nội dung văn bản cuộn như khẩu hiệu hoặc thông báo và thiết lập kiểu văn bản, hướng cuộn và tốc độ.
-
Đến 2,000 cài đặt trước
- Hỗ trợ hiệu ứng mờ và chuyển đổi mượt mà, thời gian chuyển đổi cài đặt trước ít hơn 60ms.
-
Phát lại lịch trình của danh sách cài đặt trước
- Thiết lập liệu có thêm các cài đặt trước vào danh sách phát, lý tưởng cho giám sát, triển lãm, thuyết trình và các ứng dụng khác.
-
Cài đặt OSD trên màn hình đơn và độ trong suốt có thể điều chỉnh
-
Cài đặt BKG
- Hình ảnh nền không chiếm tài nguyên lớp. Chiều rộng và chiều cao tối đa của hình ảnh nền là lên đến 15K và 8K tương ứng.
-
Quản lý logo kênh
- Thiết lập logo văn bản hoặc hình ảnh để nhận diện nguồn đầu vào.
-
Cắt và đổi tên nguồn đầu vào sau khi cắt
- Cắt bất kỳ hình ảnh nguồn đầu vào nào và tạo thành một nguồn đầu vào mới sau khi cắt.
-
Xử lý video HDR và 10-bit, mang lại hình ảnh tinh tế và rõ ràng hơn
-
Điều chỉnh màu sắc
- Điều chỉnh màu sắc của cổng đầu ra và màu màn hình, bao gồm độ sáng, độ tương phản, bão hòa màu, sắc thái và Gamma.
-
Điều khiển kịch bản XR
-
Chức năng 3D
- Làm việc với bộ phát 3D của NovaStar - EMT200 để tận hưởng hiệu ứng thị giác 3D.
-
Độ trễ thấp
- Giảm độ trễ từ nguồn đầu vào đến thẻ nhận xuống còn 1 khung hình.
Điều khiển trang web, đơn giản, thân thiện và tiện lợi
-
Điều khiển trang web
- Phản hồi thời gian thực và điều khiển mạng tự điều chỉnh 1000M/100M, cho phép hợp tác đa người dùng.
-
Giám sát đầu vào và đầu ra trên trang web
-
Cập nhật firmware trên trang web
-
Ứng dụng Ark Visualized Management and Control Platform
- Điều khiển trên thiết bị pad, mang đến trải nghiệm quản lý và điều khiển hình ảnh trực quan.
Giám sát trạng thái và nguồn điện dự phòng để đảm bảo tính ổn định và đáng tin cậy hơn
- Tự kiểm tra để phát hiện lỗi
- Giám sát tự động và báo động
- Hỗ trợ giám sát phần cứng như tốc độ quay của quạt, nhiệt độ và điện áp của module, trạng thái hoạt động và gửi thông báo lỗi khi cần thiết.
- Hỗ trợ nguồn điện dự phòng tùy chọn để nâng cao độ tin cậy của hệ thống.
- Thiết kế dự phòng
- Dự phòng giữa các thiết bị
- Dự phòng giữa các thẻ gửi LED 4K
Giao diện Novastar H20

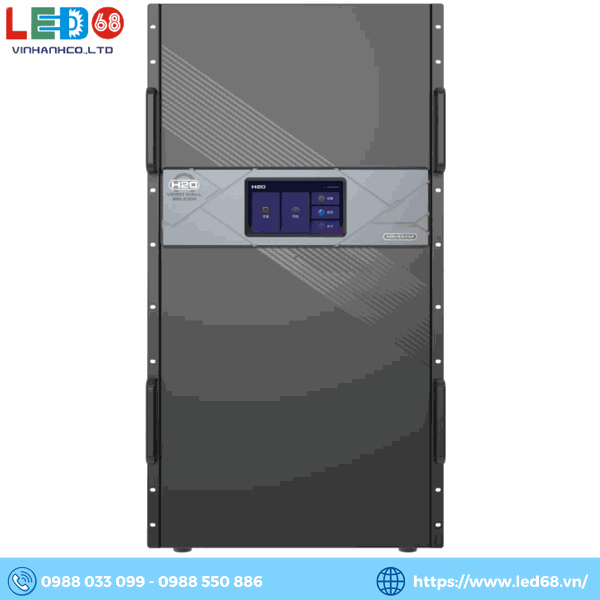

Mặt trước: Màn hình LCD cảm ứng hiển thị các menu, submenu và thông báo, trạng thái thiết bị và thông tin giám sát, cho phép bạn thực hiện tất cả các thao tác chỉ bằng đầu ngón tay.
![](https://bizweb.dktcdn.net/thumb/grande/100/269/619/products/novastar-h20.png?v=1718963939167)

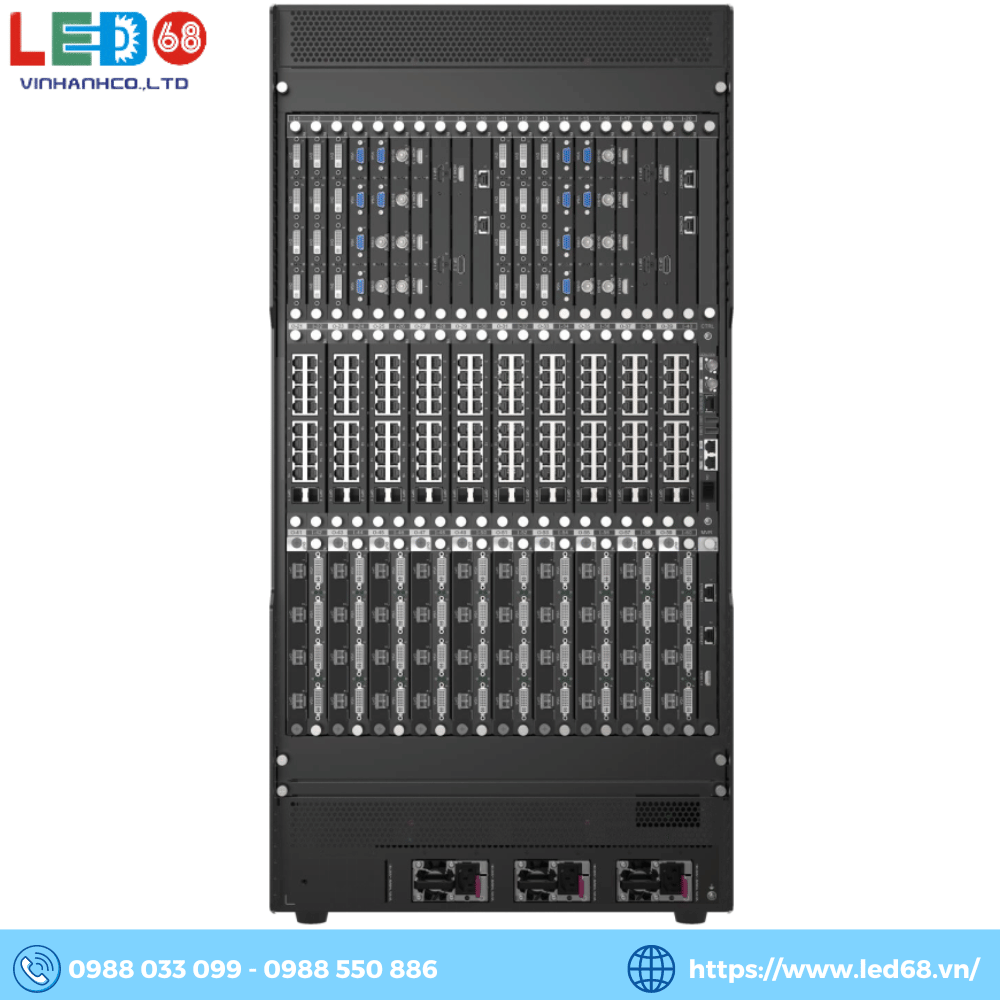

Mặt sau là Input card, Output card và Control card
![](https://bizweb.dktcdn.net/thumb/grande/100/269/619/products/novastar-h20-2.png?v=1718963940340)
Input Card
1. Thẻ nhập H_4xDVI
Hỗ trợ chế độ nhập liên kết đơn và liên kết kép, và nguồn vào 10-bit Đáp ứng HDCP 1.4 Không hỗ trợ nguồn tín hiệu xen kẽ.
- Chế độ liên kết đơn:
- Bốn kết nối DVI đều được sử dụng để nhập.
- Mỗi kết nối hỗ trợ độ phân giải tối đa là 2048×1152@60Hz và độ phân giải tối thiểu là 800×600@60Hz.
- Độ phân giải tùy chỉnh: Chiều rộng tối đa: 2560 điểm ảnh (2560×972@60Hz) Chiều cao tối đa: 2560 điểm ảnh (884×2560@60Hz)
- Chế độ liên kết kép:
- Kết nối 2 và 4 được sử dụng để nhập, và kết nối 1 và 3 không khả dụng.
- Mỗi kết nối hỗ trợ độ phân giải tối đa là 3840×1080@60Hz và độ phân giải tối thiểu là 800×600@60Hz.
- Độ phân giải tùy chỉnh: Chiều rộng tối đa: 3840 điểm ảnh (3840×1124@60Hz) Chiều cao tối đa: 4095 điểm ảnh (1014×4095@60Hz)
Đèn LED trạng thái:
- Bật: Nguồn vào được truy cập một cách bình thường.
- Tắt: Không có nguồn vào hoặc nguồn vào bất thường.
Trọng lượng: 550 g
Kích thước: 193 mm × 247.12 mm × 21.15 mm
Công suất tiêu thụ: 9.4 W
2. Thẻ nhập H_4xHDMI
Hỗ trợ nguồn vào 10-bit và âm thanh đồng hành Không hỗ trợ nguồn tín hiệu xen kẽ. Đối với đầu vào HDMI 1.3:
Đèn LED trạng thái:
- Bật: Nguồn đầu vào được truy cập bình thường.
- Tắt: Không có nguồn đầu vào được truy cập hoặc nguồn đầu vào bất thường.
Trọng lượng: 550 g
Kích thước: 193 mm × 247.12 mm × 21.15 mm
Công suất tiêu thụ: 9.3 W
3. Thẻ nhập H_1xHDMI2.0+1xDP1.2
Chỉ có thể sử dụng một kết nối mỗi lần.
Cài đặt sử dụng kết nối nào trên trang Web.
Tùy chọn mặc định là kết nối HDMI 2.0.
Hỗ trợ âm thanh kèm theo đầu vào Không hỗ trợ đầu vào tín hiệu xen kẽ.
- 1x HDMI 2.0
- Tương thích ngược với HDMI 1.4 và HDMI 1.3
- Hỗ trợ độ phân giải tối đa 3840×2160@60Hz.
- Đáp ứng HDCP 2.2
- Độ phân giải tùy chỉnh
- Chiều rộng tối đa: 4092 điểm ảnh (4092×2261@60Hz)
- Chiều cao tối đa: 4095 điểm ảnh (2188×4095@60Hz)
- 1x DP 1.2
- Tương thích ngược với DP 1.1
- Hỗ trợ độ phân giải tối đa 4096×2160@60Hz hoặc 8192×1080@60Hz.
- Đáp ứng HDCP 2.2
- Độ phân giải tùy chỉnh
- Chiều rộng tối đa: 8192 điểm ảnh (8192×1146@60Hz)
- Chiều cao tối đa: 4095 điểm ảnh (2188×4095@60Hz)
Đèn LED trạng thái:
- Bật: Nguồn đầu vào được truy cập bình thường.
- Tắt: Không có nguồn đầu vào được truy cập hoặc nguồn đầu vào bất thường.
Trọng lượng: 550 g
Kích thước: 193 mm × 247.12 mm × 21.15 mm
Công suất tiêu thụ: 9.6 W
4. Thẻ đầu vào H_2xRJ45 IP:
- 2x cổng Ethernet RJ45 Gigabit
- Hỗ trợ đầu vào tín hiệu nén RTSP, GB28181 và ONVIF
- Hỗ trợ định dạng mã hóa H.264 và H.265
- Khả năng giải mã trên thẻ đơn:
- 4x 4K×2K
- 8x 4K×1K
- 16x 2K×1K
- Tuân thủ DHCP
- Trọng lượng: 550g
- Kích thước: 193mm × 247.12mm × 21.15mm
- Công suất tiêu thụ: 11.5W
5. Thẻ đầu vào H_4x3G SDI:
- 4x cổng 3G-SDI
- Tương thích ngược với HD-SDI và SD-SDI
- Hỗ trợ các tiêu chuẩn ST-424 (3G), ST-292 (HD) và SMPTE 259 SD
- Mỗi cổng hỗ trợ độ phân giải tối đa 1920×1080@60Hz
- Hỗ trợ xử lý giải mã 1080i/576i/480i
- Không hỗ trợ cài đặt độ phân giải và độ sâu màu đầu vào
- Trạng thái LED:
- Bật: Đầu vào tín hiệu hoạt động bình thường
- Tắt: Không có tín hiệu đầu vào hoặc đầu vào không bình thường
- Trọng lượng: 550g
- Kích thước: 193mm × 247.12mm × 21.15mm
- Công suất tiêu thụ: 12.6W
6. Thẻ đầu vào H_2xCVBS+2xVGA:
- 2x cổng VGA
- Mỗi cổng hỗ trợ độ phân giải tối đa 1920×1200@60Hz
- 2x cổng CVBS
- Hỗ trợ các chuẩn PAL và NTSC
- Trạng thái LED:
- Bật: Đầu vào tín hiệu hoạt động bình thường
- Tắt: Không có tín hiệu đầu vào hoặc đầu vào không bình thường
- Trọng lượng: 550g
- Kích thước: 193mm × 247.12mm × 21.15mm
- Công suất tiêu thụ: 9.3W
7. Thẻ đầu vào H_4xVGA:
- 4x cổng VGA
- Mỗi cổng hỗ trợ độ phân giải tối đa 1920×1200@60Hz
- Trạng thái LED:
- Bật: Đầu vào tín hiệu hoạt động bình thường
- Tắt: Không có tín hiệu đầu vào hoặc đầu vào không bình thường
- Trọng lượng: 550g
- Kích thước: 193mm × 247.12mm × 21.15mm
- Công suất tiêu thụ: 16.2W
8. Thẻ đầu vào H_2xDP1.1:
- 2x cổng DP1.1
- Mỗi cổng hỗ trợ độ phân giải tối đa 3840×1080@60Hz hoặc 3840×2160@30Hz
- Hỗ trợ độ sâu màu 8-bit và 10-bit
- Tuân thủ HDCP 1.3
- Hỗ trợ âm thanh đầu vào đi kèm
- Không hỗ trợ tín hiệu nén
- Trạng thái LED:
- Bật: Đầu vào tín hiệu hoạt động bình thường
- Tắt: Không có tín hiệu đầu vào hoặc đầu vào không bình thường
- Trọng lượng: 550g
- Kích thước: 193mm × 247.12mm × 21.15mm
- Công suất tiêu thụ: 11.5W
9. Thẻ đầu vào H_1xDP1.2
- Tương thích ngược với DP 1.1
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 4096×2160@60Hz hoặc 8192×1080@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 8192 pixel (8192×1146@60Hz)
- Chiều cao tối đa: 4095 pixel (2188×4095@60Hz)
- Tuân thủ HDCP 2.2
- Hỗ trợ đầu vào âm thanh đi kèm.
Đèn LED trạng thái:
- Bật: Nguồn đầu vào được truy cập bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào không bình thường.
Trọng lượng: 550 g
Kích thước: 193 mm × 247,12 mm × 21,15 mm
Tiêu thụ điện năng: 9,4 W
10. Thẻ đầu vào H_1x12G SDI
- Tương thích ngược với 6G-SDI, 3G-SDI, HD-SDI và SD-SDI
- Hỗ trợ ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) và SMPTE 259 SD.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 4096×2160@60Hz.
- Hỗ trợ xử lý loại bỏ xen kẽ 1080i/576i/480i.
- Không hỗ trợ cài đặt độ phân giải và độ sâu bit đầu vào.
1x 12G-SDI LOOP
- Chuyển tiếp tín hiệu 12G-SDI.
Đèn LED trạng thái:
- Bật: Đầu vào hoặc đầu ra loop được kết nối bình thường.
- Tắt: Không có đầu vào hoặc đầu ra loop hoặc đầu vào hoặc đầu ra loop không bình thường.
Trọng lượng: 550 g
Kích thước: 193 mm × 247,12 mm × 21,15 mm
Tiêu thụ điện năng: 12 W
11. Thẻ đầu vào H_1xHDMI2.0
- Tương thích ngược với HDMI 1.4 và HDMI 1.3
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 3840×2160@60Hz.
- Tuân thủ HDCP 2.2
- Hỗ trợ đầu vào âm thanh đi kèm.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 4092 pixel (4092×2261@60Hz)
- Chiều cao tối đa: 4095 pixel (2188×4095@60Hz)
Đèn LED trạng thái:
- Bật: Nguồn đầu vào được truy cập bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào không bình thường.
Trọng lượng: 550 g
Kích thước: 193 mm × 247,12 mm × 21,15 mm
Tiêu thụ điện năng: 9,3 W
12. Thẻ đầu vào H_2xAudio input + 2xAudio output
Đầu vào kênh đơn: 4x đầu vào âm thanh phoenix, 4x đầu ra âm thanh phoenix
Đầu vào kênh đôi: 2x đầu vào âm thanh phoenix, 2x đầu ra âm thanh phoenix
- Tỷ lệ lấy mẫu âm thanh: 48 kHz
- Khi âm thanh cân bằng kênh đơn được sử dụng làm nguồn âm thanh, cả kênh đầu vào và đầu ra đều là bốn.
- Khi âm thanh cân bằng kênh đôi được sử dụng làm nguồn âm thanh, cả kênh đầu vào và đầu ra sẽ bị chia đôi.
- Xuất âm thanh đi kèm của đầu nối video đầu vào và âm thanh của thẻ đầu vào âm thanh.
- Hỗ trợ điều chỉnh âm lượng đầu ra và chức năng tắt tiếng một lần nhấn.
- Hỗ trợ chuyển đổi giữa kênh đơn và kênh đôi.
- Hỗ trợ trễ âm thanh đầu ra.
Trọng lượng: 550 g
Kích thước: 193 mm × 247,12 mm × 21,15 mm
Tiêu thụ điện năng: 6 W
13. Thẻ đầu vào H_4xHDBaseT
4x cổng Ethernet Gigabit RJ45
- Hỗ trợ các chế độ đầu vào liên kết đơn và liên kết kép, và đầu vào âm thanh đi kèm.
- Đầu vào liên kết đơn:
- Bốn đầu nối đều có sẵn để đầu vào.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 1920×1080@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 2560 pixel (2560×983@60Hz)
- Chiều cao tối đa: 2560 pixel (884×2560@60Hz)
- Tuân thủ HDCP 1.4
- Đầu vào liên kết kép:
- Đầu nối 2 và 4 có sẵn để đầu vào.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 3840×2160@30Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 3840 pixel (3840×1202@60Hz)
- Chiều cao tối đa: 3840 pixel (1092×3840@60Hz)
- Tuân thủ HDCP 1.4
Đèn LED trạng thái:
- Màu xanh lá cây: Chỉ báo trạng thái truy cập nguồn đầu vào
- Bật: Nguồn đầu vào được truy cập bình thường.
- Tắt: Không có nguồn đầu vào.
- Màu vàng: Chỉ báo trạng thái nguồn đầu vào
- Bật: Nguồn đầu vào bình thường.
- Tắt: Nguồn đầu vào không có tín hiệu hoặc không bình thường.
- Nhấp nháy: Đầu nối đang trong quá trình giao tiếp.
Trọng lượng: 500 g
Kích thước: 193 mm × 247,12 mm × 21,15 mm
Tiêu thụ điện năng: 39 W
14. Thẻ H_STD I/O
Thẻ này có thể được cài đặt vào các khe thẻ đầu vào. 2x COM
- Các cổng RS422/RS485/RS232 có thể lập trình được sử dụng để điều khiển các thiết bị sử dụng giao thức RS422/RS485/RS232.
- Các chân cổng COM được hiển thị như sau:
- Các kết nối chân được hiển thị như sau: 1x ETHERNET
- Điều khiển thiết bị kết nối với thẻ này.
- Tự thích ứng 10/100Mbps
- Hỗ trợ giao thức TCP/IP và UDP/IP
3x I/O
- Kích hoạt thực hiện các yêu cầu chức năng qua lập trình.
- Hỗ trợ các chế độ đầu vào và đầu ra.
- Các chân 1, 2 và 3 có thể được đặt thành đầu vào hoặc đầu ra, và chân G là chân nối đất chung cho các chân 1, 2 và 3.
3x RELAY OUT
- Kết nối với rơ le để điều khiển bật và tắt nguồn của thiết bị kết nối.
- Điện áp: 30 VDC, dòng điện: tối đa 3A.
- Sáu chân được chia thành ba nhóm, có thể được kết nối hoặc ngắt kết nối qua lập trình.
3x IR OUT
- Hỗ trợ điều khiển hồng ngoại có thể lập trình
- Các chân 1, 2 và 3 được sử dụng để phát hồng ngoại, và chân G là chân nối đất chung cho các chân 1, 2 và 3.
Trọng lượng: 400 g
Kích thước: 193 mm × 247,12 mm × 21,15 mm
Tiêu thụ điện năng: 1,2 W
Card đầu ra
1. Card Đầu ra H_4xDVI
- 4x SL-DVI
- Hỗ trợ đầu ra đơn và đầu ra liên kết kép.
- Đầu ra liên kết đơn:
- Bốn kết nối đều khả dụng cho đầu ra.
- Mỗi kết nối hỗ trợ độ phân giải tối đa 2048×1152@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 2560 pixels (2560×972@60Hz).
- Chiều cao tối đa: 2560 pixels (884×2560@60Hz).
- Hỗ trợ đầu ra RGB 4:4:4/YCbCr 4:4:4/YCbCr 4:2:2 8-bit.
- Hỗ trợ đầu ra YCbCr 4:4:4 10-bit.
- Đầu ra liên kết kép:
- Kết nối 2 và 4 khả dụng cho đầu ra. Kết nối 1 sao chép đầu ra trên kết nối 2, và kết nối 3 sao chép đầu ra trên kết nối 4.
- Sử dụng giao thức HDMI 1.4.
- Mỗi kết nối hỗ trợ độ phân giải tối đa 4096×2160@30Hz/3840×1080@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 4096 pixels (4096×1124@60Hz).
- Chiều cao tối đa: 4096 pixels (1014×4096@60Hz).
- Hỗ trợ đầu ra RGB 4:4:4/YCbCr 4:4:4/YCbCr 4:2:2 8-bit.
- Hỗ trợ đầu ra YCbCr 4:4:4 10-bit.
- Đèn LED trạng thái:
- Bật: Kết nối đầu ra được kết nối bình thường.
- Tắt: Kết nối đầu ra không được kết nối.
- Trọng lượng: 500 g.
- Kích thước: 193 mm × 247.12 mm × 21.15 mm.
- Tiêu thụ điện: 22.9 W.
2. Card Đầu ra H_4xHDMI
- 4x HDMI 1.4
- Hỗ trợ đầu ra đơn và đầu ra liên kết kép.
- Đầu ra liên kết đơn:
- Bốn kết nối đều khả dụng cho đầu ra.
- Mỗi kết nối hỗ trợ độ phân giải tối đa 2048×1152@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 2560 pixels (2560×972@60Hz).
- Chiều cao tối đa: 2560 pixels (884×2560@60Hz).
- Hỗ trợ đầu ra RGB 4:4:4/YCbCr 4:4:4/YCbCr 4:2:2 8-bit.
- Hỗ trợ đầu ra RGB 4:4:4/YCbCr 4:4:4 10-bit.
- Đầu ra liên kết kép:
- Kết nối 2 và 4 khả dụng cho đầu ra. Kết nối 1 sao chép đầu ra trên kết nối 2, và kết nối 3 sao chép đầu ra trên kết nối 4.
- Mỗi kết nối hỗ trợ độ phân giải tối đa 4096×2160@30Hz/3840×1080@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 4096 pixels (4096×1124@60Hz).
- Chiều cao tối đa: 4096 pixels (1014×4096@60Hz).
- Hỗ trợ đầu ra RGB 4:4:4/YCbCr 4:4:4/YCbCr 4:2:2 8-bit.
- Hỗ trợ đầu ra RGB 4:4:4/YCbCr 4:4:4 10-bit.
- Đèn LED trạng thái:
- Bật: Kết nối đầu ra được kết nối bình thường.
- Tắt: Kết nối đầu ra không được kết nối.
- Trọng lượng: 500 g.
- Kích thước: 193 mm × 247.12 mm × 21.15 mm.
- Tiêu thụ điện: 22.1 W.
3. Card Đầu ra H_1xHDMI2.0
- 2x HDMI 2.0
- Kết nối 2 sao chép đầu ra trên kết nối 1.
- Kết nối hỗ trợ độ phân giải tối đa 8192×1080@60Hz/4096×2160@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 8192 pixels (8192×1146@60Hz).
- Chiều cao tối đa: 7680 pixels (1092×7680@60Hz).
- Hỗ trợ đầu ra RGB 4:4:4/YCbCr 4:4:4/YCbCr 4:2:2 8-bit hoặc 10-bit.
- Đèn LED trạng thái:
- Bật: Kết nối đầu ra được kết nối bình thường.
- Tắt: Kết nối đầu ra không được kết nối.
- Trọng lượng: 500 g.
- Kích thước: 193 mm × 247.12 mm × 21.15 mm.
- Tiêu thụ điện: 21 W.
4. Card Gửi H_16xRJ45+2xfiber
- 16x RJ45 Gigabit Ethernet outputs
- Độ sâu bit: 8-bit
- Một cổng Ethernet tải lên đến 650,000 pixels.
- Độ sâu bit: 10-bit
- Một cổng Ethernet tải lên đến 320,000 pixels.
- Dự phòng giữa các cổng Ethernet.
- 2x OPT outputs
- Hỗ trợ cả truyền SMF và MMF.
- OPT 1 sao chép và xuất dữ liệu trên cổng Ethernet 1–8.
- OPT 2 sao chép và xuất dữ liệu trên cổng Ethernet 9–16.
- Trọng lượng: 600 g.
- Kích thước: 193 mm × 247.12 mm × 41.25 mm.
- Tiêu thụ điện: 34.2 W.
5. Card Gửi H_20xRJ45
- 20x RJ45 Gigabit Ethernet outputs
- Độ sâu bit: 8-bit
- Một cổng Ethernet tải lên đến 650,000 pixels.
- Độ sâu bit: 10-bit
- Một cổng Ethernet tải lên đến 320,000 pixels.
- Dự phòng giữa các cổng Ethernet.
- Trọng lượng: 600 g.
- Kích thước: 193 mm × 247.12 mm × 41.25 mm.
- Tiêu thụ điện: 40.1 W.
6. Card Gửi H_4xfiber
- 4x 10G OPT ports
- Card này có thể tải lên đến 20,800,000 pixels (chiều rộng tối đa: 16,384 pixels, chiều cao tối đa: 16,384 pixels).
- Hỗ trợ các chế độ độc lập, sao chép và dự phòng.
- Hỗ trợ các module quang SM và MM, với khoảng cách truyền lên đến 10 km.
- Hỗ trợ đầu ra 8-bit và 10-bit.
- Module quang hỗ trợ đóng gói SFP+. Các thông số module được hỗ trợ bao gồm:
- Module quang 10G SFP+ SR.
- Module quang 10G SFP+ LR.
- Trọng lượng: 500 g.
- Kích thước: 193 mm × 247.12 mm × 21.15 mm.
- Tiêu thụ điện: 39 W.
7. Card Đầu ra H_4x3G-SDI
- 4x 3G-SDI
- Tương thích ngược với đầu ra HD-SDI và SD-SDI.
- Mỗi kết nối hỗ trợ độ phân giải tối đa 1920 × 1080@30Hz.
- Hỗ trợ đầu ra YCbCr 4:2:2 10-bit.
- Chỉ hỗ trợ định dạng Level A.
- Hỗ trợ các độ phân giải đầu ra tiêu chuẩn:
- PAL: 720×576i@50Hz.
- NTSC: 720×480i@59.94Hz.
- 1920×1080i@50/59.94/60Hz.
- 1280×720p@23.98/24/25/29.97/30/50/59.94/60Hz.
- 1920×1080p@23.98/24/25/29.97/30/50/59.94/60Hz.
- Trọng lượng: 500 g.
- Kích thước: 193 mm × 247.12 mm × 21.15 mm.
- Tiêu thụ điện: 24 W.
8. Card Đầu ra H_4xHDBaseT
- 4x RJ45 Gigabit Ethernet ports
- Hỗ trợ chế độ đầu ra liên kết đơn và liên kết kép, và đi kèm đầu ra âm thanh.
- Đầu ra liên kết đơn:
- Bốn kết nối đều khả dụng cho đầu ra.
- Mỗi kết nối hỗ trợ độ phân giải tối đa 2048 × 1152@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 2560 pixels (2560×983@60Hz).
- Chiều cao tối đa: 2560 pixels (884×2560@60Hz).
- Hỗ trợ đầu ra RGB 4:4:4/YCbCr 4:4:4/YCbCr 4:2:2 8-bit.
- Hỗ trợ đầu ra YCbCr4:4:4 10-bit.
- Đầu ra liên kết kép:
- Kết nối 2 và 4 khả dụng cho đầu ra. Kết nối 1 sao chép đầu ra trên kết nối 2, và kết nối 3 sao chép đầu ra trên kết nối 4.
- Mỗi kết nối hỗ trợ độ phân giải tối đa 4096 × 2160@30Hz/3840×1080@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 4096 pixels (4096×1130@60Hz).
- Chiều cao tối đa: 4096 pixels (1014×4096@60Hz).
- Hỗ trợ đầu ra RGB 4:4:4/YCbCr 4:4:4/YCbCr 4:2:2 8-bit.
- Hỗ trợ đầu ra YCbCr4:4:4 10-bit.
- Đèn LED trạng thái:
- Xanh lá cây (bật), vàng (nhấp nháy): Thiết bị backend được kết nối qua cáp Ethernet.
- Xanh lá cây (tắt), vàng (tắt): Thiết bị backend hoặc cáp Ethernet không được kết nối.
- Trọng lượng: 500 g.
- Kích thước: 193 mm × 247.12 mm × 21.15 mm.
- Tiêu thụ điện: 32 W.
9. Card Xem Trước H_2xRJ45+1xHDMI1.3
- 2x RJ45 Gigabit Ethernet outputs
- Kết nối tới mạng để giám sát các đầu vào và đầu ra.
- 1x HDMI 1.3
- Kết nối tới màn hình để hiển thị thông tin giám sát.
- Trọng lượng: 500 g.
- Kích thước: 193 mm × 247.12 mm × 21.15 mm.
- Tiêu thụ điện: 19.5 W.
Card Điều Khiển H
- GENLOCK: Hỗ trợ bi-level và tri-level.
- IN: Chấp nhận tín hiệu Genlock.
- LOOP: Lặp lại tín hiệu Genlock.
- ETHERNET: Cổng Ethernet Gigabit
- Kết nối với PC điều khiển để giao tiếp.
- Kết nối với router, switch hoặc PC.
- Dùng để điều khiển qua Web và cấu hình màn hình NovaLCT.
- USB 1 & USB 2: 2x USB 2.0
- Cập nhật chương trình của thiết bị.
- Nhập hoặc xuất các tham số cấu hình của thiết bị.
- Lưu ý: Các cổng USB không cung cấp nguồn cho các thiết bị kết nối.
- COM: Cổng serial sử dụng giao thức serial RS232
- Hỗ trợ hệ thống điều khiển trung tâm
- IN: Chấp nhận tín hiệu từ hệ thống điều khiển trung tâm.
- OUT: Lặp lại tín hiệu.
- Lưu ý: Cổng COM không thể kết nối với mạng (router hoặc switch) hoặc tủ LED (card nhận).
- Công tắc nguồn:
- – / ON: Bật nguồn thiết bị.
- O / OFF: Tắt nguồn thiết bị.
- Trọng lượng: 500 g.
- Kích thước: 193 mm × 247.12 mm × 21.15 mm.
- Tiêu thụ điện: 6.2 W.

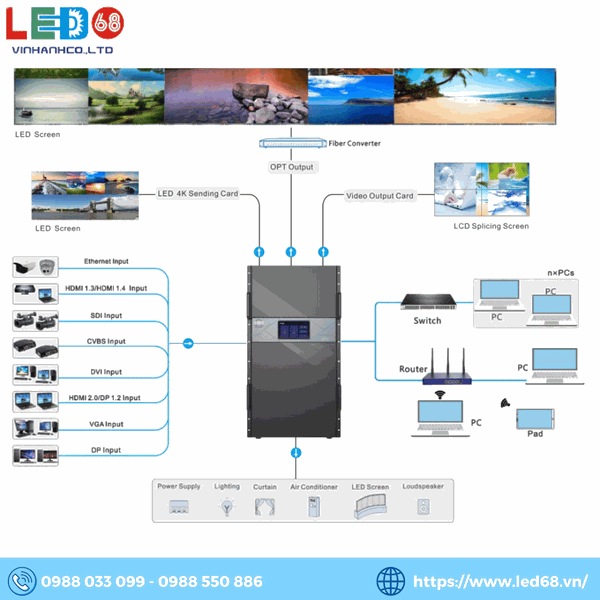

Sơ đồ kết nối ứng dụng của Novastar H20
![](https://bizweb.dktcdn.net/thumb/grande/100/269/619/products/novastar-h20-3.png?v=1718963940830)
Thông số kỹ thuật Novastar H20
Model |
H20 |
Rack Unit |
20U |
Tối đa số lượng card đầu vào |
40 |
Tối đa số lượng kênh đầu vào |
160 |
Tối đa số lượng card đầu ra |
20 |
Tối đa số lượng kênh đầu ra |
80 |
Tối đa số lớp |
320 (Lên đến 16 lớp mỗi card) |
Tải tối đa
LED 4K sending card |
H_20xRJ45 sending card |
260 triệu pixels |
H_16xRJ45+2xfiber sending card |
208 triệu pixels |
H_4xfiber sending card |
416 triệu pixels |
Thông số điện |
Cổng nguồn |
100–240V~, 50/60Hz, 10A–5A
Ghi chú
- H20 đi kèm ba nguồn điện.
- Một nguồn điện dự phòng tùy chọn. |
Công suất định mức |
1800W |
Môi trường hoạt động |
Nhiệt độ |
0°C đến 45°C |
Độ ẩm |
0% RH đến 80% RH, không ngưng tụ |
Môi trường lưu trữ |
Nhiệt độ |
–10°C đến +60°C |
Độ ẩm |
0% RH đến 95% RH, không ngưng tụ |
Thông số vật lý |
Kích thước |
482.6 mm × 533.0 mm × 905.2 mm |
Trọng lượng tịnh |
47.7 kg (khung máy) |
Trọng lượng gộp |
TBD |
Mức độ ồn (tại 25°C /77°F) |
45 dB (A) |
Thông tin đóng gói |
Thùng đóng gói |
775 mm × 675 mm × 1065 mm |
Phụ kiện |
3x Dây nguồn; 1x Cáp Ethernet RJ45; 1x Cáp nối đất; 1x Cáp HDMI; 1x Hướng dẫn khởi động nhanh; 1x Giấy chứng nhận phê duyệt; 1x Sổ tay an toàn; 1x Thư tuỳ chỉnh |
Đặc điểm nguồn Video
DMI 2.0 |
8-bit |
RGB 4:4:4 |
4096×2160@60Hz
8192×1080@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
YCbCr 4:4:0 |
4096×2160@60Hz |
10-bit |
RGB 4:4:4 |
4096×2160@30Hz
4096×1080@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
4096×2160@60Hz |
YCbCr 4:4:0 |
12-bit |
RGB 4:4:4 |
4096×2160@30Hz
4096×1080@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
4096×2160@60Hz |
YCbCr 4:2:0 |
DPI 1.2 |
8-bit |
RGB 4:4:4 |
4096×2160@60Hz
8192×1080@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
YCbCr 4:2:0 |
Không hỗ trợ |
10-bit |
RGB 4:4:4 |
4096×2160@30Hz
4096×1080@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
4096×2160@60Hz |
YCbCr 4:2:0 |
Không hỗ trợ |
12-bit |
RGB 4:4:4 |
4096×2160@30Hz
4096×1080@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
4096×2160@60Hz |
YCbCr 4:2:0 |
Không hỗ trợ |
HDMI 1.4
DP 1.1 |
8-bit |
RGB 4:4:4 |
4096×1080@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
YCbCr 4:2:0 |
Không hỗ trợ |
10-bit |
RGB 4:4:4 |
2048×1152@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
4096×1080@60Hz |
YCbCr 4:2:0 |
Không hỗ trợ |
12-bit |
RGB 4:4:4 |
2048×1152@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
4096×1080@60Hz |
YCbCr 4:2:0 |
Không hỗ trợ |
HDMI 1.3 |
8-bit |
RGB 4:4:4 |
2048×1152@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
YCbCr 4:2:0 |
Không hỗ trợ |
10-bit |
RGB 4:4:4 |
2048×1152@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
YCbCr 4:2:0 |
Không hỗ trợ |
12-bit |
RGB 4:4:4 |
2048×1152@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
YCbCr 4:2:0 |
Không hỗ trợ |
SL-DVI |
8-bit |
RGB 4:4:4 |
2048×1152@60Hz |
DL-DVI |
8-bit |
RGB 4:4:4 |
3840×1080@60Hz |
VGA
CVBS |
- |
RGB 4:4:4 |
1920×1080@60Hz |
3G-SDI |
- Hỗ trợ đầu vào video lên đến 1920×1080@60Hz.
- Không cho phép cài đặt độ phân giải và độ sâu bit của đầu vào.
- Hỗ trợ chuẩn ST-424 (3G) và ST-292 (HD).
|
12G-SDI |
- Hỗ trợ đầu vào video lên đến 4096×2160@60Hz.
- Không cho phép cài đặt độ phân giải và độ sâu bit của đầu vào.
- Hỗ trợ chuẩn ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G) và ST-292 (HD).
|
Đánh Giá Thiết Bị Bộ Xử Lý Video Wall Novastar H20
NovaStar H20 là một thiết bị xử lý video wall mạnh mẽ và linh hoạt, phù hợp với nhiều ứng dụng từ quân sự, năng lượng, an ninh công cộng, tài chính, đến giáo dục và truyền thông. Với khả năng cấu hình linh hoạt, quản lý đa màn hình và chất lượng hình ảnh vượt trội, H20 là lựa chọn tuyệt vời cho các nhu cầu hiển thị phức tạp và đòi hỏi cao.
Ưu Điểm
-
Chất Lượng Hình Ảnh Tuyệt Vời:
- H20 hỗ trợ đầu vào và xử lý video 10-bit, cũng như đầu vào và đầu ra độ phân giải 4K, đảm bảo chất lượng hình ảnh cao cấp.
-
Thiết Kế Linh Hoạt và Dễ Bảo Trì:
- Thiết kế mô-đun và cắm nóng (hot swapping) của H20 cho phép cấu hình linh hoạt và bảo trì dễ dàng.
- Các cổng đầu vào tiêu chuẩn công nghiệp như HDMI, DVI, DP, VGA, CVBS, SDI và IP.
-
Công Suất Tải Cao:
- Hỗ trợ các card gửi LED 4K với khả năng sao lưu giữa các cổng OPT và Ethernet, cho phép truyền tải khoảng cách siêu dài.
- Card H_4xfiber có thể tải lên đến 416 triệu pixel.
-
Quản Lý Đa Màn Hình và Đa Lớp:
- Hỗ trợ quản lý nhiều màn hình và nhiều lớp, với khả năng điều chỉnh độ phân giải đầu ra cho mỗi màn hình.
- H20 cho phép hiển thị nhiều lớp, với mỗi card hỗ trợ lên đến 16 lớp 2K, 8 lớp DL hoặc 4 lớp 4K.
-
Kiến Trúc B/S và Hỗ Trợ Điều Khiển Chéo Nền Tảng:
- Hỗ trợ điều khiển trên nhiều nền tảng (Windows, Mac, iOS, Android, Linux) mà không cần cài đặt chương trình ứng dụng, cho phép cộng tác trực tuyến của nhiều người dùng.
-
Bảo Mật và Độ Tin Cậy Cao:
- Tính năng tự kiểm tra phát hiện lỗi, giám sát phần cứng và cảnh báo lỗi.
- Hỗ trợ nguồn điện dự phòng tùy chọn và thiết kế sao lưu giữa các thiết bị và các card gửi LED 4K.
-
Chức Năng Đa Dạng:
- Hỗ trợ xử lý HDR10 và HLG, chế độ bảo vệ mắt, bù viền LCD, logo kênh, và nhiều tính năng khác.
- Khả năng cập nhật firmware trực tuyến và điều khiển qua trang web.
Ứng Dụng
-
Quản Lý Năng Lượng và Nước: Sử dụng trong các cơ quan quản lý năng lượng và nước để theo dõi và điều khiển hệ thống.
-
Quân Sự và Quốc Phòng: Áp dụng trong các trung tâm chỉ huy quân sự và quốc phòng để hiển thị và quản lý thông tin.
-
Giao Thông và An Ninh Công Cộng: Sử dụng trong quản lý giao thông và an ninh công cộng để theo dõi và điều khiển các hệ thống giám sát.
-
Ngân Hàng và Tài Chính: Áp dụng trong các tổ chức tài chính để hiển thị thông tin giao dịch và quản lý tài sản.
-
Truyền Thông và Phát Thanh Truyền Hình: Sử dụng trong các đài phát thanh và truyền hình để hiển thị nội dung truyền thông.
-
Nghiên Cứu Giáo Dục và Khoa Học: Áp dụng trong các tổ chức giáo dục và nghiên cứu để hiển thị dữ liệu nghiên cứu và giảng dạy.
-
Triển Lãm và Thuyết Trình: Sử dụng trong các sự kiện triển lãm và thuyết trình để hiển thị thông tin và nội dung trình bày.
-
Thuê Màn Hình Sân Khấu: Áp dụng trong việc cho thuê màn hình sân khấu cho các sự kiện lớn, cung cấp hình ảnh chất lượng cao và khả năng xử lý đa dạng.
LED68 - Nhà phân phối chính hãng Novastar H20
LED68 là một nhà phân phối chính thức của sản phẩm Novastar H20 tại Việt Nam. Novastar H20 là một thiết bị xử lý video LED chuyên nghiệp được sử dụng rộng rãi trong ngành công nghiệp LED, đặc biệt là trong các ứng dụng như truyền thông quảng cáo, biểu diễn sân khấu, hội nghị, sự kiện lớn và các hệ thống hiển thị LED khác.
Lý do nên chọn LED68 là nhà phân phối Novastar H20:
-
Chất lượng và cam kết:
- Chính hãng: LED68 cam kết cung cấp sản phẩm Novastar H20 chính hãng, đảm bảo chất lượng và tính năng theo tiêu chuẩn quốc tế.
- Độ tin cậy: Novastar H20 được biết đến với độ tin cậy cao và khả năng hoạt động ổn định, phù hợp cho các ứng dụng yêu cầu sự chính xác và độ tin cậy cao.
-
Dịch vụ hỗ trợ:
- Tư vấn chuyên sâu: LED68 cung cấp dịch vụ tư vấn chuyên sâu về sản phẩm Novastar H20, giúp khách hàng lựa chọn thiết bị phù hợp với nhu cầu cụ thể của họ.
- Hỗ trợ kỹ thuật: Đội ngũ kỹ thuật viên của LED68 có kiến thức chuyên sâu về sản phẩm, sẵn sàng hỗ trợ giải đáp các vấn đề kỹ thuật và bảo trì sau khi bán hàng.
-
Giá cả cạnh tranh:
- Giá thành hợp lý: LED68 cam kết cung cấp sản phẩm với giá cả cạnh tranh trên thị trường, đảm bảo sự hài lòng của khách hàng về cả chất lượng và giá trị đầu tư.
-
Uy tín và kinh nghiệm:
- Uy tín: LED68 là đối tác uy tín của Novastar, có nhiều năm kinh nghiệm trong lĩnh vực phân phối và hỗ trợ thiết bị hiển thị LED.
- Kinh nghiệm: Với kinh nghiệm dày dặn, LED68 đã xây dựng được mối quan hệ lâu dài với khách hàng và đối tác, đảm bảo sự hài lòng và niềm tin từ phía người tiêu dùng.
Với các lý do trên, LED68 là một địa chỉ đáng tin cậy để bạn lựa chọn và mua sản phẩm Novastar H20, đảm bảo được sự thành công và hiệu quả cho các dự án sử dụng công nghệ hiển thị LED.
Để sở hữu sản phẩm bộ xử lý hình ảnh Novastar H20 chính hãng với giá ưu đãi, quý khách hàng có thể liên hệ tại thông tin sau:
Công ty TNHH Thương Mại & Công Nghệ Vĩnh Anh (LED68)
