NovaStar H15 là bộ xử lý màn hình ghép thế hệ mới, thiết kế đặc biệt cho màn hình LED có độ phân giải cao. H15 có thể hoạt động như bộ xử lý tách hình ảnh hoặc bộ xử lý video tích hợp, với thiết kế mô-đun và khả năng hoán đổi nóng các thẻ đầu vào và đầu ra. Nó hỗ trợ nhiều ứng dụng, bao gồm năng lượng, quân sự, quản lý giao thông, triển lãm, và nhiều hơn nữa.
H15 sử dụng kiến trúc phần cứng FPGA mạnh mẽ, cung cấp các mô-đun kết nối đa dạng cho cấu hình linh hoạt. H15 hỗ trợ đầu vào và xử lý video 10-bit, đầu vào và đầu ra 4K, và cung cấp ba loại thẻ gửi LED 4K. H15 cũng hỗ trợ quản lý đa màn hình và đa lớp, quản lý EDID, đổi tên nguồn đầu vào, cài đặt BKG và OSD.
Hơn nữa, H15 sử dụng kiến trúc B/S, hỗ trợ truy cập và điều khiển xuyên nền tảng mà không cần cài đặt ứng dụng. Nó hỗ trợ hợp tác trực tuyến của nhiều người dùng và cập nhật firmware trực tuyến.
Đặc điểm nổi bật của Novastar H15
Thiết kế mô-đun và cắm nóng, tự do kết hợp theo ý muốn
- Ba loại thẻ gửi LED 4K
- Thẻ gửi H_20xRJ45 tải lên đến 13,000,000 pixels.
- Thẻ gửi H_16xRJ45+2xfiber tải lên đến 10,400,000 pixels và cung cấp hai cổng OPT sao chép đầu ra trên các cổng Ethernet.
- Thẻ gửi H_4xfiber tải lên đến 20,800,000 pixels và hỗ trợ ba chế độ làm việc, bao gồm độc lập, sao chép và sao lưu.
- Ba thẻ trên không thể được sử dụng cùng nhau để tải cùng một màn hình.
- Cấu hình đa dung lượng trên một khe thẻ
- 4x 2K×1K@60Hz
- 2x 4K×1K@60Hz
- 2x 4K×2K@60Hz
- 1x 4K×2K@60Hz
- Cấu hình màn hình đơn giản sử dụng một thẻ và đầu nối
- Giám sát trạng thái trực tuyến của tất cả các thẻ đầu vào và đầu ra
- Thẻ đầu vào IP H_2xRJ45 hỗ trợ lên đến 512 đầu vào camera IP và ghép đầu vào.
- Giải mã tự động các nguồn được mã hóa HDCP
- Hỗ trợ tốc độ khung hình thập phân
- Xử lý HDR10 và HLG
Quản lý đa màn hình để kiểm soát tập trung
- Mỗi màn hình có thể có độ phân giải đầu ra riêng.
- Ghép đầu ra
- Áp dụng công nghệ đồng bộ hóa khung hình, đảm bảo tất cả các đầu nối đầu ra xuất hình ảnh đồng bộ. Hình ảnh hoàn chỉnh và phát mượt mà, không bị kẹt, mất khung hình, rách hoặc ghép mảnh.
- Cấu hình màn hình không đều
- Hỗ trợ ghép hình chữ nhật không đều mà không có bất kỳ giới hạn nào.
- Quản lý nhóm nguồn đầu vào
- Chế độ tiết kiệm mắt
- Hiển thị hình ảnh ấm hơn nhưng ít sáng hơn để giảm căng thẳng cho mắt.
- Bù viền LCD
Khả năng hiển thị đa dạng cho cấu hình linh hoạt
- Hiển thị đa lớp
- H15: Một thẻ đơn hỗ trợ 16x lớp 2K, 8x lớp DL hoặc 4x lớp 4K.
- H15 Enhanced: Một thẻ đơn hỗ trợ 10x lớp 2K, 5x lớp DL hoặc 2x lớp 4K.
- Tất cả các lớp hỗ trợ đầu ra qua đầu nối và số lượng lớp không giảm khi đầu ra qua đầu nối.
- Văn bản cuộn độ nét cao
- Tùy chỉnh nội dung văn bản cuộn, như khẩu hiệu hoặc tin nhắn thông báo, và cài đặt kiểu văn bản, hướng cuộn và tốc độ.
- Lên đến 2,000 cài đặt trước
- Hiệu ứng mờ và chuyển đổi liền mạch được hỗ trợ, thời gian chuyển đổi cài đặt trước dưới 60ms.
- Phát lại theo lịch trình của danh sách cài đặt trước
- Đặt xem có thêm các cài đặt trước vào danh sách phát hay không, lý tưởng cho giám sát, triển lãm, thuyết trình và các ứng dụng khác.
- Cài đặt OSD trên một màn hình và điều chỉnh độ trong suốt OSD
- Cài đặt BKG
- Hình ảnh BKG không chiếm tài nguyên lớp.
- Chiều rộng và chiều cao tối đa của hình ảnh BKG lần lượt là 15K và 8K.
- Quản lý logo kênh
- Đặt một logo văn bản hoặc hình ảnh để nhận diện nguồn đầu vào.
- Cắt và đổi tên nguồn đầu vào sau khi cắt
- Cắt bất kỳ hình ảnh nguồn đầu vào nào và tạo một nguồn đầu vào mới sau khi cắt.
- Xử lý video HDR và 10-bit, cho hình ảnh tinh tế và rõ ràng hơn
- Điều chỉnh màu sắc
- Điều chỉnh màu sắc đầu nối đầu ra và màu sắc màn hình, bao gồm độ sáng, độ tương phản, độ bão hòa, tông màu và Gamma.
- Kiểm soát kịch bản XR
- Chức năng 3D
- Làm việc với bộ phát 3D của NovaStar – EMT200 để trải nghiệm hiệu ứng hình ảnh 3D.
- Độ trễ thấp
- Giảm độ trễ từ nguồn đầu vào đến thẻ nhận xuống chỉ còn 1 khung hình.
Điều khiển qua trang web, dễ dàng, thân thiện và tiện lợi
- Điều khiển qua web
- Phản hồi thời gian thực và kiểm soát mạng tự động điều chỉnh 1000M/100M, cho phép hợp tác của nhiều người dùng.
- Giám sát các đầu vào và đầu ra trên trang web
- Cập nhật firmware trên trang web
- Ứng dụng Ark Visualized Management and Control Platform kiểm soát trên thiết bị pad
Giám sát trạng thái và nguồn điện dự phòng để cải thiện độ ổn định và tin cậy
- Tự kiểm tra để phát hiện lỗi
- Giám sát tự động và báo động
- Hỗ trợ giám sát phần cứng, như tốc độ quay của quạt, nhiệt độ và điện áp module, trạng thái chạy, và gửi báo động lỗi nếu cần thiết.
- Hỗ trợ nguồn điện tùy chọn để cải thiện độ tin cậy của hệ thống.
- Thiết kế sao lưu
- Sao lưu giữa các thiết bị
- Sao lưu giữa các thẻ gửi LED 4K
Mô tả giao diện Novastar H15

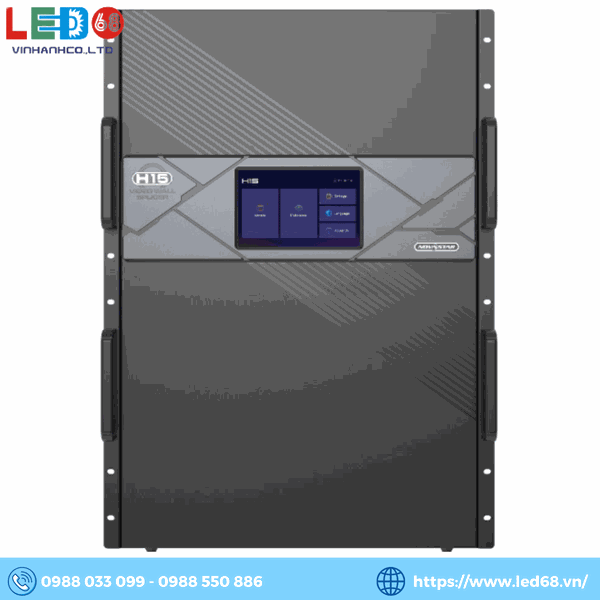

Mặt trước: Màn hình LCD cảm ứng hiển thị các menu, menu con và tin nhắn, trạng thái thiết bị và thông tin giám sát, và cho phép bạn thực hiện tất cả các thao tác chỉ với những cú chạm.

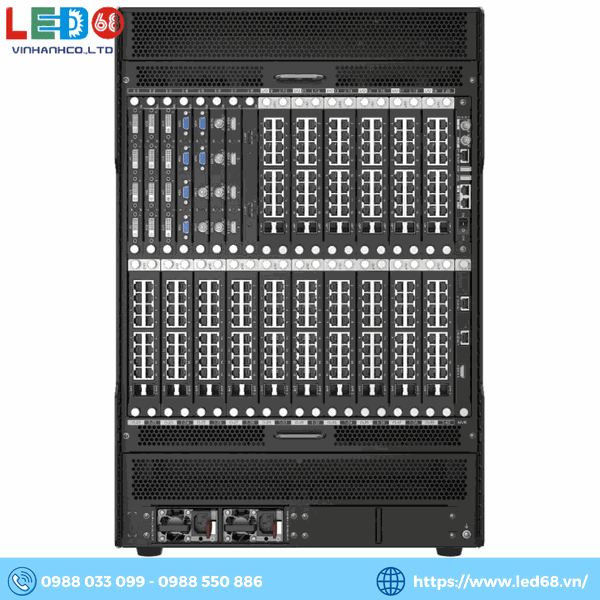

Mặt sau bao gồm các thẻ đầu vào, thẻ đầu ra và thẻ điều khiển
Input card
1. H_4xDVI Input Card
- Hỗ trợ các chế độ đầu vào single link và dual link, và nguồn đầu vào 10-bit
- Tuân thủ HDCP 1.4
- Không hỗ trợ tín hiệu đầu vào đan xen (interlaced)
Chế độ single link:
- Bốn đầu nối DVI đều được sử dụng cho đầu vào.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 2048×1152@60Hz và độ phân giải tối thiểu 800×600@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 2560 pixel (2560×972@60Hz)
- Chiều cao tối đa: 2560 pixel (884×2560@60Hz)
Chế độ dual link:
- Các đầu nối 2 và 4 được sử dụng cho đầu vào, và các đầu nối 1 và 3 không khả dụng.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 3840×1080@60Hz và độ phân giải tối thiểu 800×600@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 3840 pixel (3840×1124@60Hz)
- Chiều cao tối đa: 4095 pixel (1014×4095@60Hz)
Đèn LED trạng thái:
- Bật: Nguồn đầu vào được kết nối bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 9.4 W
2. H_4xHDMI Input Card
- Hỗ trợ nguồn đầu vào 10-bit và đầu vào âm thanh kèm theo
- Không hỗ trợ tín hiệu đầu vào đan xen (interlaced)
Đối với đầu vào HDMI 1.3:
- Bốn đầu nối đều được sử dụng cho đầu vào.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 2048×1152@60Hz và độ phân giải tối thiểu 800×600@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 2560 pixel (2560×972@60Hz)
- Chiều cao tối đa: 2560 pixel (884×2560@60Hz)
- Tuân thủ HDCP 1.4
Đối với đầu vào HDMI 1.4:
- Hai đầu nối HDMI 1.4 được sử dụng cho đầu vào, nhưng hai đầu nối HDMI 1.3 không khả dụng.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 3840×1080@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 3840 pixel (3840×1124@60Hz)
- Chiều cao tối đa: 4095 pixel (1014×4095@60Hz)
- Tuân thủ HDCP 1.4
Đèn LED trạng thái:
- Bật: Nguồn đầu vào được kết nối bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 9.3 W
3. H_1xHDMI2.0+1xDP1.2 Input Card
- Chỉ có thể sử dụng một đầu nối mỗi lần.
- Cài đặt đầu nối nào sẽ được sử dụng trên trang Web. Tùy chọn mặc định là đầu nối HDMI 2.0.
- Hỗ trợ đầu vào âm thanh kèm theo.
- Không hỗ trợ tín hiệu đầu vào đan xen (interlaced).
1x HDMI 2.0:
- Tương thích ngược với HDMI 1.4 và HDMI 1.3.
- Hỗ trợ độ phân giải tối đa 3840×2160@60Hz.
- Tuân thủ HDCP 2.2.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 4092 pixel (4092×2261@60Hz).
- Chiều cao tối đa: 4095 pixel (2188×4095@60Hz).
1x DP 1.2:
Đèn LED trạng thái:
- Bật: Nguồn đầu vào được kết nối bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 9.6 W
4. H_2xHDMI2.0+2xDP1.2 Input Card
- Thẻ này có thể được lắp vào các khe từ I-1 đến I-8 của H15 và H15 Enhanced.
- Hai nhóm đầu vào, mỗi nhóm có 1x đầu nối HDMI 2.0 và 1x đầu nối DP1.2.
- Chỉ có thể sử dụng một đầu nối của mỗi nhóm mỗi lần.
- Cài đặt đầu nối nào sẽ được sử dụng trên trang Web. Tùy chọn mặc định là đầu nối HDMI 2.0.
- Hỗ trợ đầu vào âm thanh kèm theo.
- Không hỗ trợ tín hiệu đầu vào đan xen (interlaced).
2x HDMI 2.0:
- Tương thích ngược với HDMI 1.4 và HDMI 1.3.
- Hỗ trợ độ phân giải tối đa 3840×2160@60Hz.
- Tuân thủ HDCP 2.2.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 4092 pixel (4092×2261@60Hz).
- Chiều cao tối đa: 4095 pixel (2188×4095@60Hz).
2x DP1.2:
- Tương thích ngược với DP 1.1.
- Hỗ trợ độ phân giải tối đa 4096×2160@60Hz hoặc 8192×1080@60Hz.
- Tuân thủ HDCP 2.2.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 8192 pixel (8192×1146@60Hz).
- Chiều cao tối đa: 4095 pixel (2188×4095@60Hz).
Đèn LED trạng thái:
- Bật: Nguồn đầu vào được kết nối bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 9.8W
5. H_2xRJ45 IP Input Card
- 2x cổng Ethernet RJ45 Gigabit
- Hỗ trợ tín hiệu đầu vào đan xen (interlaced)
- Các giao thức được hỗ trợ: RTSP, GB28181 và ONVIF
- Các định dạng mã hóa được hỗ trợ: H.264 và H.265
- Khả năng giải mã của một thẻ:
- 4x 4K×2K
- 8x 4K×1K
- 16x 2K×1K
- Tuân thủ DHCP
Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 11.5 W
6. H_4x3G SDI Input Card
4x 3G-SDI:
- Tương thích ngược với HD-SDI và SD-SDI
- Hỗ trợ ST-424 (3G), ST-292 (HD) và SMPTE 259 SD
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 1920×1080@60Hz
- Hỗ trợ xử lý de-interlacing 1080i/576i/480i
- Không hỗ trợ cài đặt độ phân giải và độ sâu bit đầu vào
Đèn LED trạng thái:
- Bật: Nguồn đầu vào được kết nối bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 12.6 W
7. H_2xCVBS+2xVGA Input Card
- 2x VGA: Mỗi đầu nối hỗ trợ độ phân giải tối đa 1920×1200@60Hz
- 2x CVBS: Hỗ trợ PAL và NTSC
Đèn LED trạng thái:
- Bật: Nguồn đầu vào được kết nối bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 9.3 W
8.. H_4xVGA Input Card
4x VGA: Mỗi đầu nối hỗ trợ độ phân giải tối đa 1920×1200@60Hz
Đèn LED trạng thái:
- Bật: Nguồn đầu vào được kết nối bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 16.2 W
9. H_2xDP1.1 Input Card
2x DP1.1
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 3840×1080@60Hz hoặc 3840×2160@30Hz
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 3840 pixel (3840×1124@60Hz)
- Chiều cao tối đa: 4095 pixel (1014×4095@60Hz)
- Hỗ trợ đầu vào 8-bit và 10-bit
- Tuân thủ HDCP 1.3
- Hỗ trợ đầu vào âm thanh kèm theo
- Không hỗ trợ tín hiệu đầu vào đan xen (interlaced)
Đèn LED trạng thái:
- Bật: Nguồn đầu vào được kết nối bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 11.5 W
10. Thẻ đầu vào H_1xDP1.2
1x DP 1.2
- Tương thích ngược với DP 1.1
- Mỗi kết nối hỗ trợ độ phân giải tối đa 4096×2160@60Hz hoặc 8192×1080@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 8192 pixel (8192×1146@60Hz)
- Chiều cao tối đa: 4095 pixel (2188×4095@60Hz)
- Tuân thủ HDCP 2.2
- Hỗ trợ đầu vào âm thanh kèm theo.
- Đèn LED trạng thái:
- Bật: Nguồn đầu vào được truy cập bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 9.4 W
11. Thẻ đầu vào H_1x12G SDI
1x 12G-SDI IN
- Tương thích ngược với 6G-SDI, 3G-SDI, HD-SDI và SD-SDI
- Hỗ trợ ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) và SMPTE 259 SD.
- Mỗi kết nối hỗ trợ độ phân giải tối đa 4096×2160@60Hz.
- Hỗ trợ xử lý giải liên kết 1080i/576i/480i.
- Không hỗ trợ cài đặt độ phân giải và độ sâu bit đầu vào.
1x 12G-SDI LOOP
- Loop out tín hiệu 12G-SDI.
Đèn LED trạng thái:
- Bật: Đầu vào hoặc loop output được kết nối bình thường.
- Tắt: Không có đầu vào hoặc loop output, hoặc đầu vào hoặc loop output bất thường.
Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 12 W
12. Thẻ đầu vào H_2xHDMI2.0
Thẻ này có thể được lắp vào các khe từ I-1 đến I-8 của H15 và H15 Enhanced. 2x HDMI 2.0
- Tương thích ngược với HDMI 1.4 và HDMI 1.3
- Mỗi kết nối hỗ trợ độ phân giải tối đa 3840×2160@60Hz.
- Có thể kết nối hai đầu vào 4K cùng lúc.
- Tuân thủ HDCP 2.2
- Hỗ trợ đầu vào âm thanh kèm theo.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 4092 pixel (4092×2261@60Hz)
- Chiều cao tối đa: 4095 pixel (2188×4095@60Hz)
Đèn LED trạng thái:
- Bật: Nguồn đầu vào được truy cập bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 9.6 W
13. Thẻ đầu vào H_1xHDMI2.0
1x HDMI 2.0
- Tương thích ngược với HDMI 1.4 và HDMI 1.3
- Mỗi kết nối hỗ trợ độ phân giải tối đa 3840×2160@60Hz.
- Tuân thủ HDCP 2.2
- Hỗ trợ đầu vào âm thanh kèm theo.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 4092 pixel (4092×2261@60Hz)
- Chiều cao tối đa: 4095 pixel (2188×4095@60Hz)
Đèn LED trạng thái:
- Bật: Nguồn đầu vào được truy cập bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 9.3 W
14. Thẻ đầu vào/ra âm thanh H_2xAudio
Kênh đơn: 4 đầu vào âm thanh phoenix, 4 đầu ra âm thanh phoenix Kênh đôi: 2 đầu vào âm thanh phoenix, 2 đầu ra âm thanh phoenix
- Tần số lấy mẫu âm thanh: 48 kHz
- Khi sử dụng âm thanh cân bằng kênh đơn làm nguồn âm thanh, cả đầu vào và đầu ra đều có bốn kênh âm thanh.
- Khi sử dụng âm thanh cân bằng kênh đôi làm nguồn âm thanh, cả đầu vào và đầu ra đều sẽ giảm một nửa.
- Đầu ra âm thanh kèm theo của đầu vào video và âm thanh của thẻ đầu vào âm thanh.
- Hỗ trợ điều chỉnh âm lượng đầu ra và chức năng tắt âm nhanh.
- Chuyển đổi giữa kênh đơn và kênh đôi.
- Hỗ trợ độ trễ âm thanh đầu ra.
Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 6 W
15. Thẻ đầu vào H_4xHDBaseT
4 cổng RJ45 Gigabit Ethernet Hỗ trợ chế độ đầu vào liên kết đơn và liên kết kép, và đầu vào âm thanh đi kèm
- Đầu vào liên kết đơn:
- Bốn cổng đều có sẵn cho đầu vào.
- Mỗi cổng hỗ trợ độ phân giải tối đa 1920×1080@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 2560 pixel (2560×983@60Hz)
- Chiều cao tối đa: 2560 pixel (884×2560@60Hz)
- Tuân thủ HDCP 1.4
- Đầu vào liên kết kép:
- Cổng 2 và 4 có sẵn cho đầu vào.
- Mỗi cổng hỗ trợ độ phân giải tối đa 3840×2160@30Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 3840 pixel (3840×1202@60Hz)
- Chiều cao tối đa: 3840 pixel (1092×3840@60Hz)
- Tuân thủ HDCP 1.4
Đèn LED trạng thái:
- Màu xanh lá cây: Chỉ báo trạng thái truy cập nguồn đầu vào
- Bật: Nguồn đầu vào được truy cập bình thường.
- Tắt: Không có nguồn đầu vào được truy cập.
- Màu vàng: Chỉ báo trạng thái nguồn đầu vào
- Bật: Nguồn đầu vào bình thường.
- Tắt: Nguồn đầu vào không có tín hiệu hoặc nguồn đầu vào không bình thường.
- Nhấp nháy: Cổng đang trong quá trình giao tiếp.
Thông số kỹ thuật:
- Trọng lượng: 500 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 39 W
16. Thẻ H_STD I/O
Thẻ này có thể được lắp vào các khe cắm thẻ đầu vào.
- 2 cổng COM
- Cổng RS422/RS485/RS232 có thể lập trình được để điều khiển các thiết bị sử dụng giao thức RS422/RS485/RS232
- Chân cổng COM được hiển thị như bên dưới:
- Đấu dây chân được hiển thị như bên dưới:
- 1 cổng ETHERNET
- Điều khiển thiết bị kết nối với thẻ này.
- Tự điều chỉnh 10/100Mbps
- Hỗ trợ giao thức TCP/IP và UDP/IP
- 3 cổng I/O
- Kích hoạt thực hiện các yêu cầu chức năng thông qua lập trình.
- Hỗ trợ các chế độ đầu vào và đầu ra
- Chân 1, 2 và 3 có thể được đặt thành đầu vào hoặc đầu ra, và chân G là chân nối đất chung cho các chân 1, 2 và 3.
- 3 cổng RELAY OUT
- Kết nối với rơle để điều khiển bật và tắt nguồn của thiết bị được kết nối.
- Điện áp: 30 VDC, dòng điện: tối đa 3A
- Sáu chân được chia thành ba nhóm, có thể được kết nối hoặc ngắt kết nối thông qua lập trình.
- 3 cổng IR OUT
- Hỗ trợ điều khiển hồng ngoại có thể lập trình
- Các chân 1, 2 và 3 được sử dụng để phát hồng ngoại, và chân G là chân nối đất chung cho các chân 1, 2 và 3.
Thông số kỹ thuật:
- Trọng lượng: 400 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 1.2W
Thẻ đầu ra
1. Thẻ đầu ra H_4xDVI
4x SL-DVI Hỗ trợ đầu ra đơn và đầu ra liên kết kép
- Đầu ra liên kết đơn:
- Bốn cổng đều có sẵn cho đầu ra.
- Mỗi cổng hỗ trợ độ phân giải tối đa 2048×1152@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 2560 pixel (2560×972@60Hz)
- Chiều cao tối đa: 2560 pixel (884×2560@60Hz)
- Hỗ trợ đầu ra RGB 8-bit 4:4:4/YCbCr 4:4:4/YCbCr 4:2:2.
- Hỗ trợ đầu ra YCbCr 10-bit 4:4:4.
- Đầu ra liên kết kép:
- Cổng 2 và 4 có sẵn cho đầu ra.
- Cổng 1 sao chép đầu ra trên cổng 2, và cổng 3 sao chép đầu ra trên cổng 4.
- Áp dụng giao thức HDMI 1.4.
- Mỗi cổng hỗ trợ độ phân giải tối đa 4096×2160@30Hz/3840×1080@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 4096 pixel (4096×1124@60Hz)
- Chiều cao tối đa: 4096 pixel (1014×4096@60Hz)
- Hỗ trợ đầu ra RGB 8-bit 4:4:4/YCbCr 4:4:4/YCbCr 4:2:2.
- Hỗ trợ đầu ra YCbCr 10-bit 4:4:4.
Đèn LED trạng thái:
- Bật: Đầu nối đầu ra được kết nối bình thường.
- Tắt: Đầu nối đầu ra không được kết nối.
Thông số kỹ thuật:
- Trọng lượng: 500 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 22.9 W
2. Thẻ đầu ra H_4xHDMI
4x HDMI 1.4 Hỗ trợ đầu ra đơn và đầu ra liên kết kép
- Đầu ra liên kết đơn:
- Bốn cổng đều có sẵn cho đầu ra.
- Mỗi cổng hỗ trợ độ phân giải tối đa 2048×1152@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 2560 pixel (2560×972@60Hz)
- Chiều cao tối đa: 2560 pixel (884×2560@60Hz)
- Hỗ trợ đầu ra RGB 8-bit 4:4:4/YCbCr 4:4:4/YCbCr 4:2:2.
- Hỗ trợ đầu ra RGB 10-bit 4:4:4/YCbCr 4:4:4.
- Đầu ra liên kết kép:
- Cổng 2 và 4 có sẵn cho đầu ra.
- Cổng 1 sao chép đầu ra trên cổng 2, và cổng 3 sao chép đầu ra trên cổng 4.
- Mỗi cổng hỗ trợ độ phân giải tối đa 4096×2160@30Hz/3840×1080@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 4096 pixel (4096×1124@60Hz)
- Chiều cao tối đa: 4096 pixel (1014×4096@60Hz)
- Hỗ trợ đầu ra RGB 8-bit 4:4:4/YCbCr 4:4:4/YCbCr 4:2:2.
- Hỗ trợ đầu ra RGB 10-bit 4:4:4/YCbCr 4:4:4.
Đèn LED trạng thái:
- Bật: Đầu nối đầu ra được kết nối bình thường.
- Tắt: Đầu nối đầu ra không được kết nối.
Thông số kỹ thuật:
- Trọng lượng: 500 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 22.1 W
3. Thẻ đầu ra H_1xHDMI2.0
- 2x HDMI 2.0
- Cổng 2 sao chép đầu ra trên cổng 1.
- Cổng hỗ trợ độ phân giải tối đa 8192×1080@60Hz/4096×2160@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 8192 pixel (8192×1146@60Hz)
- Chiều cao tối đa: 7680 pixel (1092×7680@60Hz)
- Hỗ trợ đầu ra RGB 8-bit hoặc 10-bit 4:4:4/YCbCr 4:4:4/YCbCr 4:2:2.
Đèn LED trạng thái:
- Bật: Đầu nối đầu ra được kết nối bình thường.
- Tắt: Đầu nối đầu ra không được kết nối.
Thông số kỹ thuật:
- Trọng lượng: 500 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 21 W
4. Card đầu ra H_16xRJ45+2xFiber
Card đầu ra LED 4K có thể tải lên đến 10.400.000 pixel (chiều rộng tối đa: 10.240 pixel, chiều cao tối đa: 10.240 pixel). Card này chiếm hai khe cắm.
Thông số kỹ thuật:
- Trọng lượng: 600 g
- Kích thước: 193 mm × 247.12 mm × 41.25 mm
- Tiêu thụ điện năng: 34.2 W
Lưu ý:
- Đối với module quang kết nối với cổng OPT, bạn cần đặt hàng hoặc mua riêng.
5. Card đầu ra H_20xRJ45
Card đầu ra LED 4K có thể tải lên đến 13.000.000 pixel (chiều rộng tối đa: 10.752 pixel, chiều cao tối đa: 10.752 pixel). Card này chiếm hai khe cắm.
- 20x đầu ra Ethernet Gigabit RJ45
- Độ sâu bit: 8-bit
- Một cổng Ethernet tải lên đến 650.000 pixel.
- Độ sâu bit: 10-bit
- Một cổng Ethernet tải lên đến 320.000 pixel.
- Hỗ trợ dự phòng giữa các cổng Ethernet.
Thông số kỹ thuật:
- Trọng lượng: 600 g
- Kích thước: 193 mm × 247.12 mm × 41.25 mm
- Tiêu thụ điện năng: 40.1 W
6. Card đầu ra H_4xFiber
Card này có 4 cổng OPT 10G và có thể tải lên đến 20.800.000 pixel (chiều rộng tối đa: 16.384 pixel, chiều cao tối đa: 16.384 pixel).
- Hỗ trợ các chế độ độc lập, sao chép và dự phòng.
- Hỗ trợ cả module quang sợi đơn SM và sợi đa MM, với khoảng cách truyền tải lên đến 10 km.
- Hỗ trợ đầu ra 8-bit và 10-bit.
- Module quang hỗ trợ đóng gói SFP+. Các module hỗ trợ bao gồm:
- Module quang 10G SFP+ SR
- Module quang 10G SFP+ LR
Chế độ độc lập:
- Bốn cổng OPT đều được sử dụng cho đầu ra và có cùng khả năng tải.
- Khả năng tải của một cổng bằng với 8 cổng Ethernet.
Chế độ sao chép:
- OPT 1 và OPT 2 được sử dụng cho đầu ra chính. OPT 3 sao chép đầu ra trên OPT 1, trong khi OPT 4 sao chép đầu ra trên OPT 2.
Chế độ dự phòng:
- OPT 1 và OPT 2 được sử dụng cho đầu ra chính. OPT 3 phục vụ dự phòng cho OPT 1, trong khi OPT 4 phục vụ dự phòng cho OPT 2.
Thông số kỹ thuật:
- Trọng lượng: 500 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 39 W
7. Card đầu ra H_4x3G-SDI
4x 3G-SDI
- Tương thích ngược với đầu ra HD-SDI và SD-SDI.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 1920×1080@30Hz.
- Hỗ trợ đầu ra 10-bit YCbCr 4:2:2.
- Chỉ hỗ trợ định dạng Level A.
- Hỗ trợ các độ phân giải đầu ra tiêu chuẩn sau:
- PAL: 720×576i@50Hz
- NTSC: 720×480i@59.94Hz
- 1920×1080i@50/59.94/60Hz
- 1280×720p@23.98/24/25/29.97/30/50/59.94/60Hz
- 1920×1080p@23.98/24/25/29.97/30/50/59.94/60Hz
Thông số kỹ thuật:
- Trọng lượng: 500 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 24 W
8. Card đầu ra H_4xHDBaseT
4x cổng Ethernet RJ45 Gigabit
- Hỗ trợ các chế độ đầu ra liên kết đơn và liên kết đôi, kèm theo đầu ra âm thanh.
- Card này không hỗ trợ hiệu ứng chuyển đổi mờ.
Đầu ra liên kết đơn:
- Bốn đầu nối đều có sẵn cho đầu ra.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 2048×1152@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 2560 pixel (2560×983@60Hz)
- Chiều cao tối đa: 2560 pixel (884×2560@60Hz)
- Hỗ trợ đầu ra 8-bit RGB 4:4:4/YCbCr 4:4:4/YCbCr 4:2:2.
- Hỗ trợ đầu ra 10-bit YCbCr4:4:4.
Đầu vào liên kết đôi:
- Đầu nối 2 và 4 có sẵn cho đầu ra.
- Đầu nối 1 sao chép đầu ra trên đầu nối 2, và đầu nối 3 sao chép đầu ra trên đầu nối 4.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 4096×2160@30Hz/3840×1080@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 4096 pixel (4096×1130@60Hz)
- Chiều cao tối đa: 4096 pixel (1014×4096@60Hz)
- Hỗ trợ đầu ra 8-bit RGB 4:4:4/YCbCr 4:4:4/YCbCr 4:2:2.
- Hỗ trợ đầu ra 10-bit YCbCr4:4:4.
Đèn LED trạng thái:
- Đèn xanh (bật), đèn vàng (nhấp nháy): Thiết bị backend được kết nối qua cáp Ethernet.
- Đèn xanh (tắt), đèn vàng (tắt): Thiết bị backend hoặc cáp Ethernet không được kết nối.
Thông số kỹ thuật:
- Trọng lượng: 500 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 32 W
9. Card xem trước H_2xRJ45+1xHDMI 1.3
- 2x cổng Ethernet RJ45 Gigabit
- Kết nối mạng để giám sát đầu vào và đầu ra.
- 1x HDMI 1.3
- Kết nối với màn hình để hiển thị thông tin giám sát.
Thông số kỹ thuật:
- Trọng lượng: 500 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 19.5 W
Card điều khiển H_Control
GENLOCK
- Hỗ trợ bi-level và tri-level.
- IN: Nhận tín hiệu Genlock.
- LOOP: Vòng lặp tín hiệu Genlock.
ETHERNET
- Cổng Ethernet Gigabit
- Kết nối với PC điều khiển để giao tiếp.
- Kết nối với router, switch hoặc PC.
- Dùng cho điều khiển Web và cấu hình màn hình NovaLCT.
USB 1 & USB 2
- 2x cổng USB 2.0
- Cập nhật chương trình thiết bị.
- Nhập hoặc xuất các thông số cấu hình thiết bị.
- Lưu ý: Các cổng USB không cung cấp nguồn cho các thiết bị kết nối.
COM
- Cổng nối tiếp sử dụng giao thức nối tiếp RS232
- Hỗ trợ hệ thống điều khiển trung tâm
- IN: Nhận tín hiệu từ hệ thống điều khiển trung tâm.
- OUT: Vòng lặp tín hiệu.
- Lưu ý: Cổng COM không thể kết nối với mạng (router hoặc switch) hoặc tủ LED (card nhận).
Công tắc nguồn
- – / ON: Bật nguồn thiết bị.
- O / OFF: Tắt nguồn thiết bị.
Thông số kỹ thuật
- Trọng lượng: 500 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 6.2 W
Sơ đồ kết nối ứng dụng Novastar H15
Thông số kỹ thuật chi tiết Novastar H15
| Thông số |
H15 |
H15 Enhanced |
| Kích thước rack |
15U |
| Số lượng thẻ đầu vào tối đa |
30 |
| Số kênh đầu vào tối đa |
120 |
| Số lượng thẻ đầu ra tối đa |
10 |
16 |
| Số kênh đầu ra tối đa |
40 |
64 |
| Số lớp tối đa |
160 (tối đa 16 lớp mỗi thẻ) |
160 (tối đa 10 lớp mỗi thẻ) |
| Khả năng tải tối đa |
Thẻ H_16xRJ45+2xfiber |
104 triệu pixels |
166.4 triệu pixels |
| Thẻ H_20xRJ45 |
130 triệu pixels |
208 triệu pixels |
| Thẻ H_4xfiber |
208 triệu pixels |
332.8 triệu pixels |
| Điện |
Đầu nối nguồn |
100–240V~, 50/60Hz, 10A–5A |
| Ghi chú nguồn |
- Thiết bị đi kèm hai nguồn điện. Kết nối cả hai đầu nối nguồn khi sử dụng thiết bị.
- Hai nguồn điện dự phòng là tùy chọn.
|
| Tiêu thụ điện năng |
900 W |
| Môi trường hoạt động |
- Nhiệt độ |
0°C đến 45°C |
0°C đến 45°C |
| - Độ ẩm |
0% RH đến 80% RH, không ngưng tụ |
| Môi trường lưu trữ |
- Nhiệt độ |
-10°C đến +60°C |
-10°C đến +60°C |
| - Độ ẩm |
0% RH đến 95% RH, không ngưng tụ |
0% RH đến 95% RH, không ngưng tụ |
| Thông số vật lý |
- Kích thước |
482.6 mm × 683.0 mm × 533.0 mm |
| - Trọng lượng tịnh |
41.1 kg (khung) |
| - Trọng lượng tổng |
53.4 kg (khung) |
| - Mức độ ồn (tiêu chuẩn ở 25°C/77°F) |
45 dB (A) |
| Hộp đóng gói |
775 mm × 675 mm × 845 mm |
| Phụ kiện đi kèm |
- Dây nguồn |
2 |
| - Cáp Ethernet RJ45 |
1 |
| - Cáp nối đất |
1 |
| - Cáp HDMI |
1 |
| - Hướng dẫn nhanh |
1 |
| - Giấy chứng nhận phê duyệt |
1 |
| - Sổ tay an toàn |
1 |
| - Thư tùy chỉnh |
1 |
Đặc điểm nguồn video
| HDMI 2.0 |
8-bit |
RGB 4:4:4 |
4096×2160@60Hz
8192×1080@60Hz |
| YCbCr 4:4:4 |
| YCbCr 4:2:2 |
| YCbCr 4:4:0 |
4096×2160@60Hz |
| 10-bit |
RGB 4:4:4 |
4096×2160@30Hz
4096×1080@60Hz |
| YCbCr 4:4:4 |
| YCbCr 4:2:2 |
4096×2160@60Hz |
| YCbCr 4:4:0 |
| 12-bit |
RGB 4:4:4 |
4096×2160@30Hz
4096×1080@60Hz |
| YCbCr 4:4:4 |
| YCbCr 4:2:2 |
4096×2160@60Hz |
| YCbCr 4:2:0 |
| DPI 1.2 |
8-bit |
RGB 4:4:4 |
4096×2160@60Hz
8192×1080@60Hz |
| YCbCr 4:4:4 |
| YCbCr 4:2:2 |
| YCbCr 4:2:0 |
Không hỗ trợ |
| 10-bit |
RGB 4:4:4 |
4096×2160@30Hz
4096×1080@60Hz |
| YCbCr 4:4:4 |
| YCbCr 4:2:2 |
4096×2160@60Hz |
| YCbCr 4:2:0 |
Không hỗ trợ |
| 12-bit |
RGB 4:4:4 |
4096×2160@30Hz
4096×1080@60Hz |
| YCbCr 4:4:4 |
| YCbCr 4:2:2 |
4096×2160@60Hz |
| YCbCr 4:2:0 |
Không hỗ trợ |
HDMI 1.4
DP 1.1 |
8-bit |
RGB 4:4:4 |
4096×1080@60Hz |
| YCbCr 4:4:4 |
| YCbCr 4:2:2 |
| YCbCr 4:2:0 |
Không hỗ trợ |
| 10-bit |
RGB 4:4:4 |
2048×1152@60Hz |
| YCbCr 4:4:4 |
| YCbCr 4:2:2 |
4096×1080@60Hz |
| YCbCr 4:2:0 |
Không hỗ trợ |
| 12-bit |
RGB 4:4:4 |
2048×1152@60Hz |
| YCbCr 4:4:4 |
| YCbCr 4:2:2 |
4096×1080@60Hz |
| YCbCr 4:2:0 |
Không hỗ trợ |
| HDMI 1.3 |
8-bit |
RGB 4:4:4 |
2048×1152@60Hz |
| YCbCr 4:4:4 |
| YCbCr 4:2:2 |
| YCbCr 4:2:0 |
Không hỗ trợ |
| 10-bit |
RGB 4:4:4 |
2048×1152@60Hz |
| YCbCr 4:4:4 |
| YCbCr 4:2:2 |
| YCbCr 4:2:0 |
Không hỗ trợ |
| 12-bit |
RGB 4:4:4 |
2048×1152@60Hz |
| YCbCr 4:4:4 |
| YCbCr 4:2:2 |
| YCbCr 4:2:0 |
Không hỗ trợ |
| SL-DVI |
8-bit |
RGB 4:4:4 |
2048×1152@60Hz |
| DL-DVI |
8-bit |
RGB 4:4:4 |
3840×1080@60Hz |
VGA
CVBS |
- |
RGB 4:4:4 |
1920×1080@60Hz |
| 3G-SDI |
- Hỗ trợ đầu vào video lên đến 1920×1080@60Hz.
- Không cho phép cài đặt độ phân giải và độ sâu bit của đầu vào.
- Hỗ trợ chuẩn ST-424 (3G) và ST-292 (HD).
|
| 12G-SDI |
- Hỗ trợ đầu vào video lên đến 4096×2160@60Hz.
- Không cho phép cài đặt độ phân giải và độ sâu bit của đầu vào.
- Hỗ trợ chuẩn ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G) và ST-292 (HD).
|
Ứng dụng của Novastar H15
Novastar H15 là một hệ thống điều khiển video wall mạnh mẽ và đa chức năng, được thiết kế để quản lý các màn hình hiển thị lớn với độ phân giải cao được sử dụng rộng rãi trong các ứng dụng như:
-
Trung tâm thương mại và sự kiện lớn: H15 cho phép kết nối và quản lý nhiều màn hình LED với khả năng hiển thị hình ảnh sắc nét và mượt mà.
-
Sân vận động và sự kiện thể thao: Đáp ứng yêu cầu về hiển thị video chất lượng cao trên các màn hình lớn trong các sân vận động và trận đấu thể thao.
-
Phòng họp và hội nghị: Sử dụng để tạo ra các trải nghiệm hình ảnh mạnh mẽ trong các buổi thuyết trình và hội thảo.
-
Giáo dục và bảng tin điện tử: Cung cấp nền tảng cho việc hiển thị thông tin và giáo dục trực quan trong các trường học và trung tâm đào tạo.
Đánh giá tổng thể Novastar H15
Novastar H15 là một lựa chọn lý tưởng cho các dự án yêu cầu hiệu suất cao và độ tin cậy trong việc quản lý và hiển thị nội dung trên các màn hình LED lớn.
-
Ưu điểm:
- Khả năng xử lý và hiển thị: H15 có khả năng xử lý đồ họa mạnh mẽ, hỗ trợ đa dạng độ phân giải và số lượng lớp hiển thị.
- Độ tin cậy cao: Thiết kế với hai nguồn điện dự phòng giúp đảm bảo hoạt động liên tục.
- Dễ dàng cài đặt và vận hành: Được thiết kế để dễ dàng lắp đặt và cấu hình, phù hợp với các môi trường ứng dụng khác nhau.
-
Nhược điểm:
- Chi phí cao: Đây là sản phẩm chuyên dụng có chi phí đầu tư ban đầu cao.
- Yêu cầu kỹ thuật: Cần có kiến thức kỹ thuật để cấu hình và vận hành một cách hiệu quả.
LED68 - Nhà phân phối chính hãng Novastar H15
LED68 là một nhà phân phối chính thức của sản phẩm Novastar H15 tại Việt Nam. Novastar H15 là một thiết bị xử lý video LED chuyên nghiệp được sử dụng rộng rãi trong ngành công nghiệp LED, đặc biệt là trong các ứng dụng như truyền thông quảng cáo, biểu diễn sân khấu, hội nghị, sự kiện lớn và các hệ thống hiển thị LED khác.
Lý do nên chọn LED68 là nhà phân phối Novastar H15:
-
Chất lượng và cam kết:
- Chính hãng: LED68 cam kết cung cấp sản phẩm Novastar H15 chính hãng, đảm bảo chất lượng và tính năng theo tiêu chuẩn quốc tế.
- Độ tin cậy: Novastar H15 được biết đến với độ tin cậy cao và khả năng hoạt động ổn định, phù hợp cho các ứng dụng yêu cầu sự chính xác và độ tin cậy cao.
-
Dịch vụ hỗ trợ:
- Tư vấn chuyên sâu: LED68 cung cấp dịch vụ tư vấn chuyên sâu về sản phẩm Novastar H15, giúp khách hàng lựa chọn thiết bị phù hợp với nhu cầu cụ thể của họ.
- Hỗ trợ kỹ thuật: Đội ngũ kỹ thuật viên của LED68 có kiến thức chuyên sâu về sản phẩm, sẵn sàng hỗ trợ giải đáp các vấn đề kỹ thuật và bảo trì sau khi bán hàng.
-
Giá cả cạnh tranh:
- Giá thành hợp lý: LED68 cam kết cung cấp sản phẩm với giá cả cạnh tranh trên thị trường, đảm bảo sự hài lòng của khách hàng về cả chất lượng và giá trị đầu tư.
-
Uy tín và kinh nghiệm:
- Uy tín: LED68 là đối tác uy tín của Novastar, có nhiều năm kinh nghiệm trong lĩnh vực phân phối và hỗ trợ thiết bị hiển thị LED.
- Kinh nghiệm: Với kinh nghiệm dày dặn, LED68 đã xây dựng được mối quan hệ lâu dài với khách hàng và đối tác, đảm bảo sự hài lòng và niềm tin từ phía người tiêu dùng.
Với các lý do trên, LED68 là một địa chỉ đáng tin cậy để bạn lựa chọn và mua sản phẩm Novastar H15, đảm bảo được sự thành công và hiệu quả cho các dự án sử dụng công nghệ hiển thị LED.
Để sở hữu sản phẩm bộ xử lý hình ảnh Novastar H15 chính hãng với giá ưu đãi, quý khách hàng có thể liên hệ tại thông tin sau:
Công ty TNHH Thương Mại & Công Nghệ Vĩnh Anh (LED68)
