Novastar H9 là một giải pháp tiên tiến cho việc xử lý và điều khiển hệ thống màn hình ghép (video wall) với khả năng tối ưu hóa hiệu suất và linh hoạt trong các ứng dụng truyền thông sống động và quảng cáo hiện đại. Với khả năng xử lý lên đến 60 kênh đầu vào và 40 kênh đầu ra, H9 không chỉ cung cấp chất lượng hình ảnh cao mà còn cho phép tạo ra các màn hình đa lớp phức tạp. Được thiết kế để đáp ứng nhu cầu của các sự kiện trực tiếp, trung tâm điều khiển, giáo dục và giải trí, Novastar H9 mang đến sự linh hoạt và độ tin cậy cao trong việc quản lý và trình chiếu nội dung sống động trên màn hình lớn.
Tính năng - Đặc điểm nổi bật của Novastar H9
Thiết kế modul và có thể cắm vào, kết hợp tự do
- Ba loại thẻ gửi LED 4K:
- Thẻ gửi H_20xRJ45 hỗ trợ tải lên đến 13,000,000 điểm ảnh.
- Thẻ gửi H_16xRJ45+2xfiber hỗ trợ tải lên đến 10,400,000 điểm ảnh và cung cấp hai cổng OPT sao chép đầu ra trên cổng Ethernet.
- Thẻ gửi H_4xfiber hỗ trợ tải lên đến 20,800,000 điểm ảnh và hỗ trợ ba chế độ là độc lập, sao chép và dự phòng.
- Ba thẻ trên không thể được sử dụng cùng nhau để tải cùng một màn hình.
- Cấu hình đa năng trên một khe cắm thẻ duy nhất:
- 4x 2K×1K@60Hz
- 2x 4K×1K@60Hz
- 1x 4K×2K@60Hz
- Cấu hình màn hình đơn giản sử dụng một thẻ và một cổng kết nối.
- Giám sát trạng thái trực tuyến của tất cả các thẻ đầu vào và đầu ra.
- Cắm thẻ vào và ra khi vẫn đang hoạt động.
- Thẻ đầu vào IP H_2xRJ45 hỗ trợ tối đa 512 đầu vào camera IP và ghép hình đầu vào.
- Tự động giải mã nguồn HDCP được mã hóa.
- Hỗ trợ tốc độ khung hình thập phân.
- Xử lý HDR10 và HLG.
Quản lý đa màn hình để kiểm soát tập trung
- Mỗi màn hình có thể có độ phân giải đầu ra riêng của nó.
- Ghép hình đầu ra.
- Sử dụng công nghệ đồng bộ khung hình, đảm bảo tất cả các cổng đầu ra đều xuất hình ảnh đồng bộ, không bị giật, mất khung hình, rách màn hình hoặc nối mảnh.
- Cấu hình không đều của màn hình.
- Hỗ trợ ghép hình chữ nhật không đều mà không có bất kỳ hạn chế nào.
- Quản lý nhóm nguồn đầu vào.
- Chế độ bảo vệ mắt.
- Điều chỉnh vòng viền LCD.
Hiển thị đa dạng cho cấu hình linh hoạt
- Hiển thị đa tầng.
- Một thẻ hỗ trợ 16 lớp 2K, 8 lớp DL hoặc 4 lớp 4K.
- Tất cả các lớp hỗ trợ đầu ra kết nối chéo và không giảm số lượng lớp cho đầu ra kết nối chéo.
- Văn bản cuộn hình ảnh chất lượng cao.
- Tùy chỉnh nội dung văn bản cuộn, chẳng hạn như khẩu hiệu hoặc tin nhắn thông báo, và thiết lập kiểu văn bản, hướng cuộn và tốc độ.
- Đến 2,000 cài đặt trước.
- Hỗ trợ hiệu ứng phai và chuyển đổi liền mạch, thời gian chuyển cài đặt dưới 60ms.
- Phát lại lên lịch của danh sách cài đặt trước.
- Đặt liệu có thêm vào danh sách cài đặt trước, lý tưởng cho giám sát, triển lãm, thuyết trình và các ứng dụng khác.
- Thiết lập OSD trên màn hình đơn và độ trong suốt OSD có thể điều chỉnh.
- Thiết lập BKG.
- Hình ảnh BKG không chiếm tài nguyên lớp.
- Chiều rộng và chiều cao tối đa của hình ảnh BKG lên đến 15K và 8K tương ứng.
- Quản lý logo kênh.
- Thiết lập một logo văn bản hoặc hình ảnh để nhận diện nguồn đầu vào.
- Cắt và đổi tên nguồn đầu vào sau khi cắt.
- Xử lý video HDR và 10-bit, cho phép hình ảnh rõ ràng và tinh xảo hơn.
- Điều chỉnh màu sắc.
- Điều chỉnh màu sắc đầu ra cổng và màu sắc màn hình, bao gồm độ sáng, độ tương phản, độ bão hòa, màu sắc và Gamma.
- Điều khiển kịch bản XR.
- Chức năng 3D.
- Làm việc với bộ phát 3D của NovaStar - EMT200 để tận hưởng hiệu ứng hình ảnh 3D.
- Độ trễ thấp.
- Giảm độ trễ từ nguồn đầu vào đến thẻ nhận lên đến 1 khung hình.
Điều khiển qua trang web, dễ dàng, thân thiện và thuận tiện
- Điều khiển web.
- Đáp ứng thời gian thực và điều khiển mạng tự động 1000M/100M, cho phép hợp tác nhiều người dùng.
- Giám sát các đầu vào và đầu ra trên trang web.
- Cập nhật firmware trên trang web.
- Quản lý và điều khiển hình ảnh hóa và tinh chỉnh trên ứng dụng Platform pad của Ark Visualized.
Giám sát trạng thái và nguồn cấp dự phòng để đảm bảo tính ổn định và đáng tin cậy tốt hơn
- Tự kiểm tra lỗi để phát hiện sự cố.
- Giám sát tự động và cảnh báo.
- Hỗ trợ giám sát phần cứng, chẳng hạn như tốc độ quay của quạt, nhiệt độ mô-đun và điện áp, trạng thái hoạt động và gửi cảnh báo lỗi nếu cần.
- Hỗ trợ thiết kế dự phòng.
- Sao lưu giữa các thiết bị.
- Sao lưu giữa các thẻ gửi LED 4K.
Giao diện Novastar H9

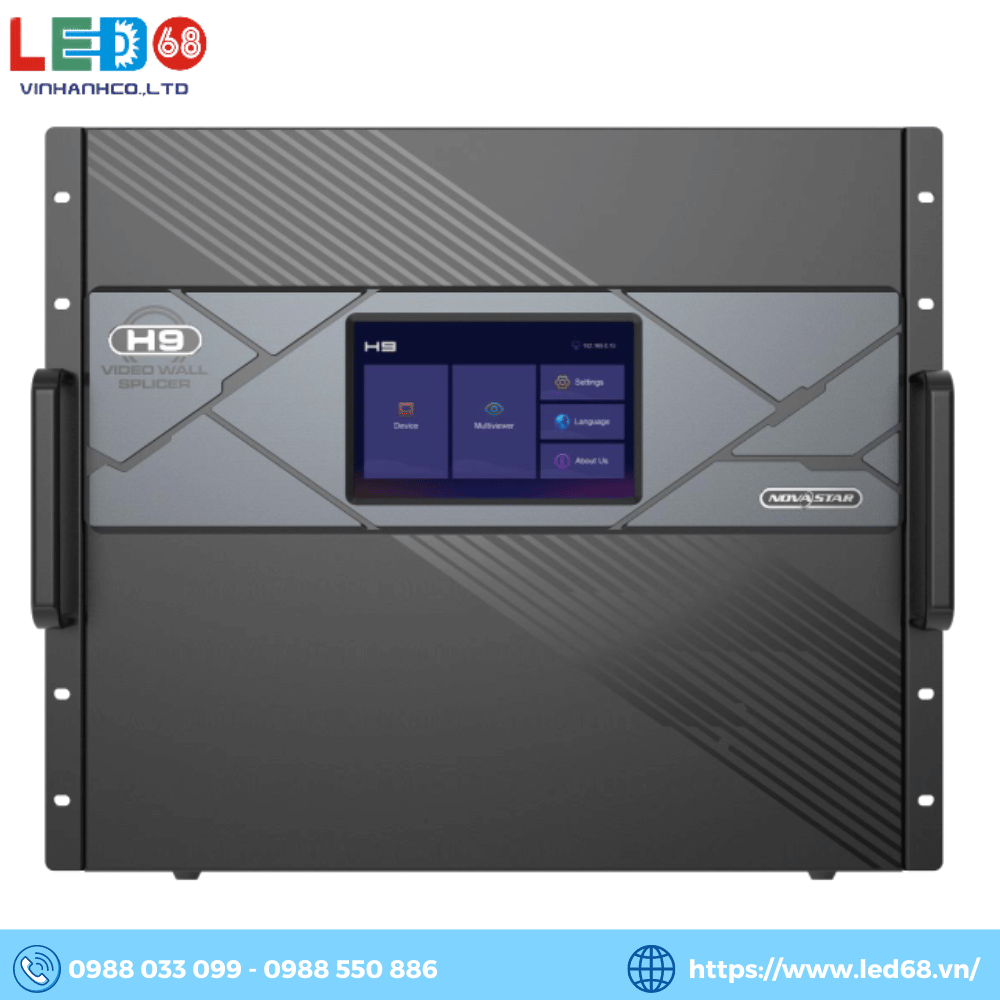

Mặt trước: Màn hình LCD cảm ứng hiển thị các menu, menu con và thông báo, cũng như trạng thái thiết bị và thông tin giám sát, cho phép bạn thực hiện tất cả các thao tác chỉ bằng cách chạm tay
![](//bizweb.dktcdn.net/100/269/619/files/novastar-h9-mat-truoc.png?v=1719388359083)
Mặt sau bao gồm Input card - Output card và H-control card
![](//bizweb.dktcdn.net/100/269/619/files/novastar-h9-mat-sau.png?v=1719388426963)
Input card
H_4xDVI Input Card
Chế độ liên kết đơn:
- Bốn đầu nối DVI đều được sử dụng cho đầu vào.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 2048×1152@60Hz và độ phân giải tối thiểu 800×600@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 2560 pixel (2560×972@60Hz)
- Chiều cao tối đa: 2560 pixel (884×2560@60Hz)
Chế độ liên kết kép:
- Đầu nối 2 và 4 được sử dụng cho đầu vào, và đầu nối 1 và 3 không khả dụng.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 3840×1080@60Hz và độ phân giải tối thiểu 800×600@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 3840 pixel (3840×1124@60Hz)
- Chiều cao tối đa: 3840 pixel (1092×3840@60Hz)
Đèn LED trạng thái:
- Bật: Nguồn đầu vào được kết nối bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 9.4 W
H_4xHDMI Input Card
- Hỗ trợ nguồn đầu vào 10-bit và âm thanh kèm theo
- Không hỗ trợ tín hiệu đầu vào đan xen (interlaced).
Đối với đầu vào HDMI 1.3:
- Bốn đầu nối đều được sử dụng cho đầu vào.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 2048×1152@60Hz và độ phân giải tối thiểu 800×600@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 2560 pixel (2560×972@60Hz)
- Chiều cao tối đa: 2560 pixel (884×2560@60Hz)
- Tuân thủ HDCP 1.4
Đối với đầu vào HDMI 1.4:
- Hai đầu nối HDMI 1.4 được sử dụng cho đầu vào, nhưng hai đầu nối HDMI 1.3 không khả dụng.
- Mỗi đầu nối hỗ trợ độ phân giải tối đa 3840×1080@60Hz.
- Độ phân giải tùy chỉnh:
- Chiều rộng tối đa: 3840 pixel (3840×1124@60Hz)
- Chiều cao tối đa: 3840 pixel (1092×3840@60Hz)
- Tuân thủ HDCP 1.4
Đèn LED trạng thái:
- Bật: Nguồn đầu vào được kết nối bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào bất thường.
Thông số kỹ thuật:
-
Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Tiêu thụ điện năng: 9.3 W
H_1xHDMI2.0+1xDP1.2 input card
- Hỗ trợ đầu vào: 1 cổng HDMI 2.0 và 1 cổng DP 1.2. Chỉ có thể sử dụng một trong hai cổng này vào cùng một thời điểm.
- Cài đặt kết nối được thực hiện thông qua trang web, với tùy chọn mặc định là cổng HDMI 2.0.
- Hỗ trợ âm thanh đi kèm.
- Không hỗ trợ đầu vào tín hiệu nửa khung hình.
- Các đặc điểm chi tiết bao gồm hỗ trợ độ phân giải tối đa như sau:
- HDMI 2.0: 3840×2160@60Hz.
- DP 1.2: 4096×2160@60Hz hoặc 8192×1080@60Hz.
- Đèn LED trạng thái:
- Sáng: Nguồn đầu vào được truy cập bình thường.
- Tắt: Không có nguồn đầu vào hoặc nguồn đầu vào không bình thường.
- Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Công suất tiêu thụ: 9.6 W
H_2xRJ45 IP input card
- 2 cổng RJ45 Gigabit Ethernet.
- Hỗ trợ đầu vào tín hiệu nửa khung hình.
- Các giao thức được hỗ trợ: RTSP, GB28181 và ONVIF.
- Định dạng mã hóa được hỗ trợ: H.264 và H.265.
- Khả năng giải mã trên một thẻ:
- 4 lần giải mã 4K×2K.
- 8 lần giải mã 4K×1K.
- 16 lần giải mã 2K×1K.
- Được tuân thủ DHCP.
- Thông số kỹ thuật:
- Trọng lượng: 550 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Công suất tiêu thụ: 11.5 W
H_4x3G SDI input card
-
4 cổng 3G-SDI.
-
Hỗ trợ tương thích ngược với HD-SDI và SD-SDI.
-
Hỗ trợ các tiêu chuẩn ST-424 (3G), ST-292 (HD) và SMPTE 259 SD.
-
Mỗi cổng hỗ trợ độ phân giải tối đa 1920×1080@60Hz.
-
Hỗ trợ xử lý giải nén 1080i/576i/480i.
-
Đèn LED trạng thái: Sáng khi nguồn đầu vào hoạt động bình thường, tắt khi không có hoặc lỗi nguồn đầu vào.
-
Thông số kỹ thuật: Trọng lượng 550 g, Kích thước 193 mm × 247.12 mm × 21.15 mm, Công suất tiêu thụ 12.6 W.
H_2xCVBS+2xVGA input card
- 2 cổng VGA và 2 cổng CVBS.
- Mỗi cổng VGA hỗ trợ độ phân giải tối đa 1920×1200@60Hz.
- Hỗ trợ các định dạng PAL và NTSC cho cổng CVBS.
- Đèn LED trạng thái tương tự như trên.
- Thông số kỹ thuật: Trọng lượng 550 g, Kích thước 193 mm × 247.12 mm × 21.15 mm, Công suất tiêu thụ 9.3 W.
H_4xVGA input card
- 4 cổng VGA.
- Mỗi cổng hỗ trợ độ phân giải tối đa 1920×1200@60Hz.
- Đèn LED trạng thái tương tự như trên.
- Thông số kỹ thuật: Trọng lượng 550 g, Kích thước 193 mm × 247.12 mm × 21.15 mm, Công suất tiêu thụ 16.2 W.
H_2xDP1.1 input card
- 2 cổng DP1.1.
- Mỗi cổng hỗ trợ độ phân giải tối đa 3840×1080@60Hz hoặc 3840×2160@30Hz.
- Hỗ trợ đầu vào 8-bit và 10-bit.
- Hỗ trợ âm thanh đi kèm.
- Không hỗ trợ tín hiệu nửa khung hình.
- Tuân thủ HDCP 1.3.
- Đèn LED trạng thái tương tự như trên.
- Thông số kỹ thuật: Trọng lượng 550 g, Kích thước 193 mm × 247.12 mm × 21.15 mm, Công suất tiêu thụ 11.5 W.
H_1xDP1.2 input card
- 1 cổng DP 1.2.
- Hỗ trợ tương thích ngược với DP 1.1.
- Cổng hỗ trợ độ phân giải tối đa 4096×2160@60Hz hoặc 8192×1080@60Hz.
- Đèn LED trạng thái tương tự như trên.
- Thông số kỹ thuật: Trọng lượng 550 g, Kích thước 193 mm × 247.12 mm × 21.15 mm, Công suất tiêu thụ 9.4 W.
H_1x12G SDI input card
- 1 cổng 12G-SDI IN và 1 cổng 12G-SDI LOOP.
- Hỗ trợ tương thích ngược với 6G-SDI, 3G-SDI, HD-SDI và SD-SDI.
- Cổng hỗ trợ độ phân giải tối đa 4096×2160@60Hz.
- Hỗ trợ xử lý giải nén 1080i/576i/480i.
- Đèn LED trạng thái tương tự như trên.
- Thông số kỹ thuật: Trọng lượng 550 g, Kích thước 193 mm × 247.12 mm × 21.15 mm, Công suất tiêu thụ 12 W.
H_1xHDMI2.0 input card
- 1 cổng HDMI 2.0.
- Hỗ trợ tương thích ngược với HDMI 1.4 và HDMI 1.3.
- Cổng hỗ trợ độ phân giải tối đa 3840×2160@60Hz.
- Tuân thủ HDCP 2.2.
- Hỗ trợ âm thanh đi kèm.
- Đèn LED trạng thái tương tự như trên.
- Thông số kỹ thuật: Trọng lượng 550 g, Kích thước 193 mm × 247.12 mm × 21.15 mm, Công suất tiêu thụ 9.3 W.
H_2xAudio input+2xAudio output card
- Đầu vào âm thanh: 4 cổng âm thanh Phoenix cho chế độ kênh đơn, 2 cổng cho chế độ kênh kép.
- Đầu ra âm thanh: 4 cổng âm thanh Phoenix cho chế độ kênh đơn, 2 cổng cho chế độ kênh kép.
- Tần số lấy mẫu âm thanh: 48 kHz.
- Điều chỉnh âm lượng đầu ra và chức năng tắt tiếng.
- Hỗ trợ trễ đầu ra âm thanh.
- Chuyển đổi giữa chế độ kênh đơn và kênh kép.
- Đèn LED trạng thái.
- Thông số kỹ thuật: Trọng lượng 550 g, Kích thước 193 mm × 247.12 mm × 21.15 mm, Công suất tiêu thụ 6 W.
H_4xHDBaseT input card
- 4 cổng RJ45 Gigabit Ethernet.
- Hỗ trợ chế độ đầu vào liên kết đơn và kép, và đầu vào âm thanh đi kèm.
- Đầu vào liên kết đơn:
- Các cổng đều có sẵn cho đầu vào.
- Mỗi cổng hỗ trợ độ phân giải tối đa 1920×1080@60Hz.
- Đầu vào liên kết kép:
- Cổng 2 và 4 có sẵn cho đầu vào.
- Mỗi cổng hỗ trợ độ phân giải tối đa 3840×2160@30Hz.
- Đèn LED trạng thái.
- Thông số kỹ thuật: Trọng lượng 500 g, Kích thước 193 mm × 247.12 mm × 21.15 mm, Công suất tiêu thụ 39 W.
H_STD I/O card
- Thẻ này có thể được lắp đặt vào khe cắm thẻ đầu vào.
- 2x COM: Cổng RS422/RS485/RS232 có thể lập trình để điều khiển các thiết bị hỗ trợ các giao thức này.
- 1x ETHERNET: Điều khiển thiết bị được kết nối với thẻ này, hỗ trợ giao thức TCP/IP và UDP/IP.
- 3x I/O: Đầu vào và đầu ra, hỗ trợ chế độ lập trình, có thể cấu hình pin 1, 2, 3 là đầu vào hoặc đầu ra, pin G là chân đất chung.
- 3x RELAY OUT: Điều khiển nguồn bật/tắt của thiết bị được kết nối, điện áp 30 VDC, dòng điện tối đa 3A.
- 3x IR OUT: Điều khiển hồng ngoại, pin 1, 2, 3 được sử dụng để phát hồng ngoại, pin G là chân đất chung.
- Thông số kỹ thuật: Trọng lượng 400 g, Kích thước 193 mm × 247.12 mm × 21.15 mm, Công suất tiêu thụ 1.2 W.
Thẻ đầu ra
H_4xDVI output card
- 4x SL-DVI (Single Link DVI).
- Hỗ trợ đầu ra liên kết đơn và đầu ra liên kết kép.
- Đầu ra liên kết đơn:
- Các cổng đều có sẵn cho đầu ra.
- Mỗi cổng hỗ trợ độ phân giải tối đa 2048×1152@60Hz.
- Đầu ra liên kết kép:
- Cổng 2 và 4 có sẵn cho đầu ra.
- Cổng 1 sao chép đầu ra từ cổng 2, và cổng 3 sao chép đầu ra từ cổng 4.
- Hỗ trợ giao thức HDMI 1.4.
- Mỗi cổng hỗ trợ độ phân giải tối đa 4096×2160@30Hz hoặc 3840×1080@60Hz.
- Đèn LED trạng thái.
- Thông số kỹ thuật: Trọng lượng 500 g, Kích thước 193 mm × 247.12 mm × 21.15 mm, Công suất tiêu thụ 22.9 W.
H_4xHDMI output card
- 4x HDMI 1.4.
- Hỗ trợ đầu ra liên kết đơn và đầu ra liên kết kép.
- Đầu ra liên kết đơn:
- Các cổng đều có sẵn cho đầu ra.
- Mỗi cổng hỗ trợ độ phân giải tối đa 2048×1152@60Hz.
- Đầu ra liên kết kép:
- Cổng 2 và 4 có sẵn cho đầu ra.
- Cổng 1 sao chép đầu ra từ cổng 2, và cổng 3 sao chép đầu ra từ cổng 4.
- Mỗi cổng hỗ trợ độ phân giải tối đa 4096×2160@30Hz hoặc 3840×1080@60Hz.
- Đèn LED trạng thái.
- Thông số kỹ thuật: Trọng lượng 500 g, Kích thước 193 mm × 247.12 mm × 21.15 mm, Công suất tiêu thụ 22.1 W.
H_1xHDMI2.0 output card
- 2x HDMI 2.0.
- Cổng 2 sao chép đầu ra từ cổng 1.
- Cổng này hỗ trợ độ phân giải tối đa 8192×1080@60Hz hoặc 4096×2160@60Hz.
- Đèn LED trạng thái.
- Thông số kỹ thuật: Trọng lượng 500 g, Kích thước 193 mm × 247.12 mm × 21.15 mm, Công suất tiêu thụ 21 W.
H_16xRJ45+2xfiber sending card
- 16x RJ45 Gigabit Ethernet outputs.
- 2x cổng OPT (Optical) cho truyền dẫn quang học (SMF và MMF).
- Hỗ trợ tải lên đến 10,400,000 pixel (độ rộng tối đa 10,240 pixel, độ cao tối đa 10,240 pixel).
- Thẻ này chiếm hai khe cắm.
- Thông số kỹ thuật: Trọng lượng 600 g, Kích thước 193 mm × 247.12 mm × 41.25 mm, Công suất tiêu thụ 34.2 W.
H_20xRJ45 sending card
- 20x RJ45 Gigabit Ethernet outputs.
- Hỗ trợ tải lên đến 13,000,000 pixel (độ rộng tối đa 10,752 pixel, độ cao tối đa 10,752 pixel).
- Thẻ này chiếm hai khe cắm.
- Thông số kỹ thuật: Trọng lượng 600 g, Kích thước 193 mm × 247.12 mm × 41.25 mm, Công suất tiêu thụ 40.1 W.
H_4xfiber sending card
- 4x cổng 10G OPT (Optical).
- Hỗ trợ tải lên đến 20,800,000 pixel (độ rộng tối đa 16,384 pixel, độ cao tối đa 16,384 pixel).
- Hỗ trợ các chế độ hoạt động độc lập, sao chép và dự phòng.
- Hỗ trợ các mô-đun quang học SFP+.
- Thông số kỹ thuật: Trọng lượng 500 g, Kích thước 193 mm × 247.12 mm × 21.15 mm, Công suất tiêu thụ 39 W.
H_4x3G-SDI output card
- 4x 3G-SDI.
- Hỗ trợ đầu ra tương thích ngược với HD-SDI và SD-SDI.
- Mỗi cổng hỗ trợ độ phân giải tối đa 1920×1080@30Hz.
- Hỗ trợ đầu ra 10-bit YCbCr 4:2:2.
- Hỗ trợ các định dạng chuẩn đầu ra như PAL và NTSC.
- Thông số kỹ thuật: Trọng lượng 500 g, Kích thước 193 mm × 247.12 mm × 21.15 mm, Công suất tiêu thụ 24 W.
H_4xHDBaseT output card
- 4x RJ45 Gigabit Ethernet ports.
- Hỗ trợ đầu ra liên kết đơn và đầu ra liên kết kép.
- Đầu ra liên kết đơn:
- Các cổng đều có sẵn cho đầu ra.
- Mỗi cổng hỗ trợ độ phân giải tối đa 2048×1152@60Hz.
- Đầu ra liên kết kép:
- Cổng 2 và 4 có sẵn cho đầu ra.
- Cổng 1 sao chép đầu ra từ cổng 2, và cổng 3 sao chép đầu ra từ cổng 4.
- Hỗ trợ giao thức HDMI 1.4.
- Mỗi cổng hỗ trợ độ phân giải tối đa 4096×2160@30Hz hoặc 3840×1080@60Hz.
- Đèn LED trạng thái.
- Thông số kỹ thuật: Trọng lượng 500 g, Kích thước 193 mm × 247.12 mm × 21.15 mm, Công suất tiêu thụ 32 W.
H_2xRJ45+1xHDMI1.3 preview card
- 2x RJ45 Gigabit Ethernet outputs.
- 1x HDMI 1.3.
- Thông số kỹ thuật: Trọng lượng 500 g, Kích thước 193 mm × 247.12 mm × 21.15 mm, Công suất tiêu thụ 19.5 W.
H_Control Card
- GENLOCK: Hỗ trợ bi-level và tri-level.
- IN: Nhận tín hiệu Genlock.
- LOOP: Lặp lại tín hiệu Genlock.
- ETHERNET: Một cổng Ethernet Gigabit.
- Kết nối với máy tính điều khiển để giao tiếp.
- Kết nối với router, switch hoặc PC.
- Dùng cho điều khiển qua Web và cấu hình màn hình qua NovaLCT.
- USB 1 & USB 2: 2x USB 2.0.
- Cập nhật phần mềm thiết bị.
- Nhập hoặc xuất các tham số cấu hình thiết bị.
- Lưu ý: Các cổng USB không cung cấp nguồn cho các thiết bị kết nối.
- COM: Một cổng nối tiếp sử dụng giao thức serial RS232.
- Hỗ trợ hệ thống điều khiển trung tâm.
- IN: Nhận tín hiệu từ hệ thống điều khiển trung tâm.
- OUT: Lặp lại tín hiệu.
- Lưu ý: Cổng COM không thể kết nối với mạng (router hoặc switch) hoặc mặt nạ LED (receiving card).
- Nút nguồn:
- – / ON: Bật thiết bị.
- O / OFF: Tắt thiết bị.
Thông số kỹ thuật:
- Trọng lượng: 500 g
- Kích thước: 193 mm × 247.12 mm × 21.15 mm
- Công suất tiêu thụ: 6.2 W
Sơ đồ kết nối ứng dụng Novastar H9
![](//bizweb.dktcdn.net/100/269/619/products/novastar-h9-3.png?v=1718963865803)
Thông số kỹ thuật Novastar H9
Thông số |
H9 |
H9 Enhanced |
Chassis |
H9 |
H9 Enhanced |
Rack Unit |
9U |
9U |
Max. Input Cards |
15 |
15 |
Max. Input Channels |
60 |
60 |
Max. Output Cards (Video output card) |
5 |
10 |
Max. Output Channels |
20 |
40 |
Max. Output Cards (LED 4K sending card) |
5 |
5 |
Max. Loading Capacity |
H_16xRJ45+2xfiber: 52 million pixels |
H_20xRJ45: 65 million pixels |
H_4xfiber: 104 million pixels |
H_4xfiber: 208 million pixels |
Max. Layers (Video output card) |
80 |
160 |
Max. Layers (LED 4K sending card) |
80 |
80 |
Power connector |
100–240V~, 50/60Hz, 10A–5A |
Power consumption |
450 W |
Temperature |
0°C to 45°C |
Humidity |
0% RH to 80% RH, non-condensing |
Dimensions |
482.6 mm × 533.0 mm × 405.8 mm |
Net weight |
27.2 kg (chassis) |
Gross weight |
35.3 kg (chassis) |
Noise Level (typical at 25°C / 77°F) |
< 45 dB (A) |
Packing box |
780 mm × 680 mm × 590 mm |
Accessories |
1 x Power cord |
1 x RJ45 Ethernet cable |
1 x Grounding cable |
1 x HDMI cable |
1 x Quick Start Guide |
1 x Certificate of Approval |
1 x Safety Manual |
1 x Custom Letter |
Đặc điểm nguồn Video
DMI 2.0 |
8-bit |
RGB 4:4:4 |
4096×2160@60Hz
8192×1080@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
YCbCr 4:4:0 |
4096×2160@60Hz |
10-bit |
RGB 4:4:4 |
4096×2160@30Hz
4096×1080@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
4096×2160@60Hz |
YCbCr 4:4:0 |
12-bit |
RGB 4:4:4 |
4096×2160@30Hz
4096×1080@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
4096×2160@60Hz |
YCbCr 4:2:0 |
DPI 1.2 |
8-bit |
RGB 4:4:4 |
4096×2160@60Hz
8192×1080@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
YCbCr 4:2:0 |
Không hỗ trợ |
10-bit |
RGB 4:4:4 |
4096×2160@30Hz
4096×1080@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
4096×2160@60Hz |
YCbCr 4:2:0 |
Không hỗ trợ |
12-bit |
RGB 4:4:4 |
4096×2160@30Hz
4096×1080@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
4096×2160@60Hz |
YCbCr 4:2:0 |
Không hỗ trợ |
HDMI 1.4
DP 1.1 |
8-bit |
RGB 4:4:4 |
4096×1080@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
YCbCr 4:2:0 |
Không hỗ trợ |
10-bit |
RGB 4:4:4 |
2048×1152@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
4096×1080@60Hz |
YCbCr 4:2:0 |
Không hỗ trợ |
12-bit |
RGB 4:4:4 |
2048×1152@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
4096×1080@60Hz |
YCbCr 4:2:0 |
Không hỗ trợ |
HDMI 1.3 |
8-bit |
RGB 4:4:4 |
2048×1152@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
YCbCr 4:2:0 |
Không hỗ trợ |
10-bit |
RGB 4:4:4 |
2048×1152@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
YCbCr 4:2:0 |
Không hỗ trợ |
12-bit |
RGB 4:4:4 |
2048×1152@60Hz |
YCbCr 4:4:4 |
YCbCr 4:2:2 |
YCbCr 4:2:0 |
Không hỗ trợ |
SL-DVI |
8-bit |
RGB 4:4:4 |
2048×1152@60Hz |
DL-DVI |
8-bit |
RGB 4:4:4 |
3840×1080@60Hz |
VGA
CVBS |
- |
RGB 4:4:4 |
1920×1080@60Hz |
3G-SDI |
- Hỗ trợ đầu vào video lên đến 1920×1080@60Hz.
- Không cho phép cài đặt độ phân giải và độ sâu bit của đầu vào.
- Hỗ trợ chuẩn ST-424 (3G) và ST-292 (HD).
|
12G-SDI |
- Hỗ trợ đầu vào video lên đến 4096×2160@60Hz.
- Không cho phép cài đặt độ phân giải và độ sâu bit của đầu vào.
- Hỗ trợ chuẩn ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G) và ST-292 (HD).
|
Đánh giá về Novastar H9
Novastar H9 là một bộ xử lý màn hình ghép (video wall) cao cấp được thiết kế để hỗ trợ các ứng dụng đòi hỏi khả năng xử lý mạnh mẽ và linh hoạt.
-
Khả năng xử lý mạnh mẽ: Novastar H9 có khả năng xử lý tối đa 60 kênh đầu vào và 40 kênh đầu ra (với thẻ đầu ra video) và lên đến 160 lớp (với thẻ gửi LED 4K), cho phép xây dựng các bức tường video phức tạp và đa lớp một cách hiệu quả.
-
Đa dạng kết nối và định dạng hỗ trợ: Thiết bị hỗ trợ nhiều loại kết nối đầu vào và đầu ra như HDMI, SDI, VGA, DVI, HDBaseT và nhiều giao thức như RTSP, GB28181, ONVIF, H.264 và H.265, giúp nó linh hoạt trong việc tích hợp với các nguồn tín hiệu khác nhau.
-
Hiệu suất và chất lượng hình ảnh: Với khả năng hỗ trợ độ phân giải cao lên đến 4K và các định dạng màu sắc ấn tượng như RGB và YCbCr, Novastar H9 cung cấp chất lượng hình ảnh sắc nét và chân thực.
-
Quản lý và điều khiển: Thiết bị có tích hợp các cổng Ethernet, USB và RS232, cho phép quản lý từ xa và điều khiển thông qua giao diện web và phần mềm NovaLCT. Điều này giúp dễ dàng cấu hình và vận hành hệ thống màn hình.
-
Bảo trì và bảo hành: Novastar H9 được thiết kế để đảm bảo tính ổn định và độ bền cao trong môi trường hoạt động thương mại. Nó đi kèm với các tài liệu hướng dẫn sử dụng và các phụ kiện cần thiết để giúp người dùng sử dụng và bảo trì một cách dễ dàng.
Ứng dụng của Novastar H9
-
Trung tâm điều khiển truyền hình và sự kiện trực tiếp: H9 cho phép quản lý và điều khiển nhiều đầu vào và đầu ra video, phù hợp cho việc trình chiếu tại các sự kiện lớn như hội nghị, concert, sự kiện thể thao.
-
Màn hình video tường lớn: Thích hợp để tạo ra các màn hình video tường lớn và phức tạp, sử dụng trong quảng cáo, truyền thông, trình diễn sản phẩm, trưng bày hàng hóa, v.v.
-
Giáo dục và đào tạo: Sử dụng để tạo ra các màn hình giáo dục tương tác, giúp tăng cường trải nghiệm học tập và trình bày nội dung học thuật.
-
Truyền thông và quảng cáo: Cung cấp giải pháp hiển thị nội dung truyền thông động mạnh mẽ, thu hút sự chú ý của khách hàng và khách tham quan trong các điểm bán lẻ, trung tâm thương mại.
-
Điều khiển trình chiếu trong phòng họp và hội nghị: Hỗ trợ cho việc trình chiếu nội dung đa phương tiện và điều khiển từ xa, cung cấp trải nghiệm họp hiện đại và hiệu quả.
-
Phòng chiếu phim và giải trí: Sử dụng để xây dựng màn hình video tường trong phòng chiếu phim hoặc không gian giải trí, mang lại trải nghiệm hình ảnh sống động và hấp dẫn cho khán giả.
LED68 - Nhà phân phối chính hãng Novastar H9
LED68 là một nhà phân phối chính thức của sản phẩm Novastar H9 tại Việt Nam. Novastar H9 là một thiết bị xử lý video LED chuyên nghiệp được sử dụng rộng rãi trong ngành công nghiệp LED, đặc biệt là trong các ứng dụng như truyền thông quảng cáo, biểu diễn sân khấu, hội nghị, sự kiện lớn và các hệ thống hiển thị LED khác.
Lý do nên chọn LED68 là nhà phân phối Novastar H9
-
Chất lượng và cam kết:
- Chính hãng: LED68 cam kết cung cấp sản phẩm Novastar H9 chính hãng, đảm bảo chất lượng và tính năng theo tiêu chuẩn quốc tế.
- Độ tin cậy: Novastar H9 được biết đến với độ tin cậy cao và khả năng hoạt động ổn định, phù hợp cho các ứng dụng yêu cầu sự chính xác và độ tin cậy cao.
-
Dịch vụ hỗ trợ:
- Tư vấn chuyên sâu: LED68 cung cấp dịch vụ tư vấn chuyên sâu về sản phẩm Novastar H9, giúp khách hàng lựa chọn thiết bị phù hợp với nhu cầu cụ thể của họ.
- Hỗ trợ kỹ thuật: Đội ngũ kỹ thuật viên của LED68 có kiến thức chuyên sâu về sản phẩm, sẵn sàng hỗ trợ giải đáp các vấn đề kỹ thuật và bảo trì sau khi bán hàng.
-
Giá cả cạnh tranh:
- Giá thành hợp lý: LED68 cam kết cung cấp sản phẩm với giá cả cạnh tranh trên thị trường, đảm bảo sự hài lòng của khách hàng về cả chất lượng và giá trị đầu tư.
-
Uy tín và kinh nghiệm:
- Uy tín: LED68 là đối tác uy tín của Novastar, có nhiều năm kinh nghiệm trong lĩnh vực phân phối và hỗ trợ thiết bị hiển thị LED.
- Kinh nghiệm: Với kinh nghiệm dày dặn, LED68 đã xây dựng được mối quan hệ lâu dài với khách hàng và đối tác, đảm bảo sự hài lòng và niềm tin từ phía người tiêu dùng.
Với các lý do trên, LED68 là một địa chỉ đáng tin cậy để bạn lựa chọn và mua sản phẩm Novastar H9, đảm bảo được sự thành công và hiệu quả cho các dự án sử dụng công nghệ hiển thị LED.
Để sở hữu sản phẩm bộ xử lý hình ảnh Novastar H9 chính hãng với giá ưu đãi, quý khách hàng có thể liên hệ tại thông tin sau:
Công ty TNHH Thương Mại & Công Nghệ Vĩnh Anh (LED68)
