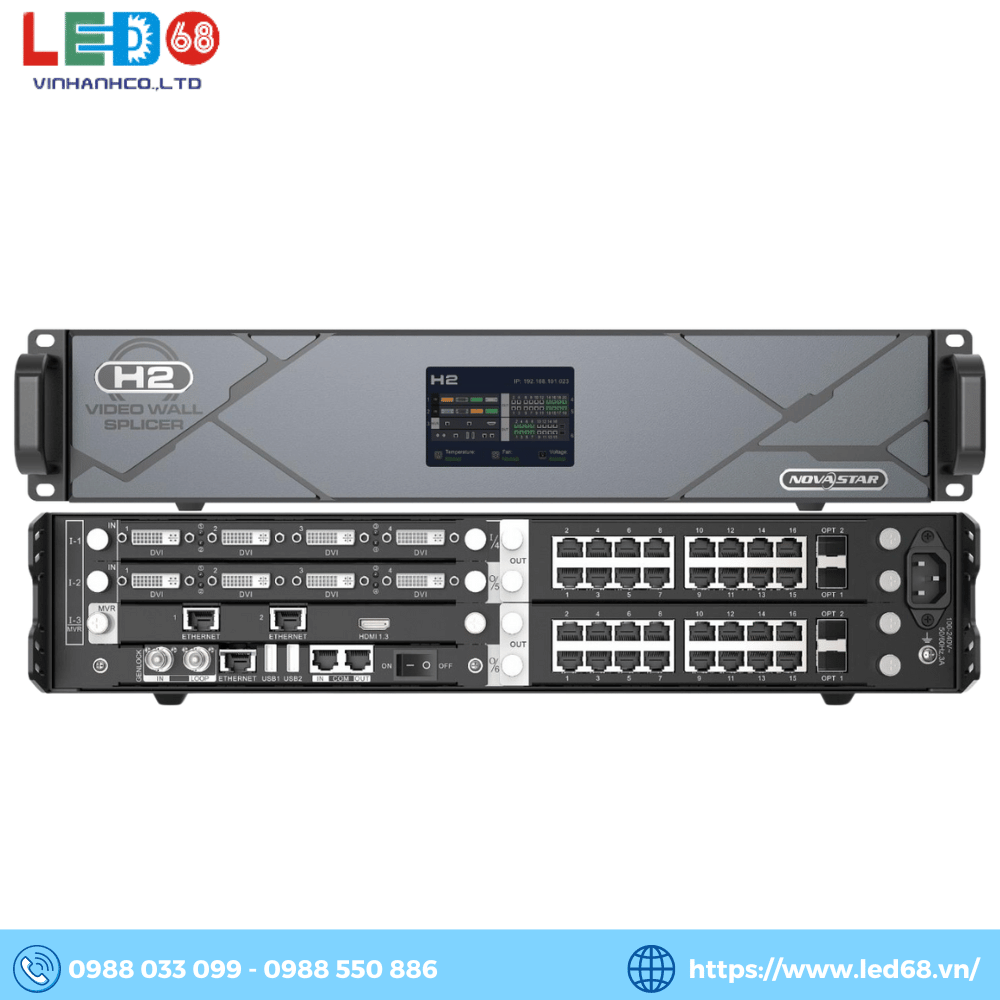

Bộ xử lý Novastar H2

Bộ xử lý hình ảnh Novastar H2 là thế hệ mới nhất của bộ xử lý màn hình ghép, được thiết kế đặc biệt cho các màn hình LED có độ phân giải cao. Bộ xử lý Novastar H2 có thể hoạt động như một bộ ghép video kết hợp cả xử lý video và điều khiển video, hoặc như một bộ ghép video thuần túy. Dưới đây là chi tiết sản phẩm.

Thông số chi tiết Novastar H2

Thông số kỹ thuật của Novastar H2

Thông số kỹ thuật điện

Môi trường hoạt động

Môi trường lưu trữ

Thông số kỹ thuật vật lý

Thông tin đóng gói

Phụ kiện đi kèm

Đặc điểm nổi bật của Novastar H2

1. Thiết kế mô-đun và cho phép kết hợp tự do theo ý muốn.

• Thẻ gửi LED 4K: Có ba loại thẻ gửi LED 4K:
  • Thẻ gửi H_20xRJ45: Tải lên tới 13,000,000 điểm ảnh.
  • Thẻ gửi H_16xRJ45+2xfiber: Tải lên tới 10,400,000 điểm ảnh và cung cấp hai cổng OPT sao chép các đầu ra trên các cổng Ethernet.
  • Thẻ gửi H_4xfiber: Tải lên tới 20,800,000 điểm ảnh và hỗ trợ ba chế độ làm việc: độc lập, sao chép và dự phòng.
  • Lưu ý: Ba thẻ trên không thể sử dụng cùng nhau để tải cùng một màn hình.
• Cấu hình đa năng trên một khe cắm: Hỗ trợ nhiều cấu hình:
  • 4x 2K×1K@60Hz
  • 2x 4K×1K@60Hz
  • 1x 4K×2K@60Hz
• Cấu hình màn hình đơn giản: Sử dụng một thẻ và đầu nối.
• Giám sát trạng thái trực tuyến: Tất cả các thẻ đầu vào và đầu ra.
• Thẻ đầu vào H_2xRJ45 IP: Hỗ trợ lên đến 512 đầu vào camera IP và đầu vào mosaic.
• Tự động giải mã nguồn HDCP: Hỗ trợ các nguồn mã hóa HDCP.
• Hỗ trợ tần số khung hình thập phân.

2. Quản lý đa màn hình

• Quản lý màn hình đa tầng: Quản lý tập trung.
• Đồng bộ hóa khung hình: Đảm bảo tất cả các đầu nối đầu ra hiển thị hình ảnh đồng bộ, hoàn chỉnh và mượt mà, không bị dừng, mất khung, xé hoặc mảnh ghép.
• Cấu hình màn hình không đều: Hỗ trợ cấu hình mosaic hình chữ nhật không đều mà không bị giới hạn.
• Chế độ tiết kiệm mắt: Hiển thị hình ảnh ở cách ấm hơn nhưng ít sáng hơn để giảm căng thẳng mắt.
• Bù viền LCD.

3. Khả năng hiển thị đa dạng

• Hiển thị đa lớp: Một thẻ duy nhất hỗ trợ:
  • 16x 2K lớp
  • 8x DL lớp
  • 4x 4K lớp
  • Hỗ trợ đầu ra qua đầu nối chéo và số lượng lớp không giảm khi sử dụng đầu nối chéo.
• Cuộn chữ HD: Tùy chỉnh nội dung chữ cuộn, chẳng hạn như khẩu hiệu hoặc thông báo, và cài đặt kiểu chữ, hướng và tốc độ cuộn.
• Lên đến 2,000 thiết lập sẵn: Hỗ trợ hiệu ứng chuyển đổi mờ và chuyển đổi liền mạch với thời gian chuyển đổi thiết lập dưới 60ms.
• Phát lại theo lịch trình: Cài đặt phát lại danh sách thiết lập sẵn, lý tưởng cho giám sát, triển lãm, thuyết trình và các ứng dụng khác.
• Cài đặt OSD trên một màn hình: Điều chỉnh độ trong suốt của OSD.
• Cài đặt BKG: Hình ảnh BKG không chiếm tài nguyên lớp, kích thước tối đa của hình ảnh BKG lên tới 15K chiều rộng và 8K chiều cao.
• Quản lý logo kênh: Cài đặt logo văn bản hoặc hình ảnh để nhận diện nguồn đầu vào.
• Cắt và đổi tên nguồn đầu vào: Cắt bất kỳ hình ảnh nguồn đầu vào nào và tạo nguồn đầu vào mới sau khi cắt.
• Xử lý video HDR và 10-bit: Cho hình ảnh rõ nét và tinh tế hơn.
• Điều chỉnh màu sắc: Đầu nối đầu ra và màu sắc màn hình có thể điều chỉnh, bao gồm độ sáng, độ tương phản, độ bão hòa, sắc độ và Gamma.
• Điều khiển kịch bản XR.
• Chức năng 3D: Hoạt động với bộ phát 3D của NovaStar – EMT200 để tận hưởng hiệu ứng hình ảnh 3D.
• Độ trễ thấp: Giảm độ trễ từ nguồn đầu vào đến thẻ nhận xuống chỉ còn 1 khung hình.

4. Điều khiển qua trang web

• Điều khiển web: Phản hồi thời gian thực và mạng tự động thích ứng 1000M/100M, cho phép cộng tác đa người dùng.
• Giám sát đầu vào và đầu ra: Trên trang web.
• Cập nhật firmware: Trên trang web.
• Điều khiển ứng dụng Ark Visualized Management and Control Platform: Trên thiết bị máy tính bảng.

5. Giám sát trạng thái để ổn định và tin cậy hơn

• Tự kiểm tra lỗi: Tự động giám sát và báo động.
• Dự phòng thiết kế:
  • Dự phòng giữa các thiết bị.
  • Dự phòng giữa các thẻ gửi LED 4K.

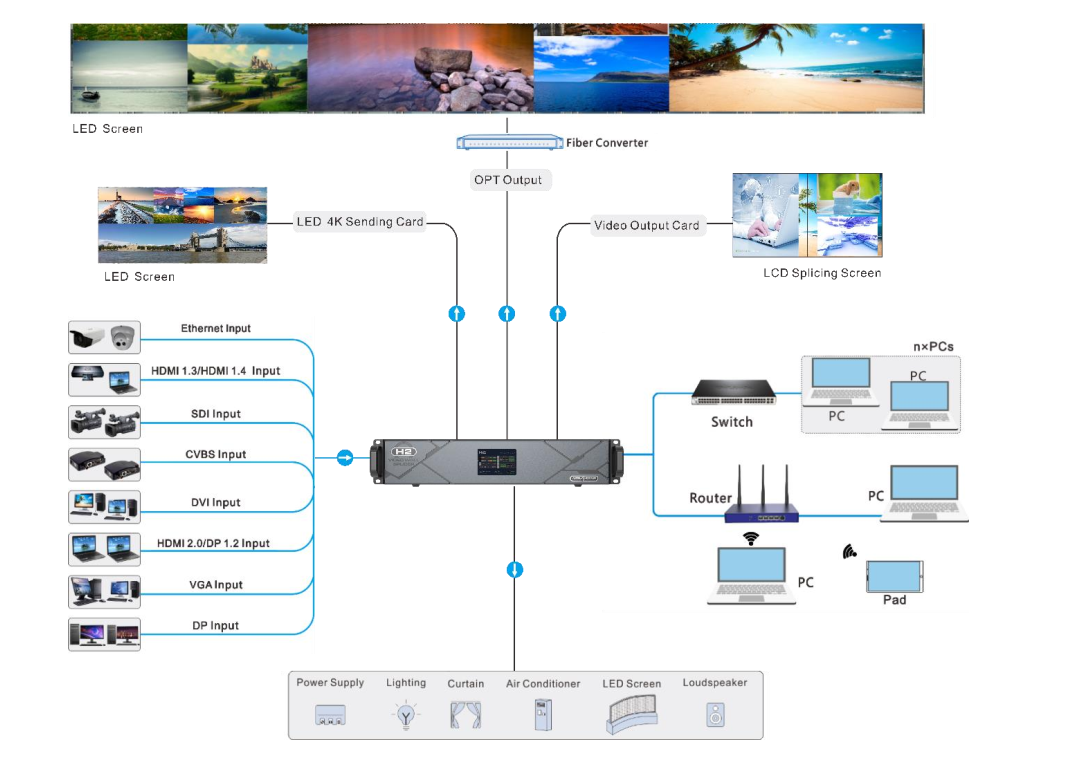

Sơ đồ kết nối - ứng dụng của Novastar H2

Giao diện Novastar H2

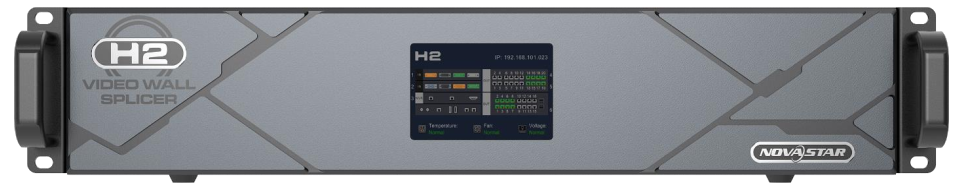

Mặt trước

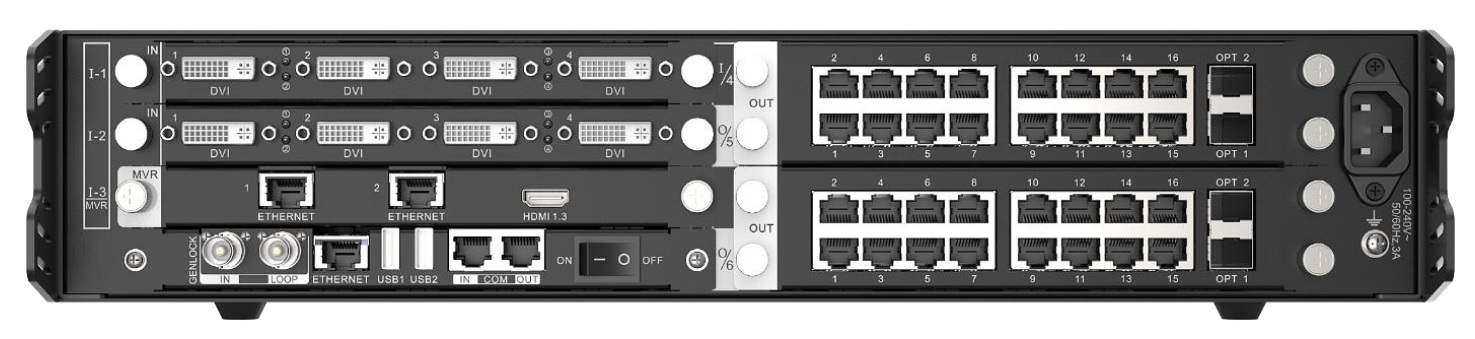

Mặt sau

1. H_4xDVI Input Card

• Chức năng: Hỗ trợ chế độ đầu vào single link và dual link, đầu vào nguồn 10-bit.
• Mô tả:
  • Chế độ Single link: Sử dụng cả bốn cổng DVI, độ phân giải tối đa 2048×1152@60Hz, độ phân giải tối thiểu 800×600@60Hz. Độ phân giải tùy chỉnh: chiều rộng tối đa 2560 pixels, chiều cao tối đa 2560 pixels.
  • Chế độ Dual link: Sử dụng cổng 2 và 4, độ phân giải tối đa 3840×1080@60Hz, độ phân giải tối thiểu 800×600@60Hz. Độ phân giải tùy chỉnh: chiều rộng tối đa 3840 pixels, chiều cao tối đa 4095 pixels.
• Thông số:
  • Trọng lượng: 550 g
  • Kích thước: 193 mm × 247.12 mm × 21.15 mm
  • Tiêu thụ điện: 9.4 W

2. H_4xHDMI Input Card

• Chức năng: Hỗ trợ đầu vào 10-bit và âm thanh đi kèm.
• Mô tả:
  • HDMI 1.3: Sử dụng bốn cổng, độ phân giải tối đa 2048×1152@60Hz, độ phân giải tối thiểu 800×600@60Hz. Độ phân giải tùy chỉnh: chiều rộng tối đa 2560 pixels, chiều cao tối đa 2560 pixels.
  • HDMI 1.4: Sử dụng hai cổng, độ phân giải tối đa 3840×1080@60Hz. Độ phân giải tùy chỉnh: chiều rộng tối đa 3840 pixels, chiều cao tối đa 4095 pixels.
• Thông số:
  • Trọng lượng: 550 g
  • Kích thước: 193 mm × 247.12 mm × 21.15 mm
  • Tiêu thụ điện: 9.3 W

3. H_1xHDMI2.0+1xDP1.2 Input Card

• Chức năng: Chỉ sử dụng một cổng mỗi lần (HDMI 2.0 hoặc DP 1.2), hỗ trợ âm thanh đi kèm.
• Mô tả:
  • HDMI 2.0: Độ phân giải tối đa 3840×2160@60Hz, tương thích ngược với HDMI 1.4 và 1.3.
  • DP 1.2: Độ phân giải tối đa 4096×2160@60Hz hoặc 8192×1080@60Hz, tương thích ngược với DP 1.1.
• Thông số:
  • Trọng lượng: 550 g
  • Kích thước: 193 mm × 247.12 mm × 21.15 mm
  • Tiêu thụ điện: 9.6 W

4. H_2xRJ45 IP Input Card

• Chức năng: 2 cổng RJ45 Gigabit Ethernet, hỗ trợ tín hiệu interlaced.
• Mô tả:
  • Hỗ trợ các giao thức: RTSP, GB28181, ONVIF.
  • Định dạng mã hóa: H.264 và H.265.
  • Khả năng giải mã một card: 4x 4K×2K, 8x 4K×1K, 16x 2K×1K.
• Thông số:
  • Trọng lượng: 550 g
  • Kích thước: 193 mm × 247.12 mm × 21.15 mm
  • Tiêu thụ điện: 11.5 W

5. H_4x3G SDI Input Card

• Chức năng: 4 cổng 3G-SDI, hỗ trợ HD-SDI và SD-SDI.
• Mô tả:
  • Độ phân giải tối đa mỗi cổng: 1920×1080@60Hz.
  • Hỗ trợ xử lý de-interlacing 1080i/576i/480i.
• Thông số:
  • Trọng lượng: 550 g
  • Kích thước: 193 mm × 247.12 mm × 21.15 mm
  • Tiêu thụ điện: 12.6 W

6. H_2xCVBS+2xVGA Input Card

• Chức năng: 2 cổng VGA và 2 cổng CVBS.
• Mô tả:
  • VGA: Độ phân giải tối đa mỗi cổng: 1920×1200@60Hz.
  • CVBS: Hỗ trợ PAL và NTSC.
• Thông số:
  • Trọng lượng: 550 g
  • Kích thước: 193 mm × 247.12 mm × 21.15 mm
  • Tiêu thụ điện: 9.3 W

7. H_4xVGA Input Card

• Chức năng: 4 cổng VGA.
• Mô tả:
  • Độ phân giải tối đa mỗi cổng: 1920×1200@60Hz.
• Thông số:
  • Trọng lượng: 550 g
  • Kích thước: 193 mm × 247.12 mm × 21.15 mm
  • Tiêu thụ điện: 16.2 W

8. H_2xDP1.1 Input Card

• Chức năng: 2 cổng DP1.1.
• Mô tả:
  • Độ phân giải tối đa mỗi cổng: 3840×1080@60Hz hoặc 3840×2160@30Hz.
  • Hỗ trợ đầu vào 8-bit và 10-bit.
• Thông số:
  • Trọng lượng: 550 g
  • Kích thước: 193 mm × 247.12 mm × 21.15 mm
  • Tiêu thụ điện: 11.5 W

9. H_1xDP1.2 Input Card

• Chức năng: 1 cổng DP1.2, hỗ trợ âm thanh đi kèm.
• Mô tả:
  • Độ phân giải tối đa mỗi cổng: 4096×2160@60Hz hoặc 8192×1080@60Hz.
  • Hỗ trợ HDCP 2.2.
• Thông số:
  • Trọng lượng: 550 g
  • Kích thước: 193 mm × 247.12 mm × 21.15 mm
  • Tiêu thụ điện: 9.4 W

10. H_1x12G SDI Input Card

• Chức năng: 1 cổng 12G-SDI IN và 1 cổng 12G-SDI LOOP.
• Mô tả:
  • Độ phân giải tối đa mỗi cổng: 4096×2160@60Hz.
  • Hỗ trợ xử lý de-interlacing 1080i/576i/480i.
• Thông số:
  • Trọng lượng: 550 g
  • Kích thước: 193 mm × 247.12 mm × 21.15 mm
  • Tiêu thụ điện: 12 W

11. H_1xHDMI2.0 Input Card

• Chức năng: 1 cổng HDMI 2.0, hỗ trợ âm thanh đi kèm.
• Mô tả:
  • Độ phân giải tối đa mỗi cổng: 3840×2160@60Hz.
  • Hỗ trợ HDCP 2.2.
• Thông số:
  • Trọng lượng: 550 g
  • Kích thước: 193 mm × 247.12 mm × 21.15 mm
  • Tiêu thụ điện: 9.3 W

12. H_2xAudio Input+2xAudio Output Card

• Chức năng: 2 kênh đầu vào và 2 kênh đầu ra âm thanh phoenix.
• Mô tả:
  • Tần số mẫu âm thanh: 48 kHz.
  • Hỗ trợ điều chỉnh âm lượng đầu ra và chức năng tắt âm.
  • Hỗ trợ chuyển đổi giữa kênh đơn và kênh đôi.
  • Hỗ trợ độ trễ âm thanh đầu ra.
• Thông số:
  • Trọng lượng: 550 g
  • Kích thước: 193 mm × 247.12 mm × 21.15 mm
  • Tiêu thụ điện: 6 W

13. H_4xHDBaseT Input Card

• Chức năng: 4 cổng RJ45 Gigabit Ethernet, hỗ trợ chế độ đầu vào single link và dual link, hỗ trợ âm thanh đi kèm.
• Mô tả:
  • Single link: Sử dụng bốn cổng, độ phân giải tối đa 2048×1152@60Hz.
  • Dual link: Sử dụng cổng 2 và 4, độ phân giải tối đa 3840×1080@60Hz.
• Thông số:
  • Trọng lượng: 550 g
  • Kích thước: 193 mm × 247.12 mm × 21.15 mm
  • Tiêu thụ điện: 10.5 W

14. H_STD I/O Card

• Chức năng: Cung cấp các cổng giao tiếp đa dạng để điều khiển và kết nối các thiết bị khác.
• Mô tả:
  • 2x COM: Cổng lập trình RS422/RS485/RS232 dùng để điều khiển các thiết bị sử dụng giao thức RS422/RS485/RS232.
  • 1x ETHERNET: Điều khiển thiết bị kết nối với thẻ này, hỗ trợ tốc độ tự thích ứng 10/100Mbps, hỗ trợ các giao thức TCP/IP và UDP/IP.
  • 3x I/O: Có thể lập trình để thực hiện các yêu cầu chức năng thông qua lập trình, hỗ trợ chế độ đầu vào và đầu ra, các chân 1, 2 và 3 có thể được đặt là đầu vào hoặc đầu ra, chân G là chân đất chung cho các chân 1, 2 và 3.
  • 3x RELAY OUT: Kết nối với rơ le để điều khiển bật tắt nguồn của thiết bị kết nối, điện áp tối đa 30 VDC, dòng điện tối đa 3A, các chân được chia thành ba nhóm có thể được kết nối hoặc ngắt kết nối qua lập trình.
  • 3x IR OUT: Hỗ trợ điều khiển hồng ngoại lập trình được, các chân 1, 2 và 3 dùng cho phát hồng ngoại, chân G là chân đất chung cho các chân 1, 2 và 3.
• Thông số:
  • Trọng lượng: 400 g
  • Kích thước: 193 mm × 247.12 mm × 21.15 mm
  • Tiêu thụ điện: 1.2 W

1. H_4xDVI output card

• Có 4 cổng SL-DVI.
• Hỗ trợ đầu ra đơn và đôi.
• Đầu ra đơn:
  • Độ phân giải tối đa: 2048×1152@60Hz.
  • Hỗ trợ tùy chỉnh độ phân giải lên đến 2560x2560 pixels.
• Đầu ra đôi:
  • Hỗ trợ HDMI 1.4 protocol.
  • Độ phân giải tối đa: 4096×2160@30Hz hoặc 3840×1080@60Hz.

2. H_4xHDMI output card

• Có 4 cổng HDMI 1.4.
• Hỗ trợ đầu ra đơn và đôi.
• Đầu ra đơn và đầu ra đôi có đặc điểm tương tự với H_4xDVI output card.

3. H_1xHDMI2.0 output card

• Có 2 cổng HDMI 2.0.
• Hỗ trợ đầu ra đơn.
• Độ phân giải tối đa: 8192×1080@60Hz hoặc 4096×2160@60Hz.

4. H_16xRJ45+2xfiber sending card

• Cung cấp 16 cổng RJ45 Ethernet và 2 cổng OPT.
• Hỗ trợ độ sâu màu 8-bit hoặc 10-bit.
• Tối đa 10,400,000 pixels với Ethernet và 20,800,000 pixels với OPT.

5. H_20xRJ45 sending card

• Cung cấp 20 cổng RJ45 Ethernet.
• Hỗ trợ độ sâu màu 8-bit hoặc 10-bit.
• Tối đa 13,000,000 pixels.

6. H_4xfiber sending card

• Có 4 cổng OPT 10G.
• Hỗ trợ độ sâu màu 8-bit hoặc 10-bit.
• Tối đa 20,800,000 pixels.

7. H_4x3G-SDI output card

• Có 4 cổng 3G-SDI.
• Hỗ trợ đầu ra đơn.
• Độ phân giải tối đa: 1920×1080@30Hz.

8. H_4xHDBaseT output card

• Có 4 cổng RJ45 Ethernet.
• Hỗ trợ đầu ra đơn và đôi.
• Đầu ra đơn và đầu ra đôi có đặc điểm tương tự với H_4xDVI output card.

9. H_2xRJ45+1xHDMI1.3 preview card

• Có 2 cổng RJ45 Ethernet và 1 cổng HDMI 1.3.
• Được sử dụng để giám sát các đầu vào và đầu ra.

H_Control Card

• GENLOCK: Hỗ trợ Genlock cho phép đồng bộ hóa tín hiệu với tín hiệu bi-level và tri-level.

  • IN: Nhận tín hiệu Genlock.
  • LOOP: Lặp lại tín hiệu Genlock.

• ETHERNET: Một cổng Ethernet Gigabit.

  • Kết nối với máy tính điều khiển để giao tiếp.
  • Kết nối với router, switch hoặc PC.
  • Hỗ trợ điều khiển qua Web và cấu hình màn hình qua NovaLCT.

• USB 1 & USB 2: Hai cổng USB 2.0.

  • Cập nhật phần mềm thiết bị.
  • Nhập và xuất các tham số cấu hình thiết bị.
  • Lưu ý: Các cổng USB không cung cấp nguồn điện cho thiết bị được kết nối.

• COM: Một cổng serial sử dụng giao thức RS232.

  • Hỗ trợ hệ thống điều khiển trung tâm.
  • IN: Nhận tín hiệu từ hệ thống điều khiển trung tâm.
  • OUT: Lặp lại tín hiệu.

• Power switch: Công tắc nguồn.

  • - / ON: Bật thiết bị.
  • O / OFF: Tắt thiết bị.

• Thông số kỹ thuật:

  • Trọng lượng: 500 g
  • Kích thước: 193 mm × 247.12 mm × 21.15 mm
  • Công suất tiêu thụ: 6.2 W

Bảng thông số đầu vào của bộ xử lý Novastar H2

Giải Thích Thông Số

• Kết nối đầu vào (Input Connector): Đây là các cổng đầu vào mà thiết bị hỗ trợ, như HDMI 2.0, DP 1.2, HDMI 1.4 và DP 1.1.
• Độ sâu màu (Color Depth): Độ sâu màu cho biết số lượng màu sắc mà thiết bị có thể hiển thị. Các độ sâu màu phổ biến bao gồm 8-bit, 10-bit và 12-bit.
• Độ phân giải đầu vào tối đa (Max. Input Resolution): Độ phân giải cao nhất mà thiết bị có thể nhận và xử lý, được biểu thị bằng số pixel (ví dụ: 4096×2160@60Hz).

Đánh giá tổng thể sản phẩm Novastar H2

1. Chất lượng và độ tin cậy

   • Chất lượng xử lý video: Novastar H2 hỗ trợ đầu vào và đầu ra video với độ phân giải cao, lên đến 4K. Điều này đảm bảo hình ảnh và video được hiển thị một cách rõ nét và chất lượng cao.
   • Độ tin cậy: Thiết bị được thiết kế để đáp ứng các yêu cầu khắt khe của các ứng dụng thời gian thực, đảm bảo hoạt động ổn định và liên tục trong môi trường hoạt động phức tạp.

2. Tính linh hoạt và hiệu suất

   • Đa chức năng: Novastar H2 có khả năng xử lý và chuyển đổi tín hiệu video từ nhiều nguồn đầu vào khác nhau, bao gồm HDMI, DVI, VGA, và Ethernet.
   • Hiệu suất cao: Đáp ứng các yêu cầu về xử lý video với tốc độ cao và độ trễ thấp, phù hợp với các ứng dụng yêu cầu sự chính xác và đồng bộ cao.

3. Ứng dụng trong thực tế

   • Trình chiếu sự kiện: Novastar H2 được sử dụng phổ biến trong các sự kiện trực tiếp, biểu diễn sân khấu và hội nghị quốc tế, giúp tăng cường trải nghiệm thị giác và thu hút sự chú ý.
   • Truyền thông quảng cáo: Dùng để hiển thị nội dung quảng cáo đa phương tiện trên màn hình LED lớn, từ trong nhà đến ngoài trời, nhằm thu hút khách hàng và tăng hiệu quả quảng cáo.
   • Ứng dụng trong nghệ thuật sân khấu: Hỗ trợ cho các trình diễn nghệ thuật sân khấu, biểu diễn âm nhạc, và các sự kiện trực tiếp khác để tạo ra hiệu ứng ánh sáng và hình ảnh mạnh mẽ.

Novastar H2 là một thiết bị không thể thiếu trong ngành công nghiệp LED hiện đại, đáp ứng nhu cầu ngày càng cao về công nghệ hiển thị video chất lượng cao và đáng tin cậy.

LED68 - Nhà phân phối chính hãng Novastar H2

LED68 là một nhà phân phối chính thức của sản phẩm Novastar H2 tại Việt Nam. Novastar H2 là một thiết bị xử lý video LED chuyên nghiệp được sử dụng rộng rãi trong ngành công nghiệp LED, đặc biệt là trong các ứng dụng như truyền thông quảng cáo, biểu diễn sân khấu, hội nghị, sự kiện lớn và các hệ thống hiển thị LED khác.

Lý do nên chọn LED68 là nhà phân phối Novastar H2:

1. Chất lượng và cam kết:

   • Chính hãng: LED68 cam kết cung cấp sản phẩm Novastar H2 chính hãng, đảm bảo chất lượng và tính năng theo tiêu chuẩn quốc tế.
   • Độ tin cậy: Novastar H2 được biết đến với độ tin cậy cao và khả năng hoạt động ổn định, phù hợp cho các ứng dụng yêu cầu sự chính xác và độ tin cậy cao.

2. Dịch vụ hỗ trợ:

   • Tư vấn chuyên sâu: LED68 cung cấp dịch vụ tư vấn chuyên sâu về sản phẩm Novastar H2, giúp khách hàng lựa chọn thiết bị phù hợp với nhu cầu cụ thể của họ.
   • Hỗ trợ kỹ thuật: Đội ngũ kỹ thuật viên của LED68 có kiến thức chuyên sâu về sản phẩm, sẵn sàng hỗ trợ giải đáp các vấn đề kỹ thuật và bảo trì sau khi bán hàng.

3. Giá cả cạnh tranh:

   • Giá thành hợp lý: LED68 cam kết cung cấp sản phẩm với giá cả cạnh tranh trên thị trường, đảm bảo sự hài lòng của khách hàng về cả chất lượng và giá trị đầu tư.

4. Uy tín và kinh nghiệm:

   • Uy tín: LED68 là đối tác uy tín của Novastar, có nhiều năm kinh nghiệm trong lĩnh vực phân phối và hỗ trợ thiết bị hiển thị LED.
   • Kinh nghiệm: Với kinh nghiệm dày dặn, LED68 đã xây dựng được mối quan hệ lâu dài với khách hàng và đối tác, đảm bảo sự hài lòng và niềm tin từ phía người tiêu dùng.

Với các lý do trên, LED68 là một địa chỉ đáng tin cậy để bạn lựa chọn và mua sản phẩm Novastar H2, đảm bảo được sự thành công và hiệu quả cho các dự án sử dụng công nghệ hiển thị LED.

Để sở hữu sản phẩm bộ xử lý hình ảnh Novastar H2 chính hãng với giá ưu đãi, quý khách hàng có thể liên hệ tại thông tin sau:

Công ty TNHH Thương Mại & Công Nghệ Vĩnh Anh (LED68)

• Địa chỉ: 6A/147A Phố Tân Mai, Quận Hoàng Mai, TP Hà Nội
• ĐT: 0988 033 099
• Email: led68ad@gmail.com
